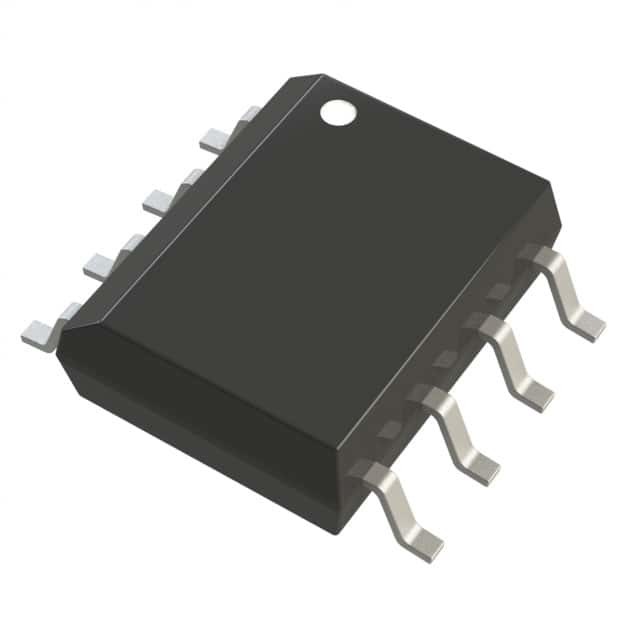

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP3301ARZ-5 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 12 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 5 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.2 فولت @ 100 مللي أمبير | التيار - الإخراج | 100 مللي أمبير |
| الحالي - هادئ (Iq) | 300 | التيار - العرض (الحد الأقصى) | 2 مللي أمبير |
| PSRR | - | ميزات التحكم | علامة الخطأ، إيقاف التشغيل |
| ميزات الحماية | على درجة الحرارة | درجة حرارة العمل | -20 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) |
| حزمة أجهزة المورد | 8-SOIC |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP3301ARZ-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303ARZ-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3303ARZ-3.3REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3367ARZ | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3301ARZ-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301ARZ-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3303ARZ-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-5-REEL | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3301ARZ-3.3-RL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3301ARZ-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3367ARZ-REEL7 | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3303AR-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3301AR-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-2.7-REEL | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301AR-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-3.3-REEL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-2.7-REEL | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-3 | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303AR-3.3-REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP667AR | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL7 | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP3367AR | IC REG LINEAR 1.3V 300MA 8SOIC | |
| ADP667ARZ-REEL | IC REG LDO 250MA 5V/ADJ 8SOIC | |
| ADP3303ARZ-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303ARZ-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3301ARZ-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP667ARZ-REEL7 | IC REG LIN POS ADJ 250MA 8SOIC | |
| ADP3301AR-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-3-REEL | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2-REEL | IC REG LDO 3.2V 0.2A 8SOIC |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP3301 هو عضو في عائلة ADP330x من منظمي الجهد المنخفض الدقة anyCAPTM *.عملية محسنة وحزمة جديدة. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF. هذا الجهاز مستقر مع أي نوع من المكثفات بغض النظر عن قيمة ESR (المقاومة المتسلسلة المكافئة) ، بما في ذلك أنواع السيراميك (MLCC) للتطبيقات المقيدة في المساحة.ADP3301 يحقق دقة استثنائية من ±0.8٪ في درجة حرارة الغرفة و ± 1.4٪ الدقة العامة على درجة الحرارة والخط واللوائح الحمولة. فولتش الخروج من ADP3301 هو 100 mV فقط (عادة) عند 100 mA.
الخصائص
دقة عالية (لوائح الخط والحمل عند 25 درجة مئوية): 60.8٪الجهد الخارجي المنخفض جداً: 100 ملف عادي @ 100 مآ
يتطلب فقط CO = 0.47 μF للاستقرار
anyCAPTM* = مستقر مع جميع أنواع المكثفات
الحد من التيار والحرارة
ضجيج منخفض
كاشف انقطاع
تيار إيقاف منخفض: 1 μA
العديد من خيارات الجهد الثابت
3نطاق التغذية من 0 إلى 12 فولت
نطاق درجة الحرارة المحيطة من 20°C إلى +85°C
حزمة SO-8 المحسنة حراريًا
قوانين ممتازة للخطوط والحمولة
التطبيقات
الهواتف الخلويةالكمبيوترات المحمولة
أنظمة تعمل بالبطاريات
أدوات محمولة
جهاز تنظيم البريد لتبديل الإمدادات
أجهزة مسح الرموز الشريطية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | anyCAP® |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.019048 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-SOIC (0.154، 3.90mm العرض) |
| درجة حرارة العمل | -55°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 8-SOIC |
| الجهد المدخل | ما يصل إلى 12 فولت |
| التيار الخارجي | 100mA |
| الجهد الخارجي | 5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.1 فولت @ 100mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| الجهد المدخل-MAX | 12 فولت |
| التيار الخارجي | 100 mA |
| الجهد المدخل-MIN | 3 فولت |
| تنظيم الحمل | 0.014 mV |
| الحزمة | المواصفات |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| ADP3301ARZ-3 دوائر الطاقة |
تحكم خطي عالي الدقة (CAPR 100 mA) | أجهزة التناظرية | ADP3301ARZ-5 مقابل ADP3301ARZ-3 |
| ADP3301AR-5 دوائر الطاقة |
5 فولت مقيّد إيجابي لـ LDO REGULATOR، 0.2 فولت DROPOUT، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301AR-5 |
| ADP3301ARZ-2.7 دوائر الطاقة |
2.7 فولت مقيّد إيجابي لتنظيم LDO، 0.2 فولت هبوط، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301ARZ-2.7 |
| ADP3301AR-3.3 دوائر الطاقة |
3.3 فولت مقيّد إيجابي لتنظيم LDO، 0.2 فولت هبوط، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301AR-3.3 |
| ADP3301AR-3 دوائر الطاقة |
3 فولت ثابت إيجابي LDO المنظم، 0.2 فولت انخفاض، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301AR-3 |
| ADP3301ARZ-5-REEL دوائر الطاقة |
5 فولت مقيّد إيجابي لـ LDO REGULATOR، 0.2 فولت DROPOUT، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301ARZ-5-REEL |
| ADP3301AR-3.2 دوائر الطاقة |
3.2 فولت مقيّد إيجابي لتنظيم LDO، 0.2 فولت هبوط، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301AR-3.2 |
| ADP3301ARZ-3.3 دوائر الطاقة |
تحكم خطي عالي الدقة (CAPR 100 mA) | أجهزة التناظرية | ADP3301ARZ-5 مقابل ADP3301ARZ-3.3 |
| ADP3301ARZ-3-REL دوائر الطاقة |
3 فولت ثابت إيجابي LDO المنظم، 0.2 فولت انخفاض، PDSO8، SOP-8 | شركة روتشستر الإلكترونية | ADP3301ARZ-5 مقابل ADP3301ARZ-3-REEL |
| ADP3301AR-3.2-REL دوائر الطاقة |
دقة عالية أي CAPAR 100 | أجهزة التناظرية | ADP3301ARZ-5 مقابل ADP3301AR-3.2-REEL |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 5V 100mA 8-SOIC
جهاز تحكم LDO Pos 5V 0.2A 8-Pin SOIC N Tube
منظمات الجهد الخطي عالية Acc 100mA LDO
