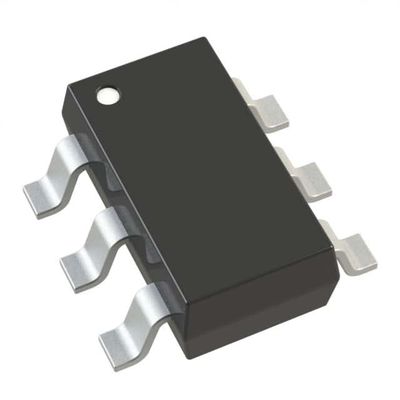

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 أجهزة التناظرية
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP3300ARTZ-3.3RL7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 12 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 3.3 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.17 فولت @ 50 مللي أمبير | التيار - الإخراج | 50MA |
| الحالي - هادئ (Iq) | 300 | التيار - العرض (الحد الأقصى) | 1.7 مللي أمبير |
| PSRR | - | ميزات التحكم | علامة الخطأ، إيقاف التشغيل |
| ميزات الحماية | أكثر من الحالي ، فوق درجة الحرارة | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | سوت 23-6 |
| حزمة أجهزة المورد | سوت 23-6 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP3300ARTZ-3.3RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
| ADP3330ARTZ3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
| ADP3300ARTZ-2.7RL7 | IC REG LDO LIN 50MA 2.7V SOT23-6 | |
| ADP3300ARTZ-3-RL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
| ADP3300ARTZ-5REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
| ADP3330ARTZ-3-RL7 | IC REG LINEAR 3V 200MA SOT23-6 | |
| ADP3330ARTZ-3.6-R7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
| ADP3330ARTZ-2.5-R7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
| ADP3330ARTZ-5-RL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
| ADP3331ARTZ-REEL7 | IC REG LIN POS ADJ 200MA SOT23-6 | |
| ADP3330ARTZ-2.75R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
| ADP3330ARTZ-2.85R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
| ADP3300ART-2.7-RL7 | IC REG LINEAR 2.7V 50MA SOT23-6 | |
| ADP3300ART-2.85-R7 | IC REG LINEAR 2.85V 50MA SOT23-6 | |
| ADP3300ART-2.85-RL | IC REG LINEAR 2.85V 50MA SOT23-6 | |
| ADP3300ART-3-REEL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
| ADP3300ART-3.2-RL7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
| ADP3300ART-3.3-RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
| ADP3300ART-5-REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
| ADP3307ART-2.7-RL | IC REG LINEAR 2.7V 100MA SOT23-6 | |
| ADP3307ART-2.7-RL7 | IC REG LINEAR 2.7V 100MA SOT23-6 | |
| ADP3307ART-2.75-R7 | IC REG LIN 2.75V 100MA SOT23-6 | |
| ADP3307ART-2.75-RL | IC REG LIN 2.75V 100MA SOT23-6 | |
| ADP3307ART-2.85-R7 | IC REG LIN 2.85V 100MA SOT23-6 | |
| ADP3307ART-2.85-RL | IC REG LIN 2.85V 100MA SOT23-6 | |
| ADP3307ART-3-REEL7 | IC REG LINEAR 3V 100MA SOT23-6 | |
| ADP3307ART-3.2-RL7 | IC REG LINEAR 3.2V 100MA SOT23-6 | |
| ADP3307ART-3.3-RL7 | IC REG LINEAR 3.3V 100MA SOT23-6 | |
| ADP3330ART-2.5-RL7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
| ADP3330ART-2.75-R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
| ADP3330ART-2.75-RL | IC REG LIN 2.75V 200MA SOT23-6 | |
| ADP3330ART-2.85-R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
| ADP3330ART-3.6-RL | IC REG LINEAR 3.6V 200MA SOT23-6 | |
| ADP3330ART-3.6-RL7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
| ADP3330ART-5-REEL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
| ADP3331ART-REEL7 | IC REG LINEAR 1.5V 200MA SOT23-6 | |
| ADP3330ART-3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
| ADP3300ARTZ-3.2-R7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
| ADP3300ARTZ-3.2-RL | IC REG LINEAR 3.2V 50MA SOT23-6 | |
| ADP3330ARTZ-2.75RL | IC REG LIN 2.75V 200MA SOT23-6 | |
| ADP3300ART-2.7-RL | IC REG LDO 2.7V 50MA SOT23-6 | |
| ADP3300ART-3.2-RL | IC REG LDO 3.2V 50MA SOT23-6 |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP3300 هو عضو في عائلة ADP330x من منظمي الجهد منخفض الدقة. يبرز ADP3300 عن أجهزة التحكم الشامل التقليدية مع بنية جديدة وعملية محسنة.تصميمه المختبر يتطلب فقط 0مكثف خروجي من.47 ميكرو فيرقونات من أجل الاستقرار. هذا الجهاز مستقر مع أي مكثف، بغض النظر عن قيمة ESR (مقاومة سلسلة متكافئة) ،بما في ذلك أنواع السيراميك (MLCC) للتطبيقات المقيدة في المساحةADP3300 يحقق دقة استثنائية من ± 0.8٪ في درجة حرارة الغرفة و ± 1.4٪ دقة عامة على درجة الحرارة والخط وتغيرات الحمل.الجهد الخارجي لـ ADP3300 هو 80 mV فقط (عادة) عند 50 mA.يعمل ADP3300 مع نطاق واسع من الجهد المدخل من 3.0 فولت إلى 12 فولت ويقدم تيار تحميل يزيد عن 50 م.يحتوي على علامة خطأ التي تشير عندما يكون الجهاز على وشك أن يفقد التنظيم أو عندما يتم تنشيط الدائرة القصيرة أو حماية الحرارية من الإفراطتتضمن الميزات الأخرى إمكانات إيقاف التشغيل وتقليل الضوضاء الاختيارية. توفر عائلة ADP330x anyCAP LDO مجموعة واسعة من الجهد الخارجي ومستويات التيار الخارجي من 50 mA إلى 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)
الخصائص
دقة عالية على الخط والحمل: ± 0.8٪ @ 25 درجة مئوية ، ± 1.4٪ فوق درجة الحرارة
الجهد المنخفض جداً: 80 ميفل نموذجي @ 50 مآ
يتطلب فقط CO = 0.47 μF للاستقرار
anyCAP = مستقر مع جميع أنواع المكثفات (بما في ذلك MLCC)
الحد من التيار والحرارة
ضجيج منخفض
كاشف انقطاع
تيار إيقاف منخفض: 1 μA
3نطاق التغذية من 0 إلى 12 فولت
نطاق درجة الحرارة المحيطة من 40°C إلى +85°C
العديد من خيارات الجهد الثابت
حزمة SOT-23 الصغيرة جداً
تنظيم ممتاز للخط والحمولة
التطبيقات
الهواتف الخلوية
الكمبيوترات المحمولة
أنظمة تعمل بالبطاريات
منظمات PCMCIA
أجهزة مسح الرموز الشريطية
كاميرات التصوير
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | anyCAP® |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.001270 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | SOT-23-6 |
| درجة حرارة العمل | -55°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | SOT-23-6 |
| الجهد المدخل | ما يصل إلى 12 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 50mA |
| الجهد الخارجي | 3.3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.08 فولت @ 50mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| القطبية | إيجابية |
| الجهد الخارجي | 3.3 فولت |
| الجهد المدخل-MAX | 12 فولت |
| التيار الخارجي | 50 mA |
| الجهد المدخل-MIN | 3 فولت |
| تنظيم الحمل | 0.06 ميلو فولت / مآ |
| الحزمة | SOT-23-6 |
| نظام الخط | 0.02 ميلو فولت |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 3.3V 50mA SOT-23-6
جهاز تحكم LDO Pos 3.3V 0.05A 6-Pin SOT-23 T/R
منظمات الجهد الخطي عالية Acc 50mA LDO
