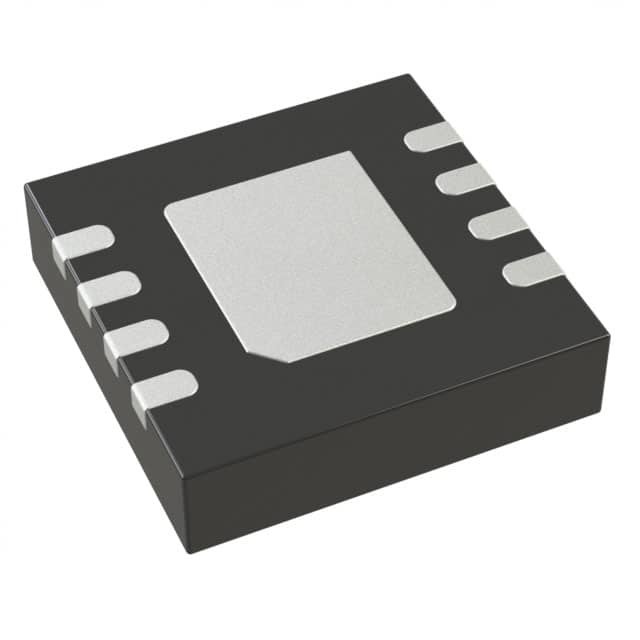

ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP أجهزة مماثلة Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP3334ACPZ-REEL7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 11 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.5 فولت | الجهد - الإخراج (الحد الأقصى) | 10 فولت |
| تسرب الجهد (الحد الأقصى) | 0.4 فولت @ 500 مللي أمبير | التيار - الإخراج | 500 مللي أمبير |
| الحالي - هادئ (Iq) | 130 | التيار - العرض (الحد الأقصى) | 10 مللي أمبير |
| PSRR | - | ميزات التحكم | ردود الفعل، إيقاف التشغيل |
| ميزات الحماية | أكثر من الحالي ، فوق درجة الحرارة | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-WFDFN وسادة مكشوفة ، CSP |
| حزمة أجهزة المورد | 8-LFCSP (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP3334ACPZ-REEL7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP3335ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP1708ACPZ-R7 | IC REG LINEAR POS ADJ 1A 8LFCSP | |
| ADP1706ACPZ-3.0-R7 | IC REG LDO 3V 1A 8LFCSP | |
| ADP3335ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADP1706ACPZ-1.05R7 | IC REG LINEAR 1.05V 1A 8LFCSP | |
| ADP1706ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1706ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1A 8LFCSP | |
| ADP1706ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1A 8LFCSP | |
| ADP1706ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-5-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADP3335ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP1707ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-3.3-RL | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP3335ACPZ-2.85R7 | IC REG LINEAR 2.85V 500MA 8LFCSP | |
| ADP1707ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1706ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP3334ACP-REEL7 | IC REG LINEAR 1.5V 500MA 8LFCSP | |
| ADP3335ACP-1.8-RL | IC REG LDO 1.8V 500MA 8-LFCSP TR | |
| ADP3335ACP-1.8-RL7 | IC REG LDO 1.8V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-R7 | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-RL | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL | IC REG LDO 3.3V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL7 | IC REG LDO 3.3V 500MA 8-LFCSP TR | |
| ADP1707ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1707ACPZ-3.0-R7 | IC REG LINEAR 3V 1A 8LFCSP | |
| ADP1707ACPZ-1.5-R7 | IC REG LDO 1.5V 1A 8LFCSP | |
| ADP1707ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1707ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP1707ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1707ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1707ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP | |
| ADP1707ACPZ-1.2-R7 | IC REG LDO 1.2V 1A 8LFCSP | |
| ADP1707ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1707ACPZ-1.05R7 | IC REG LDO 1.05V 1A 8LFCSP | |
| ADP1707ACPZ-1.0-R7 | IC REG LDO 1V 1A 8LFCSP | |
| ADP1707ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1707ACPZ-1.1-R7 | IC REG LDO 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1706ACPZ-1.0-R7 | IC REG LINEAR 1V 1A 8LFCSP | |
| ADP1706ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1706ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1706ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1706ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP3334 هو عضو في عائلة ADP333x من منظمي الجهد منخفض الدقة. يعمل ADP3334 مع نطاق الجهد المدخل 2.6 فولت إلى 11 فولت وتوفر تيار حمل مستمر يصل إلى 500 م.أ.تتطلب بنية anyCAP الجديدة فقط مكثف خروجي 1 μF صغير جدًا للاستقرار ، و LDO غير حساس لمقاومة سلسلة مكافئة للمكثف (ESR).هذا يجعل ADP3334 مستقرة مع أي مكثف، بما في ذلك أنواع السيراميك (MLCC) للتطبيقات المقيدة في المساحة.الخصائص
دقة عالية على الخط والحمل: ± 0.9٪ @ 25 °C ،
± 1.8% فوق درجة الحرارة
500 mA القدرة الحالية
الجهد المنخفض جداً
يتطلب فقط CO = 1.0 μF للاستقرار
anyCAP = مستقر مع أي نوع من المكثفات
(بما في ذلك MLCC)
الحد من التيار والحرارة
ضجيج منخفض
تيار إيقاف منخفض: < 1.0 μA (النوع)
2نطاق إمدادات من 6 إلى 11 فولت
1نطاق الخروج من 5 فولت إلى 10 فولت
نطاق درجة الحرارة المحيطة من 40°C إلى +85°C
التطبيقات
الهواتف الخلوية
وحدات TFT LCD
كاميرات التصوير
أنظمة الشبكات، DSL/الموديمات الكبلية
صناديق الكابلات
إمدادات DSP
المساعدين الرقميين الشخصيين
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | anyCAP® |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-VFDFN منصة مكشوفة ، CSP |
| درجة حرارة العمل | -40°C ~ 150°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 8-LFCSP (3x3) |
| الجهد المدخل | 2.6 فولت ~ 11 فولت |
| التيار الخارجي | 500mA |
| الجهد الخارجي | 1.5 فولت ~ 10 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.2 فولت @ 500mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| الجهد المدخل-MAX | 11 فولت |
| التيار الخارجي | 500 mA |
| الجهد المدخل-MIN | 2.6 فولت |
| تنظيم الحمل | 0.04 ميلو فولت |
| الحزمة | LFCSP-8 |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| ADP3334ACP دوائر الطاقة |
IC VREG 1.5 V-10 V منظم LDO إيجابي قابل للتعديل ، 0.4 فولت هبوط ، PDSO8 ، LFCSP-8 ، منظم LDO إيجابي قابل للتعديل | أجهزة التناظرية | ADP3334ACPZ-REEL7 مقابل ADP3334ACP |
| ADP3334ACP-REEL7 دوائر الطاقة |
1.5 فولت إلى 10 فولت منظم LDO إيجابي قابل للتعديل ، 0.4 فولت هبوط ، PDSO8 ، LFCSP-8 | شركة روتشستر الإلكترونية | ADP3334ACPZ-REEL7 مقابل ADP3334ACP-REEL7 |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 1.5 فولت ~ 10 فولت 500mA 8-LFCSP-WD (3x3)
جهاز تحكم LDO Pos 1.5V إلى 10V 0.8A 8-Pin LFCSP EP T / R
منظمات الجهد الخطي عالية Acc 500mA IQ منخفض Adj LDO
