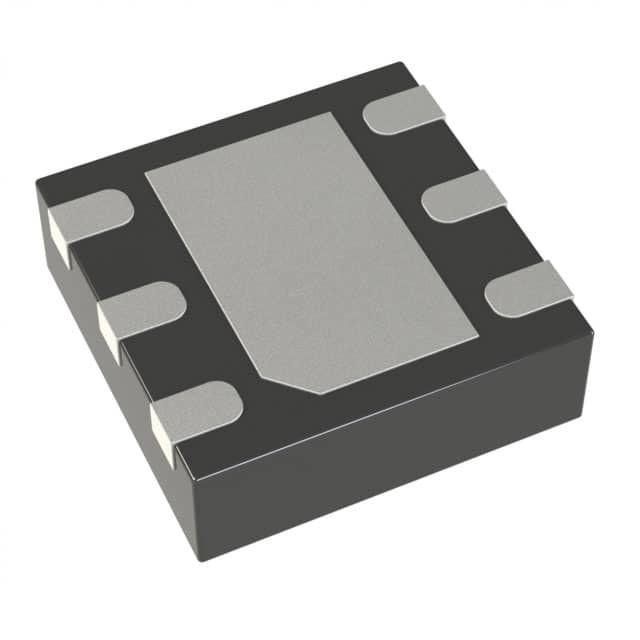

ADP151ACPZ-3.0-R7 IC REG LINEAR 3V 200MA 6LFCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP151ACPZ-3.0-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 5.5 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 3 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.23 فولت @ 200 مللي أمبير | التيار - الإخراج | 200 مللي أمبير |
| الحالي - هادئ (Iq) | 20 | التيار - العرض (الحد الأقصى) | 350 |
| PSRR | - | ميزات التحكم | يُمكَِن |
| ميزات الحماية | التيار الزائد، درجة الحرارة الزائدة، قفل الجهد المنخفض (UVLO) | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 6- لوحة UDFN المكشوفة، CSP |
| حزمة أجهزة المورد | 6-LFCSP-UD (2x2) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP151ACPZ-3.0-R7 | IC REG LINEAR 3V 200MA 6LFCSP | |
| ADP151ACPZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 6LFCSP | |
| ADP7118ACPZN3.3-R7 | IC REG LINEAR 3.3V 200MA 6LFCSP | |
| ADP7142ACPZN5.0-R7 | IC REG LINEAR 5V 200MA 6LFCSP | |
| ADP122ACPZ-3.0-R7 | IC REG LINEAR 3V 300MA 6LFCSP | |
| ADP165ACPZN-3.0-R7 | IC REG LINEAR 3V 150MA 6LFCSP | |
| ADP165ACPZN-R7 | IC REG LIN POS ADJ 150MA 6LFCSP | |
| ADP166ACPZN-R7 | IC REG LIN POS ADJ 150MA 6LFCSP | |
| ADP151ACPZ-2.7-R7 | IC REG LINEAR 2.7V 200MA 6LFCSP | |
| ADP7142ACPZN3.3-R7 | IC REG LINEAR 3.3V 200MA 6LFCSP | |
| ADP7142ACPZN1.8-R7 | IC REG LINEAR 1.8V 200MA 6LFCSP | |
| ADP122ACPZ-2.8-R7 | IC REG LINEAR 2.8V 300MA 6LFCSP | |
| ADP151ACPZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 6LFCSP | |
| ADP151ACPZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 6LFCSP | |
| ADP122ACPZ-3.3-R7 | IC REG LINEAR 3.3V 300MA 6LFCSP | |
| ADP166ACPZN-3.0-R7 | IC REG LINEAR 3V 150MA 6LFCSP | |
| ADP166ACPZN-1.8-R7 | IC REG LINEAR 1.8V 150MA 6LFCSP | |
| ADP122ACPZ-1.8-R7 | IC REG LINEAR 1.8V 300MA 6LFCSP | |
| ADP165ACPZN-3.3-R7 | IC REG LINEAR 3.3V 150MA 6LFCSP | |
| ADM7160ACPZN1.8-R7 | IC REG LINEAR 1.8V 200MA 6LFCSP | |
| ADM7160ACPZN3.3-R7 | IC REG LINEAR 3.3V 200MA 6LFCSP | |
| ADP7118ACPZN2.5-R7 | IC REG LINEAR 2.5V 200MA 6LFCSP | |
| ADP7142ACPZN-R7 | IC REG LIN POS ADJ 200MA 6LFCSP | |
| ADP7182ACPZN-R7 | IC REG LIN NEG ADJ 200MA 6LFCSP | |
| ADP7182ACPZN-1.2R7 | IC REG LINEAR -1.2V 200MA 6LFCSP | |
| ADM7160ACPZN2.5-R2 | IC REG LINEAR 2.5V 200MA 6LFCSP | |
| ADP165ACPZN-2.3-R7 | IC REG LINEAR 2.3V 150MA 6LFCSP | |
| ADP166ACPZN-3.3-R7 | IC REG LINEAR 3.3V 150MA 6LFCSP | |
| ADM7160ACPZN3.3-R2 | IC REG LINEAR 3.3V 200MA 6LFCSP | |
| ADM7160ACPZN1.8-R2 | IC REG LINEAR 1.8V 200MA 6LFCSP | |
| ADP7118ACPZN5.0-R7 | IC REG LINEAR 5V 200MA 6LFCSP | |
| ADP7118ACPZN-R7 | IC REG LIN POS ADJ 200MA 6LFCSP | |
| ADP7182ACPZN-2.5R7 | IC REG LINEAR -2.5V 200MA 6LFCSP | |
| ADP151ACPZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 6LFCSP | |
| ADP123ACPZ-R7 | IC REG LIN POS ADJ 300MA 6LFCSP | |
| ADP7118ACPZN1.8-R7 | IC REG LINEAR 1.8V 200MA 6LFCSP | |
| ADP7182ACPZN-5.0R7 | IC REG LINEAR -5V 200MA 6LFCSP | |
| ADP165ACPZN-1.8-R7 | IC REG LINEAR 1.8V 150MA 6LFCSP | |
| ADP151ACPZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 6LFCSP | |
| ADP165ACPZN-1.2-R7 | IC REG LINEAR 1.2V 150MA 6LFCSP | |
| ADP166ACPZN-2.3-R7 | IC REG LINEAR 2.3V 150MA 6LFCSP | |
| ADP166ACPZN-1.2-R7 | IC REG LINEAR 1.2V 150MA 6LFCSP | |
| ADM7160ACPZN2.5-R7 | IC REG LINEAR 2.5V 200MA 6LFCSP | |
| ADP7142ACPZN3.8-R7 | IC REG LINEAR 3.8V 200MA 6LFCSP | |
| ADP7142ACPZN2.5-R7 | IC REG LINEAR 2.5V 200MA 6LFCSP | |
| ADP7182ACPZN-1.5R7 | IC REG LINEAR -1.5V 200MA 6LFCSP | |
| ADP122ACPZ-2.0-R7 | IC REG LINEAR 2V 300MA 6LFCSP | |
| ADP122ACPZ-2.5-R7 | IC REG LINEAR 2.5V 300MA 6LFCSP | |
| ADP122ACPZ-2.6-R7 | IC REG LINEAR 2.6V 300MA 6LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP151 هو جهاز تنظيم خطي منخفض الضوضاء ، يعمل من 2.2 فولت إلى 5.5 فولت ويوفر ما يصل إلى 200 mA من التيار الخارجي.الجهد المنخفض من 140 mV عند حمل 200 mA يحسن الكفاءة ويسمح بالعمل على نطاق واسع من جهد المدخل.
الخصائص
الضوضاء المنخفضة للغاية: 9 ميكرو فولت rmsلا حاجة إلى مكثف تجاوز للضوضاء
مستقرة مع مكثفات مدخلات ومخرجات سيراميكية 1 μF
الحد الأقصى للتيار الخارجي: 200 mA
نطاق الجهد الدخالي: 2.2 فولت إلى 5.5 فولت
التيار الهادئ المنخفض IGND = 10 μA مع حمولة 0 IGND = 265 μA مع حمولة 200 mA
تيار إيقاف منخفض: < 1 μA
التوتر المنخفض: 140 mV عند حمل 200 mA
الدقة الأولية: ± 1٪
الدقة على الخط والحمل ودرجة الحرارة: ± 2.5%
16 خيار لجهد الخروج الثابت: 1.1 فولت إلى 3.3 فولت
أداء PSRR 70 ديسيبل عند 10 كيلو هرتز
حماية الحد من التيار الحالي والإفراط الحراري
إشعال المنطق
المقاومة الداخلية للانسحاب عند مدخل EN
حزمة TSOT ذات 5 قنوات
حزمة LFCSP ذات 6 أوراق
4 كرات، 0.4 مم WLCSP
التطبيقات
إمدادات الطاقة RF و VCO و PLLالهواتف المحمولة
الكاميرات الرقمية وأجهزة الصوت
المعدات المحمولة والموفرة بالبطاريات
بعد التنظيم من التيار الكهربائي إلى التيار الكهربائي
الأجهزة الطبية المحمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ADP151 |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 6-UDFN منصة مكشوفة ، CSP |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 6-LFCSP-UD (2x2) |
| الجهد المدخل | ما يصل إلى 5.5 فولت |
| التيار الخارجي | 200mA |
| الجهد الخارجي | 3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.15 فولت @ 200mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 220mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 200 مآ |
| الجهد المدخل-MIN | 2.2 فولت |
| الحزمة | LFCSP-6 |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 3V 200mA 6-LFCSP-UD (2x2)
جهاز تحكم LDO Pos 3V 0.2A 6-Pin LFCSP EP T/R
منظمات الجهد الخطي ضوضاء منخفضة للغاية 200mA CMOS
