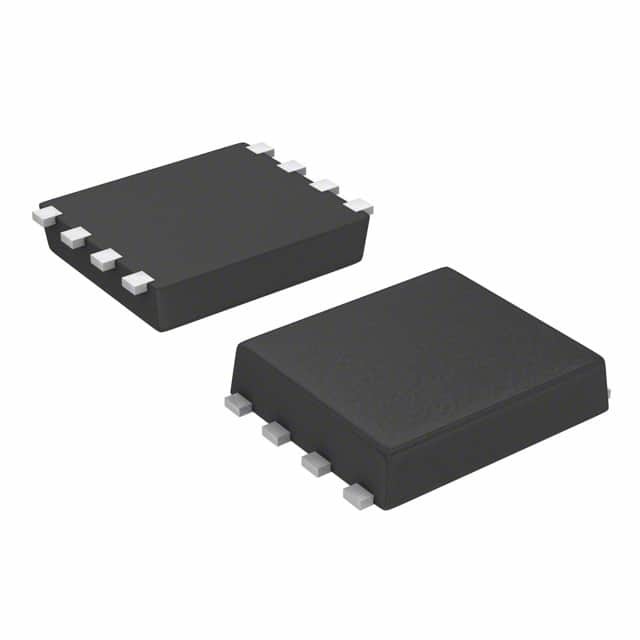

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.
| اسم العلامة التجارية | ABLIC Inc. |
|---|---|
| رقم الموديل | S-1133B00-I8T1U |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 10 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.8 فولت | الجهد - الإخراج (الحد الأقصى) | 8.2 فولت |
| تسرب الجهد (الحد الأقصى) | - | التيار - الإخراج | 300 مللي أمبير |
| الحالي - هادئ (Iq) | 1 µ | التيار - العرض (الحد الأقصى) | 90 |
| PSRR | - | ميزات التحكم | يُمكَِن |
| ميزات الحماية | أكثر من التيار الحالي، إيقاف الحرارة | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-SMD ، الرصاص المسطح |
| حزمة أجهزة المورد | SNT-8A |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| S-1133B00-I8T1U | IC REG LIN POS ADJ 300MA SNT8A | |
| S-1133B50-I8T1U | IC REG LINEAR 5V 300MA SNT8A | |
| S-1133B18-I8T1U | IC REG LINEAR 1.8V 300MA SNT8A | |
| S-1133B26-I8T1U | IC REG LINEAR 2.6V 300MA SNT8A | |
| S-1133B12-I8T1U | IC REG LINEAR 1.2V 300MA SNT8A | |
| S-1133B13-I8T1U | IC REG LINEAR 1.3V 300MA SNT8A | |
| S-1133B14-I8T1U | IC REG LINEAR 1.4V 300MA SNT8A | |
| S-1133B15-I8T1U | IC REG LINEAR 1.5V 300MA SNT8A | |
| S-1133B16-I8T1U | IC REG LINEAR 1.6V 300MA SNT8A | |
| S-1133B17-I8T1U | IC REG LINEAR 1.7V 300MA SNT8A | |
| S-1133B19-I8T1U | IC REG LINEAR 1.9V 300MA SNT8A | |
| S-1133B20-I8T1U | IC REG LINEAR 2V 300MA SNT8A | |
| S-1133B21-I8T1U | IC REG LINEAR 2.1V 300MA SNT8A | |
| S-1133B22-I8T1U | IC REG LINEAR 2.2V 300MA SNT8A | |
| S-1133B23-I8T1U | IC REG LINEAR 2.3V 300MA SNT8A | |
| S-1133B24-I8T1U | IC REG LINEAR 2.4V 300MA SNT8A | |
| S-1133B25-I8T1U | IC REG LINEAR 2.5V 300MA SNT8A | |
| S-1133B27-I8T1U | IC REG LINEAR 2.7V 300MA SNT8A | |
| S-1133B28-I8T1U | IC REG LINEAR 2.8V 300MA SNT8A | |
| S-1133B29-I8T1U | IC REG LINEAR 2.9V 300MA SNT8A | |
| S-1133B30-I8T1U | IC REG LINEAR 3V 300MA SNT8A | |
| S-1133B31-I8T1U | IC REG LINEAR 3.1V 300MA SNT8A | |
| S-1133B32-I8T1U | IC REG LINEAR 3.2V 300MA SNT8A | |
| S-1133B33-I8T1U | IC REG LINEAR 3.3V 300MA SNT8A | |
| S-1133B34-I8T1U | IC REG LINEAR 3.4V 300MA SNT8A | |
| S-1133B36-I8T1U | IC REG LINEAR 3.6V 300MA SNT8A | |
| S-1133B37-I8T1U | IC REG LINEAR 3.7V 300MA SNT8A | |
| S-1133B38-I8T1U | IC REG LINEAR 3.8V 300MA SNT8A | |
| S-1133B39-I8T1U | IC REG LINEAR 3.9V 300MA SNT8A | |
| S-1133B40-I8T1U | IC REG LINEAR 4V 300MA SNT8A | |
| S-1133B41-I8T1U | IC REG LINEAR 4.1V 300MA SNT8A | |
| S-1133B42-I8T1U | IC REG LINEAR 4.2V 300MA SNT8A | |
| S-1133B43-I8T1U | IC REG LINEAR 4.3V 300MA SNT8A | |
| S-1133B44-I8T1U | IC REG LINEAR 4.4V 300MA SNT8A | |
| S-1133B45-I8T1U | IC REG LINEAR 4.5V 300MA SNT8A | |
| S-1133B46-I8T1U | IC REG LINEAR 4.6V 300MA SNT8A | |
| S-1133B47-I8T1U | IC REG LINEAR 4.7V 300MA SNT8A | |
| S-1133B48-I8T1U | IC REG LINEAR 4.8V 300MA SNT8A | |
| S-1133B49-I8T1U | IC REG LINEAR 4.9V 300MA SNT8A | |
| S-1133B51-I8T1U | IC REG LINEAR 5.1V 300MA SNT8A | |
| S-1133B52-I8T1U | IC REG LINEAR 5.2V 300MA SNT8A | |
| S-1133B53-I8T1U | IC REG LINEAR 5.3V 300MA SNT8A | |
| S-1133B54-I8T1U | IC REG LINEAR 5.4V 300MA SNT8A | |
| S-1133B55-I8T1U | IC REG LINEAR 5.5V 300MA SNT8A | |
| S-1133B56-I8T1U | IC REG LINEAR 5.6V 300MA SNT8A | |
| S-1133B57-I8T1U | IC REG LINEAR 5.7V 300MA SNT8A | |
| S-1133B58-I8T1U | IC REG LINEAR 5.8V 300MA SNT8A | |
| S-1133B59-I8T1U | IC REG LINEAR 5.9V 300MA SNT8A | |
| S-1133B60-I8T1U | IC REG LINEAR 6V 300MA SNT8A | |
| S-1133B35-I8T1U | IC REG LINEAR 3.5V 300MA SNT8A | |
| S-1133B15-U5T2U | IC REG LINEAR 1.5V 300MA SNT8A |
منتوج وصف
تفاصيل المنتج
سلسلة S-1133 هي جهاز تنظيم التوتر الإيجابي ذي التوتر المنخفض ، ودقة التوتر الخارجي العالية ، واستهلاك التيار المنخفض (التيار الخارجي 300 مآ) الذي تم تطويره على أساس تكنولوجيا CMOS.يمكن استخدام مكثف سيراميكي صغير 1 μF * 1يعمل مع استهلاك التيار المنخفض من 60 ميكرو أمبير. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingبالإضافة إلى الأنواع التي يتم فيها ضبط الجهد الخارجي داخل IC ، يتم إضافة نوع يمكن تعيين الجهد الخارجي له عبر مقاومة خارجية إلى المجموعة (سلسلة S-1133x00).حزم SOT-89-5 و SNT-8A الصغيرة للغاية تحقق تركيب كثافة عاليةهذا، بالإضافة إلى استهلاك التيار المنخفض، يجعل سلسلة S-1133 مثالية للأجهزة المحمولة.
■ الخصائص
• الجهد الخارجي: من 1.2 إلى 6.0 فولت، يمكن اختيارها في خطوات 0.1 فولت.• ضبط الجهد عن طريق المقاومة الخارجية: يمكن اختيارها من 1.8 إلى 8.2 فولت (S-1133B00/S-1133A00)
• نطاق الجهد الدخالي: 2.0 إلى 10 فولت
• الجهد الخارجي عالي الدقة: دقة ± 1.0 ٪ (منتج الخروج من 1.2 إلى 1.4 فولت: دقة ± 15 ملف)
• التوتر المنخفض: 130 mV عادة (3.0 فولت منتج الخروج، IOUT = 100 mA)
• استهلاك التيار المنخفض: أثناء التشغيل: 60 μA عادة، 90 μA على الأكثر.
أثناء إيقاف التشغيل: 0.1 μA عادة، 1.0 μA كحد أقصى
• التيار الخارجي: 300 mA الخروج ممكن (في VIN ≥ VOUT ((S) + 1.0 فولت) * 1
• يمكن استخدام مكثف ESR منخفض: يمكن استخدام مكثف السيراميكي من 1.0 μF أو أكثر للمكثفات المدخلة والمخرجة.
(يمكن استخدام مكثف سيراميكي من 2.2 ميكرو فولت أو أكثر للمنتجات التي يكون فولتها الخارجي 1.7 فولت أو أقل).
• رفض موجة عالية: 70 ديسيبل عادة (في 1.0 كيه هرتز، VOUT = 1.2 فولت)
• دائرة حماية متضمنة من التيار الزائد: يمكن تقييد التيار الزائد من الترانزستور الخارجي.
• دائرة إيقاف حرارية مدمجة: يمنع الأضرار الناجمة عن ارتفاع درجة الحرارة.
• دائرة تشغيل / إيقاف: يضمن عمر بطارية طويلة.
• حزمة صغيرة: SOT-89-5, SNT-8A
• منتجات خالية من الرصاص
■ التطبيقات
• إمدادات الطاقة لأجهزة تعمل بالبطاريات• إمدادات الطاقة لأجهزة الاتصالات
• إمدادات الطاقة للأجهزة الكهربائية المنزلية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ABLIC |
| فئة المنتجات | منظمات الجهد الخطي |
| التعبئة | ريل |
| المصنع | أدوات سيكو |
| فئة المنتجات | منظومات الجهد القصوى |
| RoHS | تفاصيل |
| العلامة التجارية | نصف موصل SII |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| S-1133B00-U5T1U دوائر الطاقة |
جهاز تنظيم LDO الإيجابي القابل للتعديل، 1.8V Min، 8.2V Max، CMOS، PDSO5، SOT-89، 5 PIN | ABLIC Inc | S-1133B00-I8T1U مقابل S-1133B00-U5T1U |
| S-1133B00-U5T1G دوائر الطاقة |
منظم LDO إيجابي قابل للتعديل ، 1.8V Min ، 8.2V Max ، 0.28V Dropout ، CMOS ، PDSO5 ، بدون رصاص ، SOT-89 ، 5 PIN | ABLIC Inc | S-1133B00-I8T1U مقابل S-1133B00-U5T1G |
| S-1133B00-I8T1G دوائر الطاقة |
منظم LDO إيجابي قابل للتعديل ، 1.8V Min ، 8.2V Max ، 0.28V Dropout ، CMOS ، PDSO8 ، lead free ، SNT-8 | ABLIC Inc | S-1133B00-I8T1U مقابل S-1133B00-I8T1G |
الوصف
جهاز تنظيم الجهد الخطي IC الإيجابي قابل للتعديل 1.8 فولت ~ 8.2 فولت 300mA SNT-8A
منظمات الجهد LDO خطية LDO REG HI 60uA Iq 300mA
