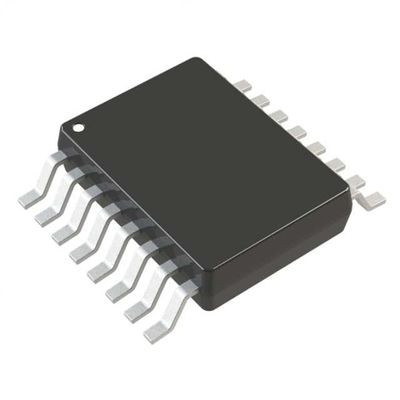

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP أجهزة مماثلة Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | LT3022EMSE-1.2#TRPBF |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 10 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.2 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.285 فولت @ 1A | التيار - الإخراج | 1 أ |
| الحالي - هادئ (Iq) | 3.5 مللي أمبير | التيار - العرض (الحد الأقصى) | 36 مللي أمبير |
| PSRR | 66 ديسيبل (120 هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | التيار الزائد، درجة الحرارة الزائدة، القطبية العكسية | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 16-TFSOP (0.118 بوصة ، عرض 3.00 ملم) وسادة مكشوفة |
| حزمة أجهزة المورد | 16-MSOP-EP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LT3022EMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
| LT3055EMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3022EMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
| LT3022EMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
| LT3029EMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3022EMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
| LT3022IMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
| LT3022IMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
| LT3029HMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3055IMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3022EMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
| LT3022IMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
| LT3055MPMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3055HMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3022EMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
| LT3022EMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
| LT3029EMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3022IMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
| LT3022IMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
| LT3029IMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3055MPMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3029MPMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3055HMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3055EMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3055EMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055EMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3055IMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3055IMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055IMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3055HMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055HMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3055HMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3022EMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
| LT3055EMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055EMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3029IMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3022IMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
| LT3022IMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
| LT3022IMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
| LT3055IMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3029HMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3055IMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3055HMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055MPMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
| LT3055MPMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3055MPMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
| LT3029MPMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
| LT3055MPMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
| LT3029HMSE | IC REG LINEAR POS ADJ 16MSOP | |
| LT3022IMSE | IC REG LINEAR POS ADJ 1A 16MSOP | |
| LT3055MPMSE#TR | IC REG LIN POS ADJ 500MA 16MSOP |
منتوج وصف
تفاصيل المنتج
الوصف
LT®3022 هو جهاز تنظيم خطي منخفض جداً لجهد الانقطاع (VLDOTM) يعمل من إمدادات مدخل واحدة تصل إلى 0.9 فولت. يوفر الجهاز تيارًا خارجيًا 1A بتوتر انقطاع نموذجي 145mV.LT3022 مثالية لتطبيقات الجهد الدخالي المنخفض إلى الجهد الخارجي المنخفض، مما يوفر كفاءة كهربائية مماثلة لمراقب التبديل. يعمل المنظم على تحسين الاستقرار والاستجابة العابرة مع مكثفات الخروج السيراميكية منخفضة ESR صغيرة تصل إلى 10μF.الميزات الأخرى لـ LT3022 تشمل 0.05٪ تنظيم خط نموذجي و 0.05٪ تنظيم الحمل النموذجي. في التوقف ، ينخفض التيار الهادئ عادة إلى 7.5μA. تتضمن دوائر الحماية الداخلية حماية البطارية العكسية ،الحد من التيار، الحد الحراري مع الهستيريس وحماية التيار العكسي.
الخصائص
■ نطاق VIN: 0.9V إلى 10V■ فولتاج الخروج: 145mV نموذجي
■ تيار الخروج: 1A
■ مخرج قابل للتعديل (VREF = VOUT ((MIN) = 200mV)
■ فولتاج الخروج الثابت: 1.2 فولت، 1.5 فولت، 1.8 فولت
■ مستقرة مع ESR المنخفضة، مكثفات الخروج السيراميكية (10μF الحد الأدنى)
■ 0.05% تنظيم الحمل النموذجي من 1mA إلى 1A
■ التيار الصامت: 400μA نموذجي
■ 7.5μA التيار الهادئ النموذجي في حالة الإيقاف
■ حماية الحد الحالي
■ حماية بطارية عكسية بدون تيار عكسي
■ الحد الحراري باستخدام التهاب النسيج
■ حزم DFN و MSOP 16-Lead (5mm × 3mm)
التطبيقات
■ المنظمات الخطية عالية الكفاءة■ أنظمة تعمل بالبطاريات
■ المواد المنطقية
■ جهاز تحكم البريد لتبديل إمدادات الطاقة
■ الموديمات اللاسلكية
■ إمدادات أساسية لـ FPGA
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية / التكنولوجيا الخطية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| الحزمة | 16-TFSOP (0.118، 3.00mm العرض) منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 16-MSOP-EP |
| الجهد المدخل | ما يصل إلى 10 فولت |
| التيار الخارجي | 1A |
| الجهد الخارجي | 1.2 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.145 فولت @ 1A |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 1.1أ |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 1.2V 1A 16-MSOP-EP
LT3022 - 1A، 0.9 فولت إلى 10 فولت، المنظم الخطي منخفض جدا
