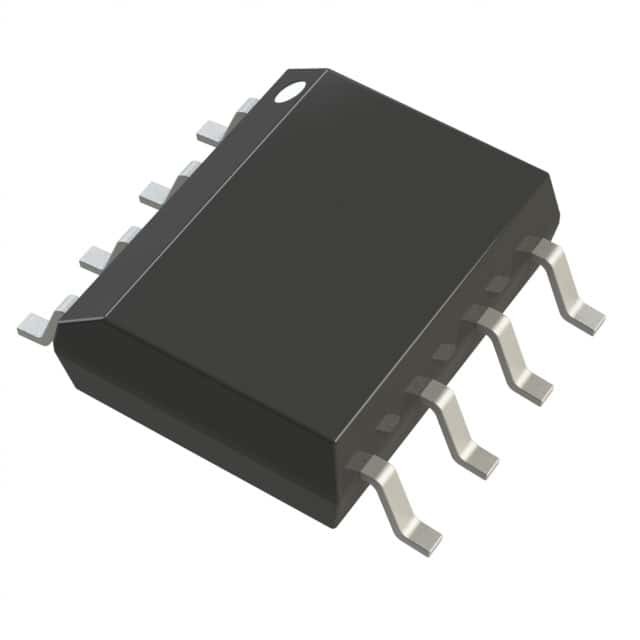

ADP7142ARDZ-5.0-R7 IC REG LINEAR 5V 200MA 8SOIC أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP7142ARDZ-5.0-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 40 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 5 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.42 فولت @ 200 مللي أمبير | التيار - الإخراج | 200 مللي أمبير |
| الحالي - هادئ (Iq) | 140 ميكرو أمبير | التيار - العرض (الحد الأقصى) | 320 ميكرو أمبير |
| PSRR | 88 ديسيبل ~ 50 ديسيبل (10 كيلو هرتز ~ 1 ميجا هرتز) | ميزات التحكم | تمكين ، بداية ناعمة |
| ميزات الحماية | على درجة الحرارة ، ماس كهربائى | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-SOIC (0.154 بوصة ، عرض 3.90 ملم) وسادة مكشوفة |
| حزمة أجهزة المورد | 8-SOIC-EP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP7142ARDZ-5.0-R7 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP7158ARDZ-3.3-R7 | IC REG LINEAR 3.3V 2A 8SOIC | |
| ADP7142ARDZ-R7 | IC REG LIN POS ADJ 200MA 8SOIC | |
| ADP7118ARDZ-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP7142ARDZ-5.0 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP7157ARDZ-04-R7 | IC REG LINEAR POS ADJ 1.2A 8SOIC | |
| ADP7156ARDZ-1.8-R7 | IC REG LINEAR 1.8V 1.2A 8SOIC | |
| ADP7142ARDZ-2.5 | IC REG LINEAR 2.5V 200MA 8SOIC | |
| ADP7142ARDZ-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADM7154ARDZ-3.0-R7 | IC REG LINEAR 3V 600MA 8SOIC | |
| ADP7156ARDZ-2.5-R7 | IC REG LINEAR 2.5V 1.2A 8SOIC | |
| ADP7158ARDZ-3.0-R7 | IC REG LINEAR 3V 2A 8SOIC | |
| ADP7118ARDZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 8SOIC | |
| ADP7118ARDZ-5.0-R7 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP7118ARDZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP7142ARDZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADM7155ARDZ-02-R7 | IC REG LIN POS ADJ 600MA 8SOIC | |
| ADM7155ARDZ-03-R7 | IC REG LIN POS ADJ 600MA 8SOIC | |
| ADM7154ARDZ-2.8-R7 | IC REG LINEAR 2.8V 600MA 8SOIC | |
| ADM7154ARDZ-2.5-R7 | IC REG LINEAR 2.5V 600MA 8SOIC | |
| ADM7154ARDZ-1.2-R7 | IC REG LINEAR 1.2V 600MA 8SOIC | |
| ADM7154ARDZ-1.8-R7 | IC REG LINEAR 1.8V 600MA 8SOIC | |
| ADM7155ARDZ-04-R7 | IC REG LIN POS ADJ 600MA 8SOIC | |
| ADM7155ARDZ-01-R7 | IC REG LIN POS ADJ 600MA 8SOIC | |
| ADP7157ARDZ-01-R7 | IC REG LINEAR POS ADJ 1.2A 8SOIC | |
| ADP7157ARDZ-02-R7 | IC REG LINEAR POS ADJ 1.2A 8SOIC | |
| ADP7157ARDZ-03-R7 | IC REG LINEAR POS ADJ 1.2A 8SOIC | |
| ADP7156ARDZ-3.3-R7 | IC REG LINEAR 3.3V 1.2A 8SOIC | |
| ADP7156ARDZ-1.2-R7 | IC REG LINEAR 1.2V 1.2A 8SOIC | |
| ADP7159ARDZ-01-R7 | IC REG LINEAR POS ADJ 2A 8SOIC | |
| ADP7158ARDZ-2.5-R7 | IC REG LINEAR 2.5V 2A 8SOIC | |
| ADP7159ARDZ-04-R7 | IC REG LINEAR POS ADJ 2A 8SOIC | |
| ADP7159ARDZ-02-R7 | IC REG LINEAR POS ADJ 2A 8SOIC | |
| ADP7158ARDZ-1.2-R7 | IC REG LINEAR 1.2V 2A 8SOIC | |
| ADP7159ARDZ-03-R7 | IC REG LINEAR POS ADJ 2A 8SOIC | |
| ADP7158ARDZ-1.8-R7 | IC REG LINEAR 1.8V 2A 8SOIC | |
| ADP7118ARDZ | IC REG LIN POS ADJ 200MA 8SOIC | |
| ADP7118ARDZ-2.5 | IC REG LINEAR 2.5V 200MA 8SOIC | |
| ADP7118ARDZ-1.8 | IC REG LINEAR 1.8V 200MA 8SOIC | |
| ADM7154ARDZ-3.3-R7 | IC REG LINEAR 3.3V 600MA 8SOIC | |
| ADP7118ARDZ-R7 | IC REG LIN POS ADJ 200MA 8SOIC | |
| ADP7142ARDZ | IC REG LIN POS ADJ 200MA 8SOIC | |
| ADP7118ARDZ-5.0 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP7142ARDZ-1.8 | IC REG LINEAR 1.8V 200MA 8SOIC | |
| ADP7118ARDZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 8SOIC | |
| ADP7142ARDZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 8SOIC | |
| ADP7142ARDZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 8SOIC | |
| ADP7156ARDZ-2.0-R7 | IC REG LINEAR 2V 1.2A 8SOIC | |
| ADP7156ARDZ-2.8-R7 | IC REG LINEAR 2.8V 1.2A 8SOIC | |
| ADP7156ARDZ-3.0-R7 | IC REG LINEAR 3V 1.2A 8SOIC | |
| ADP7158ARDZ-2.0-R7 | IC REG LINEAR 2V 2A 8SOIC | |
| ADP7158ARDZ-2.8-R7 | IC REG LINEAR 2.8V 2A 8SOIC |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP7104 هو جهاز تنظيم خطي CMOS ، يعمل من 3.3 فولت إلى 20 فولت ويوفر ما يصل إلى 500 mA من التيار الخارجي.هذا الجهد الدخالي العالي LDO مثالية لتنظيم الدوائر التناظرية عالية الأداء والإشارات المختلطة التي تعمل من 19 فولت إلى 1.22 V السكك الحديدية. باستخدام بنية خاصة متقدمة، فإنه يوفر رفض طاقة عالية، ضجيج منخفض،ويحقق استجابة ممتازة للخط والحمولة العابرة مع مكثف خروجي سيراميكي صغير من 1 ميكرو فولت.
الخصائص
نطاق الجهد الدخالي: 3.3 فولت إلى 20 فولتالحد الأقصى لتيار الخروج: 500 مآ
ضوضاء منخفضة: 15 ميكرو فولت rms للنسخ الخارجة الثابتة
أداء PSRR من 60 ديسيبل عند 10 كيلو هرتز، VOUT = 3.3 فولت
حماية التيار العكسي
التوتر المنخفض: 350 mV عند 500 mA
الدقة الأولية: ±0.8٪
الدقة على الخط والحمل ودرجة الحرارة: -2%/+1%
التيار الهادئ المنخفض (VIN = 5 V) ، IGND = 900 μA مع 500 mA
تيار إيقاف منخفض: < 40 μA عند VIN = 12 V ، مستقر مع ضغط صغير
مكثف الخروج السيراميكي 1 μF
7 خيارات لجهد الخروج الثابت: 1.5 فولت، 1.8 فولت، 2.5 فولت، 3 فولت، 3.3 فولت
5 فولت و 9 فولت
مخرج قابل للتعديل من 1.22 فولت إلى VIN − VDO
الحد الأقصى للتيار القابل للطي والحماية من الإفراط الحراري
دقة UVLO قابلة للبرمجة من قبل المستخدم / فعالة
مؤشر الطاقة
حزم LFCSP و SOIC ذات الثمانية قنوات
التطبيقات
التنظيم لتطبيقات حساسة للضوضاء: دوائر ADC و DAC ،مكبرات الدقة، مذبذبات عالية التردد، ساعات
و PLLs
الاتصالات والبنية التحتية
الرعاية الطبية والصحية
الصناعة والأجهزة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ADP7142 |
| التعبئة | الشريط والفكرة (TR) |
| الحزمة | 8-SOIC (0.154 "، 3.90mm العرض) منصة تعرض |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 8-SOIC-EP |
| الجهد المدخل | ما يصل إلى 40 فولت |
| التيار الخارجي | 200mA |
| الجهد الخارجي | 5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.2 فولت @ 200mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 250mA |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 5V 200mA 8-SOIC-EP
جهاز تحكم LDO Pos 5V 0.2A 8-Pin SOIC N EP T/R
منظمات الجهد 40V 200mA LDO 5.0Vo
