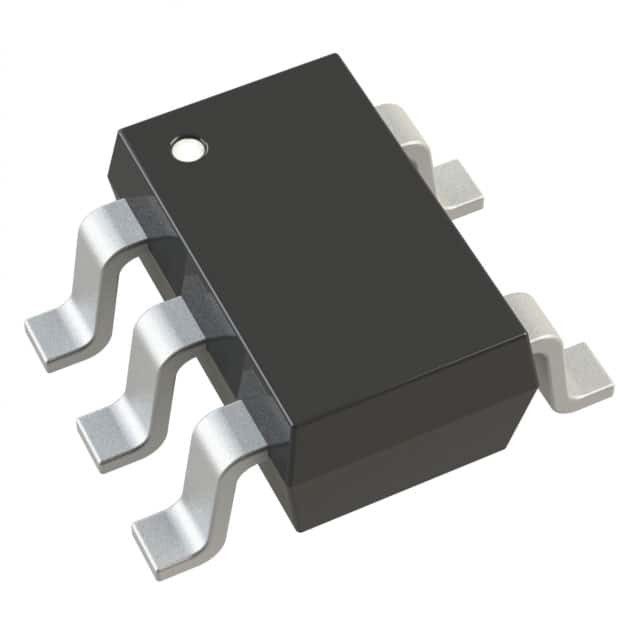

TC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | TC1017-3.3VLTTR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 6 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 3.3 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.5 فولت @ 150 مللي أمبير | التيار - الإخراج | 150 مللي أمبير |
| الحالي - هادئ (Iq) | 90 | التيار - العرض (الحد الأقصى) | - |
| PSRR | 58 ديسيبل (1 كيلو هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | أكثر من الحالي ، فوق درجة الحرارة | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 5-TSSOP ، SC-70-5 ، SOT-353 |
| حزمة أجهزة المورد | SC-70-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
منتوج وصف
تفاصيل المنتج
الوصف العام
TC1017 هو ترقية CMOS عالية الدقة (عادة ± 0.5٪) لتنظيمات الانقطاع المنخفض الثنائي القطب. يتم تقديمها في حزمة SC-70 أو SOT-23.حزمة SC-70 تمثل انخفاض بنسبة 50% مقارنة بحزمة SOT-23 الشعبية.تم تطويره خصيصًا للأنظمة التي تعمل بالبطارية ، وتستهلك بنية CMOS TC1017 ′s 53 μA فقط من تيار التغذية النموذجي على نطاق كامل من حمولة التشغيل 150 mA.هذا يمكن أن يكون أقل بكثير من 60 مرة من التيار التشغيلي الهادئ الذي يستهلكه LDOs ثنائي القطب.
الخصائص
• حزم SC-70 و SOT-23 ذات 5 أقواس توفير المساحة• التيار التشغيلي المنخفض للغاية لفترة أطول من عمر البطارية: 53 ميكرو أيه (عادة)
• فولتاج انقطاع منخفض جداً
• التيار المسموح به 150 mA
• يتطلب فقط 1 ميكرو فيرانيوم سعة الخروج السيراميكية
• دقة الجهد الخارجي العالي: ±0.5٪ (عادة)
• 10 ميكروسيكند (عادة) وقت الاستيقاظ من SHDN
• وضع إيقاف توفير الطاقة: 0.05 μA (عادة)
• حماية من التيار الزائد و الحرارة الزائدة
• ترقية متوافقة مع دبوس لمراقبين ثنائي القطب
التطبيقات
• الهواتف الخلوية/GSM/PHS• أنظمة تعمل بالبطاريات
• الحواسيب المحمولة
• الأدوات الطبية
• الألعاب الإلكترونية
• أجهزة البايجر
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | الشريط والفكرة (TR) |
| وحدة الوزن | 0.000705 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 5-TSSOP، SC-70-5، SOT-353 |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | SC-70-5 |
| الجهد المدخل | ما يصل إلى 6 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 150mA |
| الجهد الخارجي | 3.3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.285 فولت @ 150mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 3.3 فولت |
| الجهد المدخل-MAX | 6 فولت |
| التيار الخارجي | 150 mA |
| الجهد المدخل-MIN | 2.7 فولت |
| تنظيم الحمل | 0.38% |
| دقة تنظيم الجهد | 0.5 ٪ |
| الحزمة | SC-70-5 |
| إيب-إدخال-التحيز-التيار | 53 وحدة واحدة |
| الجهد الخارجي | 0.002 فولت عند 100 يو إيه |
| الجهد الخارجي القصوى | 500 ميلو فولت |
| نظام الخط | 0.04 %/V |
| رفض موجة إمدادات الطاقة (PSRR) | 58 ديسيبل |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 3.3V 150mA SC-70-5
جهاز تحكم LDO Pos 3.3V 0.15A للسيارات 5-Pin SC-70 T/R
منظمات الجهد 150mA Adj
