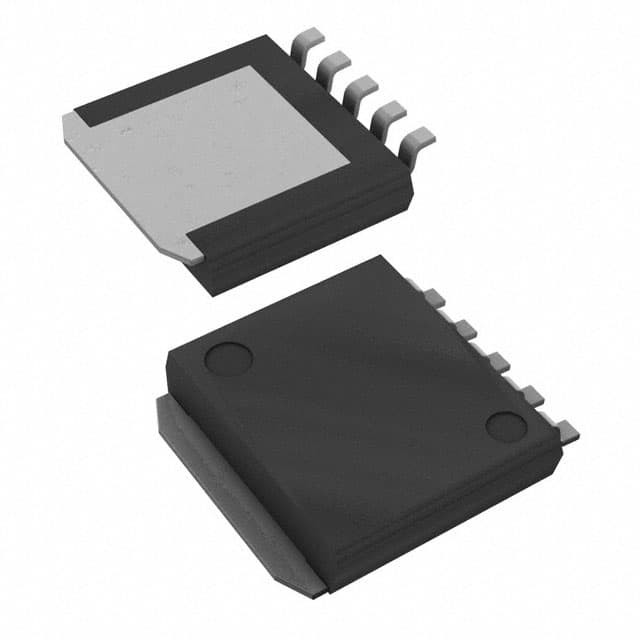

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 Rohm نصف الموصل
| اسم العلامة التجارية | Rohm Semiconductor |
|---|---|
| رقم الموديل | BA00DD0WHFP-TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 25 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.27 فولت | الجهد - الإخراج (الحد الأقصى) | 24.3 فولت |
| تسرب الجهد (الحد الأقصى) | 0.7 فولت @ 2 أمبير | التيار - الإخراج | 2 أ |
| الحالي - هادئ (Iq) | 2.5 مللي أمبير | التيار - العرض (الحد الأقصى) | 5 مللي أمبير |
| PSRR | 55 ديسيبل (120 هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | الإفراط في التيار، الإفراط في درجة الحرارة، الإفراط في الجهد | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | HRP-5 (خمسة قنوات + علامة التبويب) |
| حزمة أجهزة المورد | HRP-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
منتوج وصف
تفاصيل المنتج
● وصف عام
سلسلة BA00DD0xx و BD00CC0xx هي المنظمات منخفضة التشبع المتاحة لمخرجات تصل إلى 2A / 1A. يمكن تكوين فولتاج الخروج تعسفياً باستخدام المقاومة الخارجية.يتم تقديم هذه السلسلة من المنظمات LDO في مجموعة واسعة من التعبئة والتغليف.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● الخصائص
■ ± 1٪ من الجهد الخارجي عالي الدقة (BA00DD0xx)■ انخفاض الامتلاء مع إنتاج PNP
■ دائرة حماية متضمنة من التيار الزائد التي تمنع تدمير وحدة التداول المتعددة بسبب حلقات قصيرة خارجية
■ دائرة إيقاف حرارية مدمجة لحماية وحدة التحكم من الضرر الحراري بسبب الإفراط في الحمل
■ دائرة حماية متضمنة من الإفراط في الجهد التي تمنع تدمير وحدة التداول المتعددة بسبب زيادات في إمدادات الطاقة
● التطبيقات
قابلة للاستخدام في إمدادات الطاقة DSP لأقراص DVD و CD و FPD و التلفزيونات و أجهزة الكمبيوتر الشخصية أو أي جهاز استهلاك آخر
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ROHM |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | BA00DD0xx |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | TO-263-6, D2Pak (5 رصاصات + علامة التبويب), TO-263BA |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| حزمة الجهاز | HRP-5 |
| الجهد المدخل | 3 فولت ~ 25 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 2A |
| الجهد الخارجي | قابلة للتعديل |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.45 فولت @ 2A |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | 2.3 واط |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | (أدج) |
| الجهد المدخل-MAX | 25 فولت |
| التيار الخارجي | 2 أ |
| الجهد المدخل-MIN | + 3 فولت |
| تنظيم الحمل | 50 ميلو فولت |
| الحزمة | HRP-5 |
| الجهد الخارجي | 450 ميلي فولت |
| نظام الخط | 35 ميلو فولت |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| BA00DD0WHFP دوائر الطاقة |
جهاز تحكم LDO إيجابي قابل للتعديل، 1.257V Min، 1.283V Max، 0.7V Dropout، BIPolar، PSSO5، ROHS COMPLANT، HRP-5 | ROHM Semiconductor | BA00DD0WHFP-TR مقابل BA00DD0WHFP |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج قابل للتعديل 2A HRP-5
منظمات الجهد LDO VOLT VAR 1.5V-16V
