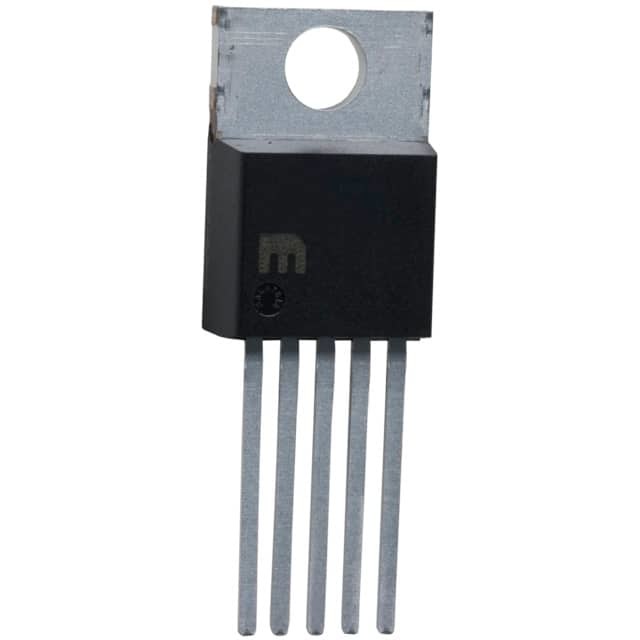

MIC29302WT IC REG LINEAR POS ADJ 3A TO220-5 تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | mic29302WT |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
تفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 26 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.25 فولت | الجهد - الإخراج (الحد الأقصى) | 25 فولت |
| تسرب الجهد (الحد الأقصى) | 0.6 فولت @ 3A | التيار - الإخراج | 3A |
| الحالي - هادئ (Iq) | - | التيار - العرض (الحد الأقصى) | - |
| PSRR | - | ميزات التحكم | يُمكَِن |
| ميزات الحماية | التيار الزائد، الحرارة الزائدة، القطبية العكسية، الجهد العابر | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | من خلال الثقب | الحزمة / الحقيبة | TO-220-5 |
| حزمة أجهزة المورد | TO-220-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MIC29302WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29503WT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC29312WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29151-5.0WT | IC REG LINEAR 5V 1.5A TO220-5 | |
| MIC29201-5.0WT | IC REG LINEAR 5V 400MA TO220-5 | |
| MIC29303WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29301-12WT | IC REG LINEAR 12V 3A TO220-5 | |
| MIC29301-3.3WT | IC REG LINEAR 3.3V 3A TO220-5 | |
| MIC29372WT | IC REG LIN POS ADJ 750MA TO220-5 | |
| MIC29301-5.0WT | IC REG LINEAR 5V 3A TO220-5 | |
| MIC29202WT | IC REG LIN POS ADJ 400MA TO220-5 | |
| MIC29501-5.0WT | IC REG LINEAR 5V 5A TO220-5 | |
| MIC29502WT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC2941AWT | IC REG LIN POS ADJ 1.25A TO220-5 | |
| MIC29152WT | IC REG LIN POS ADJ 1.5A TO220-5 | |
| MIC29151-12WT | IC REG LINEAR 12V 1.5A TO220-5 | |
| MIC29151-3.3WT | IC REG LINEAR 3.3V 1.5A TO220-5 | |
| MIC29371-5.0WT | IC REG LINEAR 5V 750MA TO220-5 | |
| MIC29201-3.3WT | IC REG LINEAR 3.3V 400MA TO220-5 | |
| MIC39151-1.65WT | IC REG LINEAR 1.65V 1.5A TO220-5 | |
| MIC39151-1.8WT | IC REG LINEAR 1.8V 1.5A TO220-5 | |
| MIC39301-1.8WT | IC REG LINEAR 1.8V 3A TO220-5 | |
| MIC39301-2.5WT | IC REG LINEAR 2.5V 3A TO220-5 | |
| MIC39151-2.5WT | IC REG LINEAR 2.5V 1.5A TO220-5 | |
| MIC29201-12WT | IC REG LINEAR 12V 400MA TO220-5 | |
| MIC29201-4.8WT | IC REG LIN 4.85V 400MA TO220-5 | |
| MIC29371-3.3WT | IC REG LINEAR 3.3V 750MA TO220-5 | |
| MIC39501-1.8WT | IC REG LINEAR 1.8V 5A TO220-5 | |
| MIC39501-2.5WT | IC REG LINEAR 2.5V 5A TO220-5 | |
| MIC29501-3.3WT | IC REG LINEAR 3.3V 5A TO220-5 | |
| MIC29151-5.0BT | IC REG LINEAR 5V 1.5A TO220-5 | |
| MIC29152BT | IC REG LIN POS ADJ 1.5A TO220-5 | |
| MIC29302BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29371-5.0BT | IC REG LINEAR 5V 750MA TO220-5 | |
| MIC29372BT | IC REG LIN POS ADJ 750MA TO220-5 | |
| MIC2941ABT | IC REG LIN POS ADJ 1.25A TO220-5 | |
| MIC29502BT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC29151-12BT | IC REG LINEAR 12V 1.5A TO220-5 | |
| MIC29151-3.3BT | IC REG LINEAR 3.3V 1.5A TO220-5 | |
| MIC29151-4.2BT | IC REG LINEAR 4.2V 1.5A TO220-5 | |
| MIC29201-12BT | IC REG LINEAR 12V 400MA TO220-5 | |
| MIC29201-3.3BT | IC REG LINEAR 3.3V 400MA TO220-5 | |
| MIC29201-4.8BT | IC REG LIN 4.85V 400MA TO220-5 | |
| MIC29201-5.0BT | IC REG LINEAR 5V 400MA TO220-5 | |
| MIC29202BT | IC REG LIN POS ADJ 400MA TO220-5 | |
| MIC29301-3.3BT | IC REG LINEAR 3.3V 3A TO220-5 | |
| MIC29301-5.0BT | IC REG LINEAR 5V 3A TO220-5 | |
| MIC29301BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29303BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29311-5.1BT | IC REG LINEAR 5.1V 3A TO220-5 | |
| MIC29312BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29371-3.3BT | IC REG LINEAR 3.3V 750MA TO220-5 | |
| MIC29501-3.3BT | IC REG LINEAR 3.3V 5A TO220-5 | |
| MIC29501-5.0BT | IC REG LINEAR 5V 5A TO220-5 | |
| MIC29503BT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC39151-1.65BT | IC REG LINEAR 1.65V 1.5A TO220-5 | |
| MIC39151-1.8BT | IC REG LINEAR 1.8V 1.5A TO220-5 | |
| MIC39151-2.5BT | IC REG LINEAR 2.5V 1.5A TO220-5 | |
| MIC39301-1.8BT | IC REG LINEAR 1.8V 3A TO220-5 | |
| MIC39301-2.5BT | IC REG LINEAR 2.5V 3A TO220-5 | |
| MIC39501-1.8BT | IC REG LINEAR 1.8V 5A TO220-5 | |
| MIC39501-2.5BT | IC REG LINEAR 2.5V 5A TO220-5 | |
| MIC29311-5.1WT | IC REG LINEAR 5.1V 3A TO220-5 |
منتوج وصف
تفاصيل المنتج
الوصف العام
MIC29150/29300/29500/29750 هي منظمات التيار العالي، ودقة عالية، وقلة الانسحاب من الجهد. باستخدام Micrels الملكية Super βeta PNP® عملية مع عنصر مرور PNP،هذه المنظمات تمتلك 350mV إلى 425mV (حمل كامل) ، والجهد الناتج النموذجي والتيار الأرضي المنخفض للغايةتم تصميم هذه الأجهزة لحملات التيار العالي ، وتجد أيضا تطبيقات في الأنظمة الحرجة ذات التيار المنخفض ، المنخفضة للغاية ،حيث أن قيمهما الصغيرة لجهد الانقطاع والتيار الأرضي هي سمات مهمة.
الخصائص
• قدرة التيار العاليMIC29150/29151/29152/291531.5أ
MIC29300/29301/29302/29303
MIC29500/29501/29502/29503 5A
MIC29750/29751/297527.5أ
• التيار الكهربائي المنخفض
• تيار الأرض المنخفض
• معدل تحمّل معين بدقة 1%
• استجابة سريعة جدا
• بطارية عكسية وحماية "إلقاء الحمولة"
• وضع إيقاف التيار الصفري (نسخات 5 دبوس)
• إشارات إشارة الخطأ الخروج خارج النظام (نسخات 5 دبوس)
• يتميز أيضاً بحملات أصغر مع مواصفات أداء رائدة في الصناعة
• الجهد الثابت والإصدارات القابلة للضبط
التطبيقات
• معدات تعمل بالبطاريات• أنظمة كمبيوتر عالية الكفاءة
• إلكترونيات السيارات
• إمدادات أسفل خطية عالية الكفاءة
• مُنظم فقدان عالية الكفاءة لتبديل إمدادات الطاقة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | رقائق IC |
| السلسلة | MIC29302 |
| التعبئة | أنبوب |
| وحدة الوزن | 0.105822 أوقية |
| أسلوب التثبيت | من خلال الثقب |
| الحزمة | إلى 220-5 |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | من خلال الثقب |
| نوع الإخراج | قابلة للتعديل |
| حزمة الجهاز | إلى 220-5 |
| الجهد المدخل | ما يصل إلى 26 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 3A |
| الجهد الخارجي | 1.25 فولت ~ 26 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.37 فولت @ 3A |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | محدودة داخلياً |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | (أدج) |
| الجهد المدخل-MAX | 26 فولت |
| التيار الخارجي | 3 أ |
| تنظيم الحمل | 0.2 ٪ |
| دقة تنظيم الجهد | 1 ٪ |
| الحزمة | إلى 220-5 |
| إيب-إدخال-التحيز-التيار | 120 nA |
| الجهد المرجعي | 1.24 فولت |
| الجهد الخارجي القصوى | 600 ميلو فولت |
| نظام الخط | 0.06 ٪ |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| LM1117IMP-ADJ/NOPB دوائر الطاقة |
توفير المساحة 800 mA المنظم الخطي منخفض الانقطاع مع الحد الداخلي للتيار 4-SOT-223 -40 إلى 125 | أدوات تكساس | MIC29302WT مقابل LM1117IMP-ADJ/NOPB |
| AMS1117 دوائر الطاقة |
جهاز تحكم LDO إيجابي قابل للتعديل ، PDSO3 ، ROHS متوافق ، بلاستيكي ، SOT-223 ، 4 PIN | أنظمة متقدمة متجانسة | MIC29302WT مقابل AMS1117 |
| LM1117IMPX-ADJ/NOPB دوائر الطاقة |
توفير المساحة 800 mA المنظم الخطي منخفض الانقطاع مع الحد الداخلي للتيار 4-SOT-223 -40 إلى 125 | أدوات تكساس | MIC29302WT مقابل LM1117IMPX-ADJ/NOPB |
| LM1117MPX-ADJ/NOPB دوائر الطاقة |
توفير المساحة 800 mA المنظم الخطي منخفض الانقطاع مع الحد الداخلي للتيار 4-SOT-223 0 إلى 125 | أدوات تكساس | MIC29302WT مقابل LM1117MPX-ADJ/NOPB |
| LM1117MP-ADJ/NOPB دوائر الطاقة |
توفير المساحة 800 mA المنظم الخطي منخفض الانقطاع مع الحد الداخلي للتيار 4-SOT-223 0 إلى 125 | أدوات تكساس | MIC29302WT مقابل LM1117MP-ADJ/NOPB |
| MIC29502WT دوائر الطاقة |
1.25 فولت 25 فولت مقيّم إيجابي لـ LDO، 0.6 فولت هبوط، SFM5 | شركة (ميكروشيب) للتكنولوجيا | MIC29302WT مقابل MIC29502WT |
| REG1117 دوائر الطاقة |
1A المنظم الإيجابي منخفض الانقطاع 4-SOT-223 -40 إلى 125 | أدوات تكساس | MIC29302WT مقابل REG1117 |
| NCV1117STAT3G دوائر الطاقة |
منظم التوتر الخطي ، 1 A ، PSRR العالي Vout: Adj ، SOT-223 4 LEAD ، 4000-REEL | على أشباه الموصل | MIC29302WT مقابل NCV1117STAT3G |
| NCP1117STAT3G دوائر الطاقة |
منظومة LDO ، 1 A ، ثابتة وقابلة للتعديل ، صوت إيجابي: Adj ، SOT-223 4 LEAD ، 4000-REEL | على أشباه الموصل | MIC29302WT مقابل NCP1117STAT3G |
الوصف
منظم الجهد الخطي IC مثبت قابل للتعديل 1 الخروج 1.25 فولت ~ 26 فولت 3A TO-220-5
منظومة LDO Pos 1.25V إلى 26V 3A للسيارات 5-Pin ((5+Tab) TO-220 Tube
منظمات الجهد LDO 3.0A LDO Adj + إيقاف التشغيل
