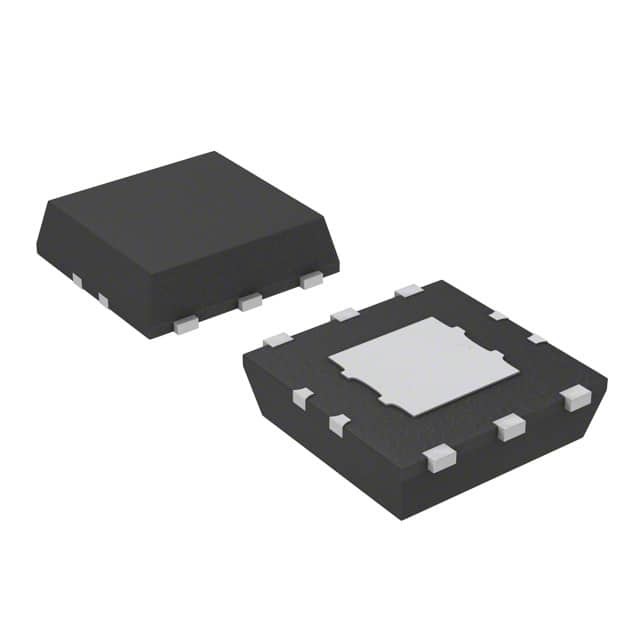

S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON ABLIC Inc
| اسم العلامة التجارية | ABLIC Inc. |
|---|---|
| رقم الموديل | S-1131B15PD-N4ATFG |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 6.5 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.5 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 1.05 فولت @ 100 مللي أمبير | التيار - الإخراج | 300 مللي أمبير |
| الحالي - هادئ (Iq) | 1 µ | التيار - العرض (الحد الأقصى) | 65 |
| PSRR | 70 ديسيبل (1 كيلو هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | أكثر من الحالي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 6-SMD ، وسادة مكشوفة للرصاص المسطحة |
| حزمة أجهزة المورد | 6-HSON (A) (2.9x2.8) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| S-1131B15PD-N4ATFG | IC REG LINEAR 1.5V 300MA 6HSON | |
| S-1131B16PD-N4BTFG | IC REG LINEAR 1.6V 300MA 6HSON | |
| S-1131B17PD-N4CTFG | IC REG LINEAR 1.7V 300MA 6HSON | |
| S-1131B18PD-N4DTFG | IC REG LINEAR 1.8V 300MA 6HSON | |
| S-1131B19PD-N4ETFG | IC REG LINEAR 1.9V 300MA 6HSON | |
| S-1131B20PD-N4FTFG | IC REG LINEAR 2V 300MA 6HSON | |
| S-1131B21PD-N4GTFG | IC REG LINEAR 2.1V 300MA 6HSON | |
| S-1131B22PD-N4HTFG | IC REG LINEAR 2.2V 300MA 6HSON | |
| S-1131B23PD-N4ITFG | IC REG LINEAR 2.3V 300MA 6HSON | |
| S-1131B24PD-N4JTFG | IC REG LINEAR 2.4V 300MA 6HSON | |
| S-1131B25PD-N4KTFG | IC REG LINEAR 2.5V 300MA 6HSON | |
| S-1131B26PD-N4LTFG | IC REG LINEAR 2.6V 300MA 6HSON | |
| S-1131B27PD-N4MTFG | IC REG LINEAR 2.7V 300MA 6HSON | |
| S-1131B28PD-N4NTFG | IC REG LINEAR 2.8V 300MA 6HSON | |
| S-1131B29PD-N4OTFG | IC REG LINEAR 2.9V 300MA 6HSON | |
| S-1131B30PD-N4PTFG | IC REG LINEAR 3V 300MA 6HSON | |
| S-1131B31PD-N4QTFG | IC REG LINEAR 3.1V 300MA 6HSON | |
| S-1131B32PD-N4RTFG | IC REG LINEAR 3.2V 300MA 6HSON | |
| S-1131B33PD-N4STFG | IC REG LINEAR 3.3V 300MA 6HSON | |
| S-1131B34PD-N4TTFG | IC REG LINEAR 3.4V 300MA 6HSON | |
| S-1131B35PD-N4UTFG | IC REG LINEAR 3.5V 300MA 6HSON | |
| S-1131B36PD-N4VTFG | IC REG LINEAR 3.6V 300MA 6HSON | |
| S-1131B37PD-N4WTFG | IC REG LINEAR 3.7V 300MA 6HSON | |
| S-1131B38PD-N4XTFG | IC REG LINEAR 3.8V 300MA 6HSON | |
| S-1131B39PD-N4YTFG | IC REG LINEAR 3.9V 300MA 6HSON | |
| S-1131B40PD-N4ZTFG | IC REG LINEAR 4V 300MA 6HSON | |
| S-1131B41PD-N5ATFG | IC REG LINEAR 4.1V 300MA 6HSON | |
| S-1131B42PD-N5BTFG | IC REG LINEAR 4.2V 300MA 6HSON | |
| S-1131B43PD-N5CTFG | IC REG LINEAR 4.3V 300MA 6HSON | |
| S-1131B44PD-N5DTFG | IC REG LINEAR 4.4V 300MA 6HSON | |
| S-1131B45PD-N5ETFG | IC REG LINEAR 4.5V 300MA 6HSON | |
| S-1131B46PD-N5FTFG | IC REG LINEAR 4.6V 300MA 6HSON | |
| S-1131B47PD-N5GTFG | IC REG LINEAR 4.7V 300MA 6HSON | |
| S-1131B48PD-N5HTFG | IC REG LINEAR 4.8V 300MA 6HSON | |
| S-1131B49PD-N5ITFG | IC REG LINEAR 4.9V 300MA 6HSON | |
| S-1131B50PD-N5JTFG | IC REG LINEAR 5V 300MA 6HSON | |
| S-1131B51PD-N5KTFG | IC REG LINEAR 5.1V 300MA 6HSON | |
| S-1131B52PD-N5LTFG | IC REG LINEAR 5.2V 300MA 6HSON | |
| S-1131B53PD-N5MTFG | IC REG LINEAR 5.3V 300MA 6HSON | |
| S-1131B54PD-N5NTFG | IC REG LINEAR 5.4V 300MA 6HSON | |
| S-1131B55PD-N5OTFG | IC REG LINEAR 5.5V 300MA 6HSON | |
| S-1170B15PD-OTATFG | IC REG LINEAR 1.5V 800MA 6HSON | |
| S-1170B16PD-OTBTFG | IC REG LINEAR 1.6V 800MA 6HSON | |
| S-1170B17PD-OTCTFG | IC REG LINEAR 1.7V 800MA 6HSON | |
| S-1170B18PD-OTDTFG | IC REG LINEAR 1.8V 800MA 6HSON | |
| S-1170B19PD-OTETFG | IC REG LINEAR 1.9V 800MA 6HSON | |
| S-1170B20PD-OTFTFG | IC REG LINEAR 2V 800MA 6HSON | |
| S-1170B21PD-OTGTFG | IC REG LINEAR 2.1V 800MA 6HSON | |
| S-1170B22PD-OTHTFG | IC REG LINEAR 2.2V 800MA 6HSON | |
| S-1170B23PD-OTITFG | IC REG LINEAR 2.3V 800MA 6HSON | |
| S-1170B24PD-OTJTFG | IC REG LINEAR 2.4V 800MA 6HSON | |
| S-1170B25PD-OTKTFG | IC REG LINEAR 2.5V 800MA 6HSON | |
| S-1170B26PD-OTLTFG | IC REG LINEAR 2.6V 800MA 6HSON | |
| S-1170B27PD-OTMTFG | IC REG LINEAR 2.7V 800MA 6HSON | |
| S-1170B28PD-OTNTFG | IC REG LINEAR 2.8V 800MA 6HSON | |
| S-1170B29PD-OTOTFG | IC REG LINEAR 2.9V 800MA 6HSON | |
| S-1170B30PD-OTPTFG | IC REG LINEAR 3V 800MA 6HSON | |
| S-1170B31PD-OTQTFG | IC REG LINEAR 3.1V 800MA 6HSON | |
| S-1170B32PD-OTRTFG | IC REG LINEAR 3.2V 800MA 6HSON | |
| S-1170B33PD-OTSTFG | IC REG LINEAR 3.3V 800MA 6HSON | |
| S-1170B34PD-OTTTFG | IC REG LINEAR 3.4V 800MA 6HSON | |
| S-1170B35PD-OTUTFG | IC REG LINEAR 3.5V 800MA 6HSON | |
| S-1170B36PD-OTVTFG | IC REG LINEAR 3.6V 800MA 6HSON | |
| S-1170B37PD-OTWTFG | IC REG LINEAR 3.7V 800MA 6HSON | |
| S-1170B38PD-OTXTFG | IC REG LINEAR 3.8V 800MA 6HSON | |
| S-1170B39PD-OTYTFG | IC REG LINEAR 3.9V 800MA 6HSON | |
| S-1170B40PD-OTZTFG | IC REG LINEAR 4V 800MA 6HSON | |
| S-1170B41PD-OUATFG | IC REG LINEAR 4.1V 800MA 6HSON | |
| S-1170B42PD-OUBTFG | IC REG LINEAR 4.2V 800MA 6HSON | |
| S-1170B43PD-OUCTFG | IC REG LINEAR 4.3V 800MA 6HSON | |
| S-1170B44PD-OUDTFG | IC REG LINEAR 4.4V 800MA 6HSON | |
| S-1170B45PD-OUETFG | IC REG LINEAR 4.5V 800MA 6HSON | |
| S-1170B46PD-OUFTFG | IC REG LINEAR 4.6V 800MA 6HSON | |
| S-1170B47PD-OUGTFG | IC REG LINEAR 4.7V 800MA 6HSON | |
| S-1170B48PD-OUHTFG | IC REG LINEAR 4.8V 800MA 6HSON | |
| S-1170B49PD-OUITFG | IC REG LINEAR 4.9V 800MA 6HSON | |
| S-1170B50PD-OUJTFG | IC REG LINEAR 5V 800MA 6HSON | |
| S-1170B51PD-OUKTFG | IC REG LINEAR 5.1V 800MA 6HSON | |
| S-1170B52PD-OULTFG | IC REG LINEAR 5.2V 800MA 6HSON | |
| S-1170B53PD-OUMTFG | IC REG LINEAR 5.3V 800MA 6HSON | |
| S-1170B54PD-OUNTFG | IC REG LINEAR 5.4V 800MA 6HSON | |
| S-1170B55PD-OUOTFG | IC REG LINEAR 5.5V 800MA 6HSON |
منتوج وصف
تفاصيل المنتج
سلسلة S-1131 هو منظم الجهد الإيجابي مع الجهد المنخفض الخروج، الجهد الخروج العالي
الدقة، وانخفاض استهلاك التيار المطور على أساس تكنولوجيا CMOS.
الخصائص
•جهد الخروج: 1.5 فولت إلى 5.5 فولت، يمكن اختيارها في خطوات 0.1 فولت.•جهد الخروج عالي الدقة: ± 1.0٪
•الجهد المنخفض للخروج: 250 م ف. نموذج (3.0 ف منتج الخروج، IOUT = 100 mA)
• استهلاك التيار المنخفض: أثناء التشغيل: 35 ميكرو أمبيا، 65 ميكرو أمبيا كحد أقصى. أثناء الإيقاف: 0.1 ميكرو أمبيا كحد أقصى، 1.0 ميكرو أمبيا كحد أقصى.
• القدرة على التيار القصوى العالية: 300 mA الخروج ممكن (في VIN ≥VOUT ((S) +1.0 فولت)
• دائرة تشغيل / إيقاف: تضمن عمر بطارية طويل.
• رفض موجة عالية: 70 ديسيبل نموذجية (في 1.0 كيلو هرتز)
•حماية متضمنة من التيار الزائد: يمكن تقييد التيار الزائد من الترانزستور الخارجي.
•حزمة صغيرة: SOT-89-3، SOT-89-5, 6-Pin HSON ((أ))
•المنتجات الخالية من الرصاص
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ABLIC |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | الشريط والفكرة (TR) |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 6-WDFN منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | 6-HSON |
| الجهد المدخل | ما يصل إلى 6.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 300mA |
| الجهد الخارجي | 1.5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 1 فولت @ 100mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | 500 ميجاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.5 فولت |
| الجهد المدخل-MAX | 6.5 فولت |
| التيار الخارجي | 300 mA |
| الجهد المدخل-MIN | 2 فولت |
| تنظيم الحمل | 40 ميلو فولت |
| دقة تنظيم الجهد | 1 ٪ |
| الحزمة | HSON-6 |
| الجهد الخارجي | 1 فولت عند 100 mA |
| الجهد الخارجي القصوى | 1.05 فولت عند 100 mA |
| نظام الخط | 0.2 % / V |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 1.5V 300mA 6-HSON (A) (2.9x2.8)
منظومة الجهد من الجهد الخارجي 1.5 فولت 1% 0.25mV
