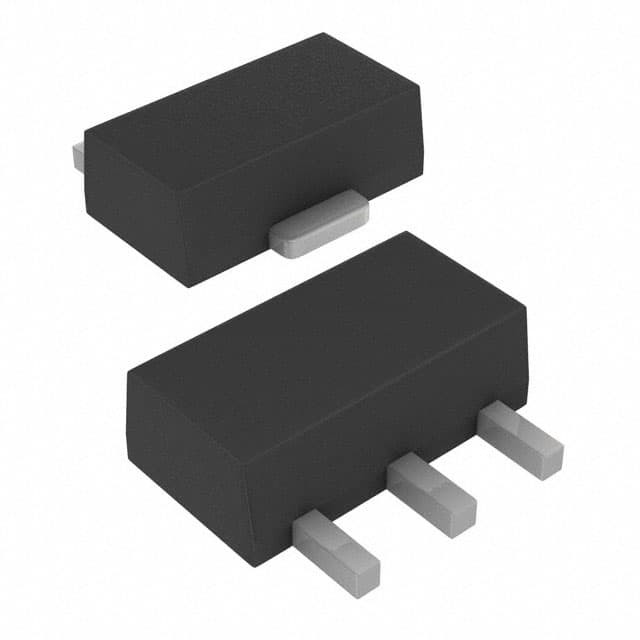

NJM78L08UA-TE1 IC REG LINEAR 8V 100MA SOT89 Nisshinbo Micro Devices Inc.
| اسم العلامة التجارية | Nisshinbo Micro Devices Inc. |
|---|---|
| رقم الموديل | NJM78L08UA-TE1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 30 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 8 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | - | التيار - الإخراج | 100 مللي أمبير |
| الحالي - هادئ (Iq) | 6 مللي أمبير | التيار - العرض (الحد الأقصى) | - |
| PSRR | 66 ديسيبل (120 هرتز) | ميزات التحكم | - |
| ميزات الحماية | على درجة الحرارة ، ماس كهربائى | درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | TO-243AA |
| حزمة أجهزة المورد | سوت - 89 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| NJM78L08UA-TE1 | IC REG LINEAR 8V 100MA SOT89 | |
| NJM78L05UA-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L06UA-TE1 | IC REG LINEAR 6V 100MA SOT89-3 | |
| NJW4184U3-33B-TE2 | IC REG LINEAR 3.3V 300MA SOT89-3 | |
| NJM78L09UA-TE1 | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L12UA-TE1 | IC REG LINEAR 12V 100MA SOT89-3 | |
| NJW4181U3-33B-TE2 | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| NJM79L09SU3-TE1 | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJW4107U3-33B-TE1 | IC REG LINEAR 3.3V 300MA SOT89-3 | |
| NJM79L05SU3-TE1 | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM78L12SU3-TE1 | IC REG LINEAR 12V 100MA SOT89-3 | |
| NJM78L15UA-TE1 | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L15SU3-TE1 | IC REG LINEAR 15V 100MA SOT89-3 | |
| NJM78L08SU3-TE1 | IC REG LINEAR 8V 100MA SOT89-3 | |
| NJM78L10SU3-TE1 | IC REG LINEAR 10V 100MA SOT89-3 | |
| NJM78L06SU3-TE1 | IC REG LINEAR 6V 100MA SOT89-3 | |
| NJU7201U55 | IC REG LINEAR 5.5V 100MA SOT89-3 | |
| NJM78L18UA-TE1 | IC REG LINEAR 18V 100MA SOT89 | |
| NJM78L20UA-TE1 | IC REG LINEAR 20V 100MA SOT89 | |
| NJM78L09UA-TE2 | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L15UA-TE2 | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L10UA-TE1 | IC REG LINEAR 10V 100MA SOT89-3 | |
| NJM79L12SU3-TE1 | IC REG LINEAR -12V 100MA SOT89-3 | |
| NJM79L08SU3-TE1 | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L15SU3-TE1 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L06SU3-TE1 | IC REG LINEAR -6V 100MA SOT89-3 | |
| NJU7231U30 | IC REG LINEAR 3V 100MA SOT89 | |
| NJM2390U-TE1 | IC REG LIN POS ADJ 100MA SOT89-3 | |
| NJM78L05SU3-TE1 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJU7231U12-TE1 | IC REG LINEAR 1.2V 100MA SOT89 | |
| NJU7231U18-TE1# | IC REG LINEAR 1.8V 100MA SOT89 | |
| NJU7231U30-TE1# | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7231U50-TE1# | IC REG LINEAR 5V 100MA SOT89 | |
| NJW4104U3-33B-TE1 | IC REG LINEAR 3.3V 200MA SOT89-3 | |
| NJW4104U3-05B-TE1 | IC REG LINEAR 5V 200MA SOT89-3 | |
| NJU7201U35 | IC REG LINEAR 3.5V 100MA SOT89-3 | |
| NJU7201U32 | IC REG LINEAR 3.2V 100MA SOT89-3 | |
| NJU7222U30 | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7222U30-TE1 | IC REG LINEAR 3V 100MA SOT89-3 | |
| NJW4181U3-25B-TE2 | IC REG LINEAR 2.5V 100MA SOT89-3 | |
| NJW4182U3-05-TE1 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJW4182U3-33-TE1 | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| NJW4184U3-05B-TE2 | IC REG LINEAR 5V 300MA SOT89-3 | |
| NJM78LR05BU-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJW4181U3-05B-TE2 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJW4107U3-05B-TE1 | IC REG LINEAR 5V 300MA SOT89-3 | |
| NJM78L20UA | IC REG LINEAR 20V 100MA SOT89 | |
| NJM79L18UA | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM79L24UA | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJM79L18UATE1 | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM78L05UATE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L05UATE2 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7211U12 | IC REG LINEAR -1.2V 100MA SOT89 | |
| NJU7222U50 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7231U30-TE1 | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7231U50-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7231U18-TE1 | IC REG LINEAR 1.8V 100MA SOT89 | |
| NJM78L02UA | IC REG LINEAR 2.6V 100MA SOT89 | |
| NJM78L05UA | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L06UA | IC REG LINEAR 6V 100MA SOT89 | |
| NJM78L08UA | IC REG LINEAR 8V 100MA SOT89 | |
| NJM78L09UA | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L12UA | IC REG LINEAR 12V 100MA SOT89 | |
| NJM78L15UA | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L18UA | IC REG LINEAR 18V 100MA SOT89 | |
| NJM78L24UA | IC REG LINEAR 24V 100MA SOT89 | |
| NJM79L05UA | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM79L06UA | IC REG LINEAR -6V 100MA SOT89-3 | |
| NJM79L08UA | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L09UA | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJM79L12UA | IC REG LINEAR -12V 100MA SOT89 | |
| NJM79L15UA | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L18UA-TE1 | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM79L24UA# | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJU7222U50# | IC REG LINEAR 5V 100MA SOT89 | |
| NJM79L15UA-TE2 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L09UA-TE1 | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJM79L15UA-TE1 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L24UA-TE1 | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJM79L05UA-TE1 | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM79L08UA-TE1 | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L12UA-TE1 | IC REG LINEAR -12V 100MA SOT89 |
منتوج وصف
تفاصيل المنتج
■ وصف عام
تم تصنيع سلسلة NJM78L00 من منظمات الجهد الإيجابي ذات 3 محطات باستخدام عملية New JRC Planar epitaxial. تستخدم هذه المنظمات الحد الداخلي للتيار والإيقاف الحراري ،مما يجعلهم لا يمكن تدميرهمإذا تم توفير تدفق الحرارة الكافي، فإنها يمكن أن توفر ما يصل إلى 100mA التيار الخارجي. They are intended as fixed voltage regulators in a wide range of applications including local or on-card regulation for elimination of noise and distribution problems associated with single-point regulationبالإضافة إلى ذلك ، يمكن استخدامها مع عناصر تمرير الطاقة لصنع منظمات الجهد عالية التيار. تستخدم سلسلة NJM78L00 كبديل لمزيج Zener diode / resistor ،يوفر تحسن فعال في معوقة الإخراج من أمرين من العدد، جنبا إلى جنب مع انخفاض التيار الهادئ وأقل الضوضاء.
■ الخصائص
● الحد الأقصى للتيار الداخلي● حماية الحرارة الداخلية
● رفض التموجات الممتاز
● يضمن التيار الخارجي 100mA
● مخطط الحزمة TO-92، SOT-89
● تقنية ثنائية القطب
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | راديو اليابان الجديدة |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | NJM78 |
| التعبئة | الشريط والفكرة (TR) |
| وحدة الوزن | 0.004603 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | NJM78L08 |
| الحزمة | TO-243AA |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | SOT-89 |
| الجهد المدخل | ما يصل إلى 30 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 100mA |
| الجهد الخارجي | 8 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | - |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | 300 ميغاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| القطبية | إيجابية |
| الجهد الخارجي | 8.4 فولت |
| الجهد المدخل-MAX | 30 فولت |
| التيار الخارجي | 100 mA |
| الجهد المدخل-MIN | 30 فولت |
| تنظيم الحمل | 100 ميلو فولت |
| الحزمة | SOT-89 |
| نظام الخط | 225 ميلو فولت |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| L78L08ABZTR دوائر الطاقة |
0.1A المنظمات الجهد الإيجابي | STMيكروإلكترونيات | NJM78L08UA-TE1 مقابل L78L08ABZTR |
| L78L08ACUTR دوائر الطاقة |
0.1A المنظمات الجهد الإيجابي | STMيكروإلكترونيات | NJM78L08UA-TE1 مقابل L78L08ACUTR |
| UA78L08ACLP دوائر الطاقة |
منظمات خطية ذات الجهد الإيجابي من 100 مآ و 30 فولت VIN 3-TO-92 0 إلى 125 | أدوات تكساس | NJM78L08UA-TE1 مقابل UA78L08ACLP |
| NJM78L08UA دوائر الطاقة |
جهاز تحكم معياري إيجابي ثابت، 8VBIPolar، PSSO3، SOT-89، 3 PIN | شركة " نيو جابان راديو " | NJM78L08UA-TE1 مقابل NJM78L08UA |
| MC78L08ABPG دوائر الطاقة |
منظم التوتر الخطي، 100 مآ، 5 إلى 24 فولت، فولت إيجابي: 8.0 فولت؛ TJ = -40 درجة مئوية إلى + 125 درجة مئوية، TO-92 (TO-226) 5.33mm ارتفاع الجسم، 2000-BLKBG | على أشباه الموصل | NJM78L08UA-TE1 مقابل MC78L08ABPG |
| MC78L08ACP دوائر الطاقة |
منظم الجهد الخطي، 100 mA، 5 إلى 24 فولت، إيجابي، 10000-BLKBG | على أشباه الموصل | NJM78L08UA-TE1 مقابل MC78L08ACP |
| L78L08ACZ دوائر الطاقة |
0.1A المنظمات الجهد الإيجابي | STMيكروإلكترونيات | NJM78L08UA-TE1 مقابل L78L08ACZ |
| UA78L08ACPK دوائر الطاقة |
منظمات الخطية ذات الجهد الإيجابي من 100 مآ و 30 فولت 3-SOT-89 0 إلى 125 | أدوات تكساس | NJM78L08UA-TE1 مقابل UA78L08ACPK |
| L78L08ABUTR دوائر الطاقة |
0.1A المنظمات الجهد الإيجابي | STMيكروإلكترونيات | NJM78L08UA-TE1 مقابل L78L08ABUTR |
| MC78L08ACPG دوائر الطاقة |
منظم التوتر الخطي، 100 مآ، 5 إلى 24 فولت، فولت إيجابي: 8.0 فولت؛ TJ = 0 °C إلى + 125 °C، TO-92 (TO-226) 5.33mm ارتفاع الجسم، 2000-BLKBG | على أشباه الموصل | NJM78L08UA-TE1 مقابل MC78L08ACPG |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 8V 100mA SOT-89
منظمات الجهد الخطي 3 فترة Pos Vreg 30V 100mA 350mW
