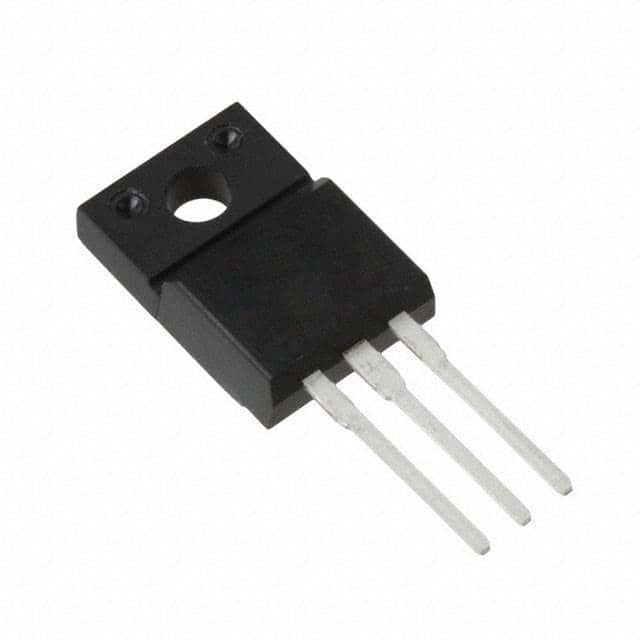

NJM7805FA IC REG LINEAR 5V 1.5A TO220F نيشينبو ميكرو أجهزة
| اسم العلامة التجارية | Nisshinbo Micro Devices Inc. |
|---|---|
| رقم الموديل | NJM7805FA |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 35 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 5 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | - | التيار - الإخراج | 1.5أ |
| الحالي - هادئ (Iq) | 6 مللي أمبير | التيار - العرض (الحد الأقصى) | - |
| PSRR | 78 ديسيبل (120 هرتز) | ميزات التحكم | - |
| ميزات الحماية | على درجة الحرارة ، ماس كهربائى | درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | من خلال الثقب | الحزمة / الحقيبة | TO-220-3 عبوة كاملة |
| حزمة أجهزة المورد | TO-220F |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| NJM7805FA | IC REG LINEAR 5V 1.5A TO220F | |
| NJM78M12FA | IC REG LINEAR 12V 500MA TO220F | |
| NJM7815FA | IC REG LINEAR 15V 1.5A TO220F | |
| NJM7824FA | IC REG LINEAR 24V 1.5A TO220F | |
| NJM7806FA | IC REG LINEAR 6V 1.5A TO220F | |
| NJM7808FA | IC REG LINEAR 8V 1.5A TO220F | |
| NJM78M05FA | IC REG LINEAR 5V 500MA TO220F | |
| NJM7820FA | IC REG LINEAR 20V 1.5A TO220F | |
| NJM7812FA | IC REG LINEAR 12V 1.5A TO220F | |
| L78M05CP | IC REG LINEAR 5V 500MA TO220FP | |
| BA178M24T | IC REG LINEAR 24V 500MA TO220FP | |
| BA09T | IC REG LINEAR 9V 1A TO220FP | |
| NJM78M06FA | IC REG LINEAR 6V 500MA TO220F | |
| NJM78M08FA | IC REG LINEAR 8V 500MA TO220F | |
| NJM78M09FA | IC REG LINEAR 9V 500MA TO220F | |
| NJM78M15FA | IC REG LINEAR 15V 500MA TO220F | |
| NJM78M18FA | IC REG LINEAR 18V 500MA TO220F | |
| NJM78M20FA | IC REG LINEAR 20V 500MA TO220F | |
| NJM78M24FA | IC REG LINEAR 24V 500MA TO220F | |
| NJM7818FA | IC REG LINEAR 18V 1.5A TO220F | |
| NJM7924FA | IC REG LINEAR -24V 1.5A TO220F | |
| NJU7223F18# | IC REG LINEAR 1.8V 500MA TO220F | |
| NJU7223F50 | IC REG LINEAR 5V 500MA TO220F | |
| NJM79M08FA | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M18FA | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA | IC REG LINEAR -24V 500MA TO220F | |
| NJU7223F18 | IC REG LINEAR 1.8V 500MA TO220F | |
| NJM2930F85 | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM2930F05 | IC REG LINEAR 5V 150MA TO220 | |
| NJM2930F85# | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM317F | IC REG LIN POS ADJ 1.5A TO220F | |
| NJM7905FA | IC REG LINEAR -5V 1.5A TO220F | |
| NJM7906FA | IC REG LINEAR -6V 1.5A TO220F | |
| NJM7908FA | IC REG LINEAR -8V 1.5A TO220F | |
| NJM7909FA | IC REG LINEAR -9V 1.5A TO220F | |
| NJM7912FA | IC REG LINEAR -12V 1.5A TO220F | |
| NJM7915FA | IC REG LINEAR -15V 1.5A TO220F | |
| NJM7918FA | IC REG LINEAR -18V 1.5A TO220F | |
| NJM79M05FA | IC REG LINEAR -5V 500MA TO220F | |
| NJM79M06FA | IC REG LINEAR -6V 500MA TO220F | |
| NJM79M08FA# | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M09FA | IC REG LINEAR -9V 500MA TO220F | |
| NJM79M12FA | IC REG LINEAR -12V 500MA TO220F | |
| NJM79M15FA | IC REG LINEAR -15V 500MA TO220F | |
| NJM79M18FA# | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA# | IC REG LINEAR -24V 500MA TO220F | |
| L7809CP | IC REG LINEAR 9V 1.5A TO220FP | |
| TA58L05S(FJTN,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(FJTN,QM) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2DNS,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2PEV,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2YAZ,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(SUMIS,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,APNQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ASHIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,COMTQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,HY-ATQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,L2SUMIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2MTDQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2TOKQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS4NSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,Q(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,SUMISQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L06S,HY-ATQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,Q(J | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,SUMISQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L08S(FJTN,AQ) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S(FJTN,QM) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,Q(J | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,SUMISQ(M | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L10S,Q(J | IC REG LINEAR 10V 250MA TO220NIS | |
| TA58L12S(FJTN,AQ) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S(FJTN,QM) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,ASHIQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,LS1TOKQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,Q(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,WNLQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L15S,Q(J | IC REG LINEAR 15V 250MA TO220NIS | |
| TA58M05S(AFT,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(BEF,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(LBS2PP,AQ | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YAZK,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YNS,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,HOTIKIQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,KDQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,Q(J | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,SUMISQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M06S,MTDQ(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,MTDQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,Q(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,SUMISQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M08S(FJTN,AQ) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(FJTN,QM) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(LS2FJT,AQ | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M12S,Q(J | IC REG LINEAR 12V 500MA TO220NIS | |
| TA58M15S,Q(J | IC REG LINEAR 15V 500MA TO220NIS |
منتوج وصف
تفاصيل المنتج
■ وصف عام
تم تصميم سلسلة NJM7800 من منظمات الجهد الإيجابي المتجانسة ذات 3 محطات باستخدام عملية New JRC Planar epitaxial. تستخدم هذه المنظمات الحد الداخلي للتيار ،إيقاف الحرارة وتعويض المنطقة الآمنة مما يجعلها غير قابلة للتدميرإذا تم توفير تدفق الحرارة الكافي، فإنها يمكن أن توفر أكثر من 1A التيار الخارجي.وهي مصممة كمحكمات فولتاج ثابت في مجموعة واسعة من التطبيقات بما في ذلك التنظيم المحلي (على البطاقة) للقضاء على مشاكل التوزيع المرتبطة بتنظيم نقطة واحدةبالإضافة إلى استخدامها كمنظمات فولتاج ثابتة، يمكن استخدام هذه الأجهزة مع المكونات الخارجية للحصول على فولتاجات وتيارات الخروج القابلة للتعديل.
■ الخصائص
• فولتاج العمل• الحد الأقصى لتيار الدائرة القصيرة الداخلي
• حماية الحرارة الداخلية من الإفراط
• رفض التموج الممتاز
• التيار الخارجي المضمون 1.5A
• مخطط الحزمة TO-220F، TO-252
• التكنولوجيا ثنائية القطب
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | راديو اليابان الجديدة |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | NJM78 |
| التعبئة | الحمولة |
| وحدة الوزن | 2300 غرام |
| أسلوب التثبيت | من خلال الثقب |
| الاسم التجاري | NJM7805 |
| الحزمة | TO-220-3 حزمة كاملة |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | من خلال الثقب |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | TO-220F |
| الجهد المدخل | ما يصل إلى 35 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 1.5أ |
| الجهد الخارجي | 5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | - |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | 16000 ميغاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| القطبية | إيجابية |
| الجهد الخارجي | 5 فولت |
| الجهد المدخل-MAX | 35 فولت |
| التيار الخارجي | 1.5 أ |
| الجهد المدخل-MIN | 7 فولت |
| تنظيم الحمل | 50 ميلو فولت |
| نظام الخط | 50 ميلو فولت |
| رفض موجة إمدادات الطاقة (PSRR) | 78 ديسيبل |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| L7805 دوائر الطاقة |
جهاز تنظيم إيجابي ثابت بقوة 5 فولت MBFM2 | STMيكروإلكترونيات | NJM7805FA مقابل L7805 |
| LM340T-5.0/NOPB دوائر الطاقة |
1.5A، المنظم الخطي للخروج الثابت 3-TO-220 0 إلى 125 | أدوات تكساس | NJM7805FA مقابل LM340T-5.0/NOPB |
| MC78M05ABDTRKG دوائر الطاقة |
منظم الجهد الخطي، 500 مآ، 5 إلى 24 فولت، PSRR عالية، ووت إيجابية: 5.0 فولت؛ TJ = -40؟ إلى + 125؟C، DPAK (مقياس واحد) إلى 252، 2500-REEL | على أشباه الموصل | NJM7805FA مقابل MC78M05ABDTRKG |
| MC7805CD2TR4G دوائر الطاقة |
منظم التوتر الخطي، 1 A، 5 إلى 24 فولت، فولت إيجابي: 5.0 فولت؛ TJ = 0 °C إلى + 125 °C، 3 LEAD D2PAK، 800-REEL | على أشباه الموصل | NJM7805FA مقابل MC7805CD2TR4G |
| L7808CV دوائر الطاقة |
وحدة التحكم في الجهد الإيجابي | STMيكروإلكترونيات | NJM7805FA مقابل L7808CV |
| MC78M12CDTG دوائر الطاقة |
منظم الجهد الخطي ، 500 mA ، 5 إلى 24 فولت ، PSRR العالي ، Vout الإيجابي: 12 فولت ؛ TJ = 0 ° إلى + 125 ° C ، DPAK (مقياس واحد) TO-252 ، 75-TUBE | على أشباه الموصل | NJM7805FA مقابل MC78M12CDTG |
| MC78M05BDTRKG دوائر الطاقة |
منظم الجهد الخطي، 500 مآ، 5 إلى 24 فولت، PSRR عالية، ووت إيجابية: 5.0 فولت؛ TJ = -40؟ إلى + 125؟C، DPAK (مقياس واحد) إلى 252، 2500-REEL | على أشباه الموصل | NJM7805FA مقابل MC78M05BDTRKG |
| LM7805CT/NOPB دوائر الطاقة |
1.5-أ، منتظمات الجهد الثابت من 3-TO-220 0 إلى 125 | أدوات تكساس | NJM7805FA مقابل LM7805CT/NOPB |
| UA7805CKCS دوائر الطاقة |
1.5-A، 40-فولت ثابتة المنظم الخطية الإيجابية 3-TO-220 0 إلى 125 | أدوات تكساس | NJM7805FA مقابل UA7805CKCS |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 5V 1.5A TO-220F
منظمات الجهد الخطي 5V 1.5A 3 محطة
