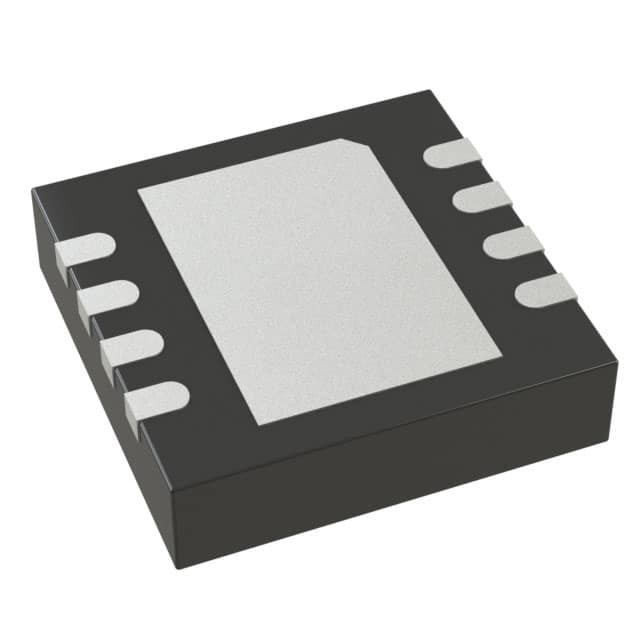

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | LT3014EDD#TRPBF |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 80 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 1.22 فولت | الجهد - الإخراج (الحد الأقصى) | 60 فولت |
| تسرب الجهد (الحد الأقصى) | 0.57 فولت @ 20mA | التيار - الإخراج | 20ma |
| الحالي - هادئ (Iq) | 20 | التيار - العرض (الحد الأقصى) | 1 مللي أمبير |
| PSRR | 70 ديسيبل (120 هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | التيار الزائد، درجة الحرارة الزائدة، القطبية العكسية | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-WFDFN وسادة مكشوفة |
| حزمة أجهزة المورد | 8-DFN (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LT3014EDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1964IDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3080EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3020EDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT1964EDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3014IDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965EDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965EDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT1965IDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3088HDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3015EDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3020EDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3082IDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT3082IDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT3014BIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3015EDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3015EDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT1965IDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3020EDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020EDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020IDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT1965IDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3020EDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3014HVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965IDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT1965IDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT3015EDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015IDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015IDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3082EDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT1964EDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT1965EDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT1965EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080EDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015EDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3015IDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3080EDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015IDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3088EDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3020IDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3014BHVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT3088IDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3014BEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3088HDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3082EDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
| LT1964IDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3080EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965EDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT3014BHVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3080IDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3015IDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT1965EDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT3015EDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
| LT3014EDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3015EDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3020EDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020EDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020EDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3020IDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
| LT3020IDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3020IDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3020IDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3014BIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014IDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BHVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014BHVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3014HVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1965EDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT1965EDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
| LT3088EDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3080IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT1965IDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
| LT1965IDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
| LT1965IDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
| LT3088IDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
| LT3020IDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
| LT3015EDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015EDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015EDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015EDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3015EDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015IDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
| LT3015IDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3015IDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
| LT3015IDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
| LT3020IDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
| LT3015EDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
| LT3015EDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
| LT3015IDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
| LT3014BEDD#TR | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT1964IDD | IC REG LIN NEG ADJ 200MA 8DFN | |
| LT3014BEDD | IC REG LINEAR POS ADJ 20MA 8DFN | |
| LT3020IDD | IC REG LINEAR POS ADJ 100MA 8DFN | |
| LT3080EDD | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080EDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3080IDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
| LT3082IDD | IC REG LINEAR POS ADJ 200MA 8DFN |
منتوج وصف
تفاصيل المنتج
الوصف
LT®3014 هو جهاز تنظيم خطي ذو فولتاج عالية ، ذو طاقة صغيرة ، قادر على توفير 20mA من التيار الخارجي مع فولتاج انقطاع 350mV.مصممة للاستخدام في أنظمة تعمل بالبطاريات أو عالية الجهد، فإن التيار الهادئ المنخفض (7μA في التشغيل و 1μA في الإيقاف) يجعل LT3014 خيارا مثاليا. يتم التحكم في التيار الهادئ بشكل جيد أيضًا في الانقطاع.تتضمن الميزات الأخرى لـ LT3014 القدرة على العمل مع مكثفات خروج صغيرة جدًا. المنظمات مستقرة مع 0.47μF على الناتج بينما تتطلب معظم الأجهزة القديمة ما بين 10μF و 100μF للاستقراريمكن استخدام مكثفات السيراميك الصغيرة دون إضافة ESR اللازمة كما هو شائع مع المنظمين الآخرين. تتضمن دوائر الحماية الداخلية حماية البطارية العكسية، الحد من التيار،الحد الحراري وحماية التيار العكسي.
الخصائص
■ مجموعة واسعة من فولت الدخول: 3 فولت إلى 80 فولت■ التيار الهادئ المنخفض: 7μA
■ فولتاج انقطاع منخفض: 350mV
■ التيار الخارجي: 20mA
■ LT3014HV ينجو من 100 فولت عابر (2ms)
■ لا حاجة إلى ثنائيات حماية
■ مخرج قابل للتعديل من 1.22 فولت إلى 60 فولت
■ 1μA تيار هاديء في حالة الإيقاف
■ مستقرة مع مكثف الخروج 0.47μF
■ مستقرة مع المكثفات من الألومنيوم أو التنتال أو السيراميك
■ حماية بطارية عكسية
■ لا يوجد تدفق تيار عكسي من الإخراج
■ الحد الحراري
■ متوفرة في حزم ThinSOTTM ذات 5 قواعد و 8 قواعد DFN
التطبيقات
■ المنظمات ذات التيار المنخفض والجهد العالي■ جهاز تنظيم للأنظمة التي تعمل بالبطاريات
■ تطبيقات الاتصالات
■ تطبيقات السيارات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية / التكنولوجيا الخطية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| الحزمة | 8-WFDFN منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 8-DFN (3x3) |
| الجهد المدخل | 3 فولت ~ 80 فولت |
| التيار الخارجي | 20mA |
| الجهد الخارجي | 1.22 فولت ~ 60 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.35 فولت @ 20mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 25mA |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 1.22 فولت ~ 60 فولت 20mA 8-DFN (3x3)
LT3014 - 20mA ، 3V إلى 80V المنظم الخطي للطاقة الدقيقة المنخفضة
