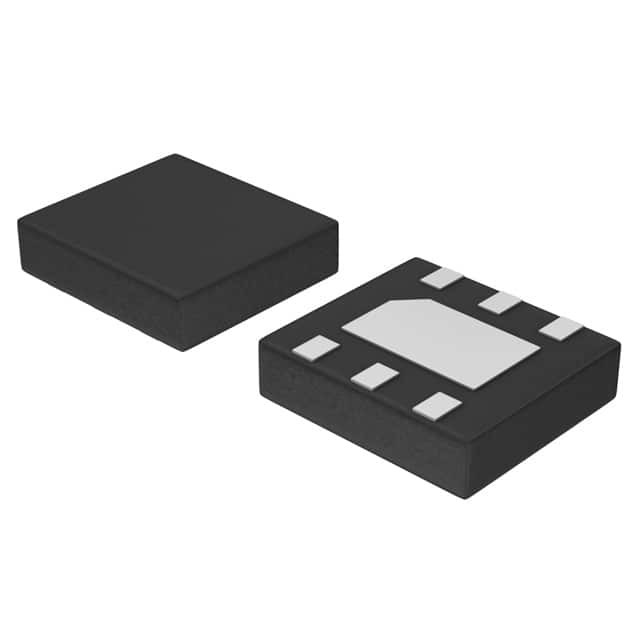

NCP692MN33T2G IC REG LINEAR 3.3V 1A 6DFN على نصف

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
---|---|---|---|
عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 6 فولت |
الجهد - المخرجات (دقيقة / ثابتة) | 3.3 فولت | الجهد - الإخراج (الحد الأقصى) | - |
تسرب الجهد (الحد الأقصى) | 0.25 فولت @ 1A | التيار - الإخراج | 1 أ |
الحالي - هادئ (Iq) | 200 أوم | التيار - العرض (الحد الأقصى) | 240 ميكرو أمبير |
PSRR | - | ميزات التحكم | يُمكَِن |
ميزات الحماية | على درجة الحرارة ، ماس كهربائى | درجة حرارة العمل | -40°C ~ 85°C |
نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 6-VDFN وسادة مكشوفة |
حزمة أجهزة المورد | 6-DFN (3x3) |
Part Number | Description | |
---|---|---|
NCP692MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV8187AML180TAG | IC REG LINEAR 1.8V 1.2A 6DFNW | |
NCP606MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP690MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8570BMN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCV8605MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCV8560MN330R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCV5661MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCV8605MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8187AMN180TAG | IC REG LINEAR 1.8V 1.2A 6DFN | |
NCP605MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCP605MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCP692MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8187AML120TAG | IC REG LINEAR 1.2V 1.2A 6DFNW | |
NCV8570BMN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCV8570BMN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCP605MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP606MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCP606MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCP691MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV5661MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV5661MN12T2G | IC REG LINEAR 1.2V 1A 6DFN | |
NCP5661MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8605MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP623MN-50R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCP605MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCP571MN12TBG | IC REG LINEAR 1.2V 150MA 6DFN | |
NCP690MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCP606MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCV5661MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8187AMN120TAG | IC REG LINEAR 1.2V 1.2A 6DFN | |
NCV8623MN-50R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCP690MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCV5661MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCV571MN09TBG | IC REG LINEAR 0.9V 150MA 6DFN | |
NCV571MN10TBG | IC REG LINEAR 1V 150MA 6DFN | |
NCV571MN12TBG | IC REG LINEAR 1.2V 150MA 6DFN | |
NCP571MN08TBG | IC REG LINEAR 0.8V 150MA 6DFN | |
NCP623MN-28R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP623MN-25R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8623MN-33R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCV8623MN-28R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP606MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP692MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP691MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8570BMN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCV8570BMN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCV8690MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV8560MN500R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCV8560MN150R2G | IC REG LINEAR 1.5V 150MA 6DFN | |
NCV5661MN28T2G | IC REG LINEAR 2.8V 1A 6DFN | |
NCV5661MN30T2G | IC REG LINEAR 3V 1A 6DFN | |
NCP5661MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP5661MN28T2G | IC REG LINEAR 2.8V 1A 6DFN | |
NCP5661MN30T2G | IC REG LINEAR 3V 1A 6DFN | |
NCV8605MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCV8605MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCV8605MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCV8606MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV8606MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCV8606MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCV8606MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCP692MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP5661MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8606MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCV8606MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP500SQL25T1 | IC REG LINEAR 2.5V 150MA 6DFN | |
NCP500SQL18T1 | IC REG LINEAR 1.8V 150MA 6DFN | |
NCP500SQL27T1 | IC REG LINEAR 2.7V 150MA 6DFN | |
NCP500SQL33T1 | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP500SQL50T1 | IC REG LINEAR 5V 150MA 6DFN | |
NCP500SQL28T1 | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP500SQL30T1 | IC REG LINEAR 3V 150MA 6DFN | |
NCP500SQL18T1G | IC REG LINEAR 1.8V 150MA 6DFN | |
NCP500SQL25T1G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCP500SQL27T1G | IC REG LINEAR 2.7V 150MA 6DFN | |
NCP500SQL28T1G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP500SQL30T1G | IC REG LINEAR 3V 150MA 6DFN | |
NCP500SQL50T1G | IC REG LINEAR 5V 150MA 6DFN | |
NCP623MN-33R2 | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP623MN-50R2 | IC REG LINEAR 5V 150MA 6DFN | |
NCP700MN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCP700MN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCP565MN30T2G | IC REG LINEAR 3V 1.5A 6DFN | |
NCP600MN130R2G | IC REG LINEAR 1.3V 150MA 6DFN | |
NCP605MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCP605MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCP623MN-30R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCP700MN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCP700MN275R2G | IC REG LINEAR 2.75V 200MA 6DFN | |
NCP700MN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCV8560MN180R2G | IC REG LINEAR 1.8V 150MA 6DFN | |
NCV8560MN250R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8560MN280R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCV8560MN300R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCV8560MN350R2G | IC REG LINEAR 3.5V 150MA 6DFN | |
NCP606MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV5661MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8570MN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCV8570MN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCV8570MN275R2G | IC REG LINEAR 2.75V 200MA 6DFN | |
NCV8570MN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCV8570MN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCV8570MN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCP565MN12T2G | IC REG LINEAR 1.2V 1.5A 6DFN | |
NCP565MN15T2G | IC REG LINEAR 1.5V 1.5A 6DFN | |
NCP565MN28T2G | IC REG LINEAR 2.8V 1.5A 6DFN | |
NCP565MN33T2G | IC REG LINEAR 3.3V 1.5A 6DFN | |
NCP565MNADJT2G | IC REG LINEAR POS ADJ 1.5A 6DFN | |
NCP5661MN12T2G | IC REG LINEAR 1.2V 1A 6DFN | |
NCP5661MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP5661MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCP700MN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCP690MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCP690MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP691MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP690MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP691MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP691MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP571MN09TBG | IC REG LINEAR 0.9V 150MA 6DFN | |
NCP571MN10TBG | IC REG LINEAR 1V 150MA 6DFN | |
NCV571MN08TBG | IC REG LINEAR 0.8V 150MA 6DFN | |
NCV8605MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV8605MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCV8606MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8606MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP692MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCP623MN-33R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP606MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8623MN-25R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8623MN-30R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCV8623MN-40R2G | IC REG LINEAR 4V 150MA 6DFN | |
NCP500SQL33T1G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP605MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCP605MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP606MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCP691MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCP692MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCV8560MNADJR2G | IC REG LINEAR POS ADJ 150MA 6DFN |
تفاصيل المنتج
1 A، IGND المنخفض، المنظم منخفض جدا (VLDO) مع / بدون تمكين
توفر عائلة NCP690 ، NCP691 ، NCP692 CMOS LDO 1 A من التيار الخارجي مع ESD المحسن في إما خيارات الجهد الثابت أو جهد الخروج القابل للتعديل من 5.0 فولت إلى 1.25 فولت.تم تصميم هذا الجهاز لتطبيقات محدودة في المساحة والبطاريات المحمولة وتقدم ميزات إضافية مثل PSRR عالية، انخفاض استهلاك التيار الهادئ والأرضي، وتشغيل منخفض الضوضاء، وقطع قصير وحماية حرارية.تم تصميم الجهاز لاستخدامه مع مكثفات السيراميك منخفضة التكلفة ويتم تعبئتها في حزمة 6−Lead DFN3x3.
الخصائص
• خيارات الجهد الخارجي: قابلة للتعديل، 1.5 فولت، 1.8 فولت، 2.5 فولت، 3.3 فولت، 5.0 فولتخيارات أخرى ممكنة
• الخروج القابل للتعديل بواسطة المقاومات الخارجية من 5.0 فولت إلى 1.25 فولت
• يضمن 1 A التيار الخارجي
• ± 1.5% تحمل الجهد الخارجي على جميع ظروف التشغيل (يمكن تعديلها)
• ± 2٪ تحمل الجهد الخارجي على جميع ظروف التشغيل (ثابتة)
• فولتاج الضوضاء النموذجي من 50 Vrms دون مكثف المراوغة
• فولتاج انقطاع نموذجي من 190 mV عند 1 A (Vout = 2.5 V ، TJ = 25 °C)
• التفريغ الناتج النشط
• دبوس التشغيل المنخفض النشط (جهاز NCP691)
• دبوس التشغيل العالي النشط (جهاز NCP692)
• ESD محسنة: 4 كيلو فولت و 400 فولت
التطبيقات
• أجهزة الكمبيوتر المحمولة وبطاقات PCI• البنوك الحديثة ومجالس الاتصالات
• DSP، FPGA، لوحات المعالجات الدقيقة
• التطبيقات المحمولة، بطارية-طاقة
• أجهزة القرص الصلب
• هذه هي أجهزة خالية من Pb
المواصفات
الصفة | قيمة الصفة |
---|---|
المصنع | نصف |
فئة المنتجات | منظمات الجهد الخطي |
السلسلة | NCP692 |
المنتج | منظومات الـ LDO |
النوع | منظم التيار الكهربائي المنخفض جداً |
التعبئة | الشريط والفكرة (TR) |
وحدة الوزن | 0.000744 أوقية |
أسلوب التثبيت | SMD/SMT |
الحزمة | 6-VDFN منصة تعرض |
درجة حرارة العمل | -40°C ~ 85°C |
نوع التثبيت | جبل السطح |
نوع الإخراج | ثابتة |
حزمة الجهاز | 6-DFN (3x3) |
الجهد المدخل | ما يصل إلى 6 فولت |
عدد المخرجات | 1 الناتج |
التيار الخارجي | 1A |
الجهد الخارجي | 3.3 فولت |
طوبولوجيا المنظم | إيجابي ثابت |
انخفاض في الجهد العادي | 0.18 فولت @ 1A |
عدد الجهات المنظمة | 1 جهاز تنظيم |
الحدّ الحاليّ | 1.1أ |
درجة حرارة العمل القصوى | + 150 C |
نطاق درجة حرارة التشغيل | -40 درجة مئوية |
الجهد الخارجي | 3.3 فولت |
الجهد المدخل-MAX | 6 فولت |
التيار الخارجي | 1 أ |
الجهد المدخل-MIN | 1.5 فولت |
تنظيم الحمل | 35 ميلو فولت |
الحزمة | DFN-6 |
الجهد الخارجي | 250 ملف |
الجهد الخارجي القصوى | 250 ملف |
نظام الخط | 8 ميلو فولت |
رفض موجة إمدادات الطاقة (PSRR) | 62 ديسيبل |
