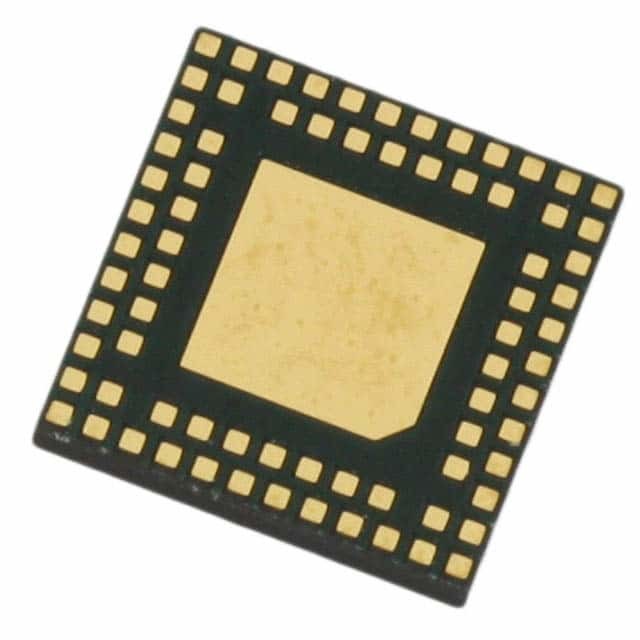

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN مختبرات السيليكون
| اسم العلامة التجارية | Silicon Labs |
|---|---|
| رقم الموديل | C8051F966-B-GM |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 8051 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 25 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | DMA ، LCD ، POR ، PWM ، WDT | عدد I / O | 57 |
| حجم ذاكرة البرنامج | 32 كيلوبايت (32 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 8.25 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.8 فولت ~ 3.8 فولت | محولات البيانات | A / D 16x10b / 12b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | صفوف مزدوجة 76-VFQFN ، وسادة مكشوفة |
| حزمة أجهزة المورد | 76-DQFN (6 × 6) | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| C8051F966-B-GM | IC MCU 8BIT 32KB FLASH 76DQFN | |
| C8051F968-B-GM | IC MCU 8BIT 16KB FLASH 76DQFN | |
| C8051F968-B-GMR | IC MCU 8BIT 16KB FLASH 76DQFN | |
| C8051F966-B-GMR | IC MCU 8BIT 32KB FLASH 76DQFN | |
| C8051F964-B-GMR | IC MCU 8BIT 64KB FLASH 76DQFN | |
| C8051F964-B-GM | IC MCU 8BIT 64KB FLASH 76DQFN | |
| C8051F962-B-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F962-B-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F960-B-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F960-B-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F968-A-GM | IC MCU 8BIT 16KB FLASH 76DQFN | |
| C8051F960-A-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F962-A-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F964-A-GM | IC MCU 8BIT 64KB FLASH 76DQFN | |
| C8051F966-A-GM | IC MCU 8BIT 32KB FLASH 76DQFN | |
| C8051F960-A-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F962-A-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
| C8051F964-A-GMR | IC MCU 8BIT 64KB FLASH 76DQFN | |
| C8051F966-A-GMR | IC MCU 8BIT 32KB FLASH 76DQFN | |
| C8051F968-A-GMR | IC MCU 8BIT 16KB FLASH 76DQFN |
منتوج وصف
تفاصيل المنتج
طاقة منخفضة للغاية @ 3.6 فولت
- 110 ميكرو أيه/ميه هرتز، فعالة منخفضة الطاقة، DC-DC- 110 nA التيار النوم مع الاحتفاظ بالبيانات؛ شاشة POR تم تمكين
- 400 nA التيار النوم مع smaRTClock (LFO الداخلية)
- 700 nA التيار النوم مع smRTClock (XTAL الخارجية)
- 2 ميكرو ثانية من أي وضع نوم
12-بيت؛ 16 الفقرة. المحول التناظري إلى الرقمي
- ما يصل إلى 75 كسب في وضع 12 بت أو 300 كسب في وضع 10 بت- الدبوس الخارجي أو VREF الداخلي (لا حاجة إلى مكثف خارجي)
- PGA على الشريحة يسمح بقياس التوترات تصل إلى ضعف التوتر المرجعي
- وضع انفجار مستقل مع 16-بيت التراكم التلقائي المتوسط
#NAME؟
مقارنة اثنين من التيار المنخفض
- الهستيريس القابل للبرمجة و وقت الاستجابة#NAME؟
مرجع التيار الداخلي ذو الـ 6 بتات
- تصل إلى ± 500 μA ؛ القدرة على المصدر والمغسلة#NAME؟
جهاز تحكم LCD متكامل
- يدعم ما يصل إلى 128 قطعة (32x4)#NAME؟
أجهزة الطرفية الخاصة بالقياس
- محول الباك DC-DC يسمح بتوسيع الجهد الديناميكي لتحقيق أقصى كفاءة (250 mW منخفضة)- مستودع النبض في وضع النوم مع مفاتيح قابل للبرمجة إزالة الارتداد وفتح واجهات التحكم مباشرة إلى مستشعر القياس
- محرك معالجة حزم البيانات (DPPE) يتضمن أجهزة AES ، DMA ، CRC ، وكتل الترميز لتسريع بروتوكولات الحبل أقل
- مانشستر وثلاثة من ستة أجهزة تشفير لتنفيذ كفاءة الطاقة لمواصفات M-bus اللاسلكية
النواة 8051 μC المُحسنة عالية السرعة
- بنية التعليمات المخطط لها في الأنابيب تنفذ 70% من التعليمات في ساعة نظام واحدة أو اثنتين
الذاكرة
- ما يصل إلى 128 كيلوبايت فلاش؛ قابلة للبرمجة في النظام؛ وظائف القراءة / الكتابة / الحذف الكاملة على نطاق التوريد بأكمله- ما يصل إلى 8 كيلوبايت من ذاكرة الوصول العشوائي
أجهزة الطرفية الرقمية
- ما يصل إلى 57 منفذ إدخال / إخراج ؛ جميع 5 فولت متسامح مع قوة محرك قابلة للبرمجة- أجهزة محسنة UART ، 2 SPI و I2C الموانئ المتسلسلة المتاحة في وقت واحد
- أربعة عدادات / مؤقتات ذات 16 بت للأغراض العامة
#NAME؟
مصادر الساعة
- المذبذبين الداخليين الدقيقين: 24.5 ميغاهرتز بدقة ± 2٪ يدعم تشغيل UART؛ وضع الطيف المنتشر للحد من EMI- أوسيلاتور داخلي ذو طاقة منخفضة: 20 ميغاهرتز
- مذبذب خارجي: كريستال، RC، C، ساعة CMOS
- أوسيلاتور SmaRTClock: كريستال 32.768 kHz أو 16.4 kHz LFO الداخلية مع ثلاثة إنذارات مستقلة
إصلاح الأخطاء على الشريحة
- دورة تحرير الشريحة على الشريحة تسهل سرعة كاملة ، غير متطفل في تحرير النظام (لا يحتاج محاكي)#NAME؟
خيارات الحزمة
- DQFN 76-pin (6x6 ملم) ، متوافقة مع RoHS- 40 دبوس QFN (6x6 ملم) ، متوافقة مع RoHS
- 80 دبوس QFP (12x12 مم) ، متوافقة مع RoHS
مجموعة التطوير: C8051F960DK
تشغيل الكهرباء: 1.8 إلى 3.8 فولتنطاق درجة الحرارة: من 40 إلى 85 درجة مئوية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | مختبرات السيليكون |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | C8051F9xx |
| التعبئة | العبوة البديلة للصينية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 76-VFQFN صفين، منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 76-DQFN (6x6) |
| عدد الـ I-O | 57 إدخال/خروج |
| السرعة | 25 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | 8051 |
| حجم الـ RAM | 8.25K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | DMA، LCD، POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 1.8 فولت ~ 3.8 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 32KB (32K x 8) |
| محولات البيانات | A/D 16x10b/12b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 3.8 فولت |
| نوع الواجهة | I2C SPI UART |
| النواة | 8051 |
| سلسلة المعالجات | C8051F96x |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.8 فولت |
| فولتاج التغذية - دقيقة | 1.8 فولت |
| الحزمة | DQFN-76 |
| الحد الأقصى للتردد | 24.5 ميغاهرتز |
| عدد قنوات ADC | 16 قناة ADC |
| المدخلات/المخرجات | 57 إدخال/خروج |
| حجم ذاكرة البيانات | 8448 B |
| عدد العدادات | 4 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـ 12 بـت |
| نوع ذاكرة الوصول إلى البيانات | ذاكرة الوصول |
الوصف
8051 C8051F9xx وحدة التحكم الدقيقة IC 8-Bit 25MHz 32KB (32K x 8) FLASH 76-DQFN (6x6)
MCU 8-bit 8051 CISC 32KB فلاش 2.5V/3.3V 76-Pin DQFN EP Tray
ميكرو وحدة تحكم 8-بيت - MCU 64kB / 8kB ذاكرة الوصول العشوائي العشوائي DC-DC بوك LCD AES DQFN76
