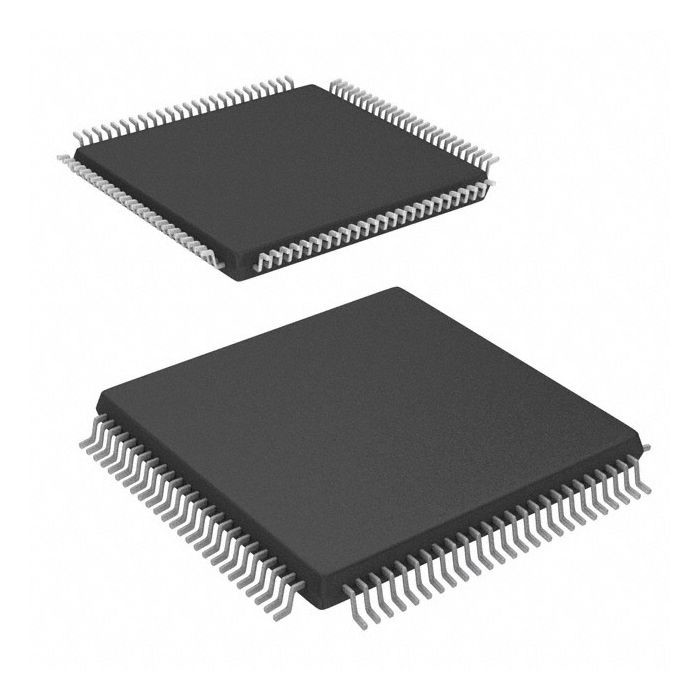

وحدة متحكم HVAC الصناعية ، رقاقة IC الإلكترونية ATXMEGA128A1U-AU
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | ATXMEGA128A1U-AU |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | AVR | حجم اللب | 8/16 بت |
|---|---|---|---|
| سرعة | 32 ميجا هرتز | الاتصال | EBI / EMI، I²C، IrDA، SPI، UART / USART، USB |
| ملحقات | كشف / إعادة تعيين ، DMA ، POR ، PWM ، WDT | عدد I / O | 78 |
| حجم ذاكرة البرنامج | 128 كيلوبايت (64 كيلوبايت × 16) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 2 كيلو × 8 | حجم ذاكرة الوصول العشوائي | 8 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.6 فولت ~ 3.6 فولت | محولات البيانات | A/D 16x12b; A / D 16x12b ؛ D/A 4x12b د / أ 4x12 ب |
| نوع المذبذب | داخلي | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل | العبوة / العلبة | 100-TQFP |
| حزمة جهاز المورد | 100-TQFP (14 × 14) | ||
| إبراز | وحدة التحكم الدقيقة الصناعية,وحدة التحكم الدقيقة HVAC,رقاقة IC الإلكترونية ATXMEGA128A1U-AU |
||
منتوج وصف
ATXMEGA128A1U-AU IC MCU 8 / 16B 128KB FLASH 100TQFP تقنية الرقاقة الدقيقة
تفاصيل المنتج
ملخص
Atmel AVR XMEGA هي عائلة من وحدات التحكم الدقيقة ذات الطاقة المنخفضة والأداء العالي والغنية الطرفية 8/16-bit على أساس بنية AVR المحسنة RISC.من خلال تنفيذ التعليمات في دورة ساعة واحدة ، تحقق أجهزة AVR XMEGA إنتاجية وحدة المعالجة المركزية التي تقترب من مليون تعليمات في الثانية (MIPS) لكل ميغا هرتز ، مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.تجمع وحدة المعالجة المركزية Atmel AVR بين مجموعة تعليمات غنية مع 32 سجل عمل للأغراض العامة.جميع السجلات الـ 32 متصلة مباشرة بوحدة المنطق الحسابي (ALU) ، مما يسمح بالوصول إلى سجلين مستقلين في تعليمة واحدة ، يتم تنفيذها في دورة ساعة واحدة.تكون البنية الناتجة أكثر كفاءة في الكود مع تحقيق مخرجات أسرع عدة مرات من المجمعات الأحادية التقليدية أو الميكروكونترولر المستندة إلى CISC.
سمات
● متحكم Atmel® AVR® XMEGA® عالي الأداء ومنخفض الطاقة بمعدل 8/16 بت● برنامج غير متطاير وذاكرة البيانات
● 64 كيلو بايت - 128 كيلو بايت من الفلاش القابل للبرمجة ذاتيًا داخل النظام
● 4K - 8KBytes قسم التمهيد
● 2KBytes EEPROM
● 4K - 8KBytes ذاكرة SRAM الداخلية
● واجهة ناقل خارجية تصل إلى 16 ميجا بايت SRAM
● واجهة ناقل خارجية تصل إلى 128 ميجابت SDRAM
● الميزات الطرفية
● تحكم DMA رباعي القنوات
● نظام حدث من ثماني قنوات
● عداد الوقت / عدادات ثمانية 16 بت
● أربعة عداد / عدادات مع 4 مقارنة إخراج أو قنوات التقاط المدخلات
● أربعة عداد / عدادات مع 2 مقارنة الإخراج أو قنوات التقاط المدخلات
● تمديد عالية الدقة على جميع الموقت / العدادات
● تمديد شكل الموجة المتقدمة (AWeX) على اثنين من الموقت / العدادات
● واجهة جهاز USB واحدة
● USB 2.0 كامل السرعة (12 ميجابت في الثانية) وسرعة منخفضة (1.5 ميجابت في الثانية) متوافق مع الجهاز
● 32 نقطة نهاية مع مرونة كاملة في التكوين
● ثمانية USARTs بدعم من IrDA مقابل USART واحد
● أربع واجهات ثنائية الأسلاك مع تطابق عنوان مزدوج (متوافق مع I2C و SMBus)
● أربع واجهات طرفية تسلسلية (SPIs)
● محرك تشفير AES و DES
● مولد CRC-16 (CRC-CCITT) و CRC-32 (IEEE® 802.3)
● عداد الوقت الحقيقي 16 بت (RTC) مع مذبذب منفصل
● اثنان من ستة عشر قناة ، 12 بت ، 2 مللي ثانية محولات تناظرية إلى رقمية
● محولات ثنائية القناة ، 12 بت ، 1 مللي ثانية من رقمي إلى تناظري
● أربعة مقارنات تناظرية (ACs) مع وظيفة مقارنة النوافذ والمصادر الحالية
● المقاطعات الخارجية على جميع منافذ الإدخال / الإخراج للأغراض العامة
● مؤقت مراقب للحراسة قابل للبرمجة مع مذبذب طاقة منخفض للغاية منفصل على الرقاقة
● دعم مكتبة QTouch®
● أزرار اللمس السعوية ، والمتزلجون والعجلات
● ميزات متحكم خاص
● إعادة التشغيل والكشف عن انقطاع التيار الكهربائي القابل للبرمجة
● خيارات الساعة الداخلية والخارجية مع PLL ومقياس مسبق
● تحكم المقاطعة متعدد المستويات قابل للبرمجة
● خمسة أوضاع للنوم
● واجهات البرمجة والتصحيح
● واجهة JTAG (متوافقة مع IEEE 1149.1) ، بما في ذلك مسح الحدود
● PDI (واجهة البرنامج والتصحيح)
● الإدخال / الإخراج والحزم
● 78 دبابيس إدخال / إخراج قابلة للبرمجة
● 100 رصاص TQFP
● 100 كرة بغا
● 100 كرة VFBGA
● جهد التشغيل
● 1.6 - 3.6 فولت
● تردد التشغيل
● 0-12 ميجا هرتز من 1.6 فولت
● 0 - 32 ميجا هرتز من 2.7 فولت
تطبيقات نموذجية
التحكم الصناعي
التحكم في المناخ
تطبيقات البطارية منخفضة الطاقة
أتمتة المصانع
RF و ZigBee®
أدوات كهربائية
مراقبة البناء
اتصال USB
التدفئة والتهوية وتكييف الهواء
مراقبة المجلس
التحكم في جهاز الاستشعار
قياس المنفعة
سلع بيضاء
بصري
التطبيقات الطبية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | إنتل / ألتيرا |
| فئة المنتج | ميكروكنترولر |
| مسلسل | AVR® XMEGA® A1U |
| التعبئة والتغليف | صينية |
| حزمة-حالة | 100-TQFP |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| مورد - جهاز - حزمة | 100-TQFP (14 × 14) |
| عدد من IO | 78 I / O |
| سرعة | 32 ميجا هرتز |
| حجم إيبروم | 2 كيلو × 8 |
| المعالج الأساسي | AVR |
| حجم ذاكرة الوصول العشوائي | 8 كيلو × 8 |
| ذاكرة البرنامج | فلاش |
| ملحقات | كشف / إعادة تعيين ، DMA ، POR ، PWM ، WDT |
| الاتصال | EBI / EMI ، I2C ، IrDA ، SPI ، UART / USART ، USB |
| الجهد العرض Vcc- Vdd | 1.6 فولت ~ 3.6 فولت |
| حجم اللب | 8/16 بت |
| برنامج-ذاكرة-حجم | 128 كيلوبايت (64 كيلوبايت × 16) |
| محولات البيانات | A / D 16x12b ، D / A 4x12b |
| مذبذب من النوع | داخلي |
الأوصاف
AVR AVR XMEGA A1U متحكم دقيق IC 8/16 بت 32 ميجاهرتز 128 كيلو بايت (64 كيلو × 16) فلاش 100-TQFP (14 × 14)
MCU 8-bit / 16-bit AVR RISC 128KB Flash 1.8V / 2.5V / 3.3V 100-Pin TQFP Tray
متحكمات دقيقة 8 بت - MCU 100TQFP ، IND TEMP GREEN ، 1.6-3.6 فولت
