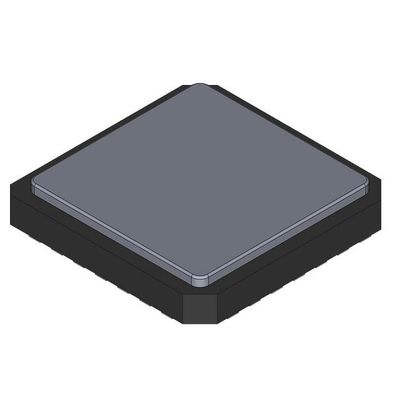

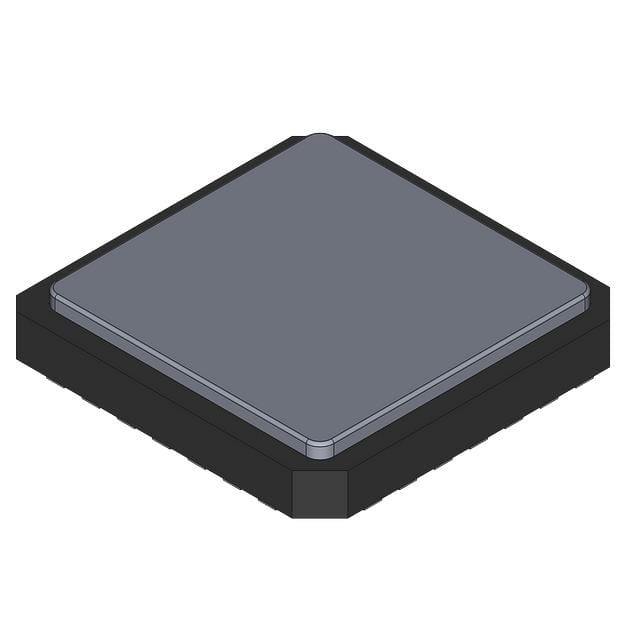

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN أتمل

نظرة عامة

ATmega48P / 88P / 168P / 328P هو وحدة تحكم بسيطة ذات طاقة منخفضة CMOS 8-بيت على أساس هندسة AVR RISC المحسنة. من خلال تنفيذ تعليمات قوية في دورة ساعة واحدة،يصل ATmega48P/88P/168P/328P إلى معدلات تخطيط تقترب من 1 MIPS لكل MHz مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.

الخصائص

• جهاز تحكم بسيط AVR® 8 بت عالي الأداء وذو طاقة منخفضة
• بنية RISC المتقدمة
131 تعليمات قوية معظم تنفيذ دورة ساعة واحدة
32 × 8 سجلات عمل ذات غرض عام
عملية ثابتة بالكامل
️ ما يصل إلى 20 MIPS من خلال في 20 ميغاهرتز
مضاعف دورة 2 على الشريحة
• أقسام الذاكرة غير المتطايرة عالية التحمل
4/8/16/32K بايت من الذاكرة البرمجية الذاتية البرمجة في النظام (ATmega48P/88P/168P/328P)
256/512/512/1K بايت EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K بايتات SRAM الداخلية (ATmega48P/88P/168P/328P)
دورات الكتابة / الحذف: 10000 فلاش/100000 EEPROM
حفظ البيانات: 20 سنة عند 85 درجة مئوية/100 سنة عند 25 درجة مئوية (1)
قسم رمز التمهيد الاختياري مع قطع القفل المستقلة
البرمجة في النظام بواسطة برنامج التمهيد على الشريحة
عملية القراءة والكتابة الحقيقية
قفل البرمجة لأمن البرامج
• الخصائص الطرفية
2 جهاز توقيت / عدادات 8-بيت مع Prescaler منفصل ووضع مقارنة
️ جهاز توقيت واحد / عداد 16-بيت مع Prescaler منفصلة، وضع مقارنة، ووضع التقاط
عداد الوقت الحقيقي مع مذبذب منفصل
6 قنوات PWM
إدارة الحرارة في حزمة TQFP و QFN/MLF
أداة تحكم 6 قنوات 10 بت في حزمة PDIP
قياس الحرارة
‬ قابل للبرمجة USART
واجهة SPI المتسلسلة
واجهة متسلسلة ذات سلكين موجهة إلى البايت (موافقة Philips I2C)
معدل توقيت قابل للبرمجة مع مذبذب منفصل على الشريحة
مقارنة التناظرية على الشريحة
أوقف و أيقظ عند تغيير الدبوس
• خصائص خاصة للمتحكم الصغير
إعادة تشغيل الكهرباء و إكتشاف إيقاف التشغيل
المذبذب المعايرة الداخلية
مصادر انقطاعية خارجية وداخلية
6 أنماط نوم: الوقوف بلا عمل، تقليل ضجيج ADC، توفير الطاقة، إيقاف تشغيل الطاقة، الاستعداد، الاستعداد الممتد
• الإدخال والخروج والحزم
23 خط إدخال / إخراج قابل للبرمجة
️ 28 دبوس PDIP، 32 مدفوعة TQFP، 28 قطعة QFN/MLF و 32 قطعة QFN/MLF
• تشغيل الجهد:
1.8 - 5.5 فولت لـ ATmega48P/88P/168PV
2.7 - 5.5 فولت لـ ATmega48P/88P/168P
1.8 - 5.5 فولت لـ ATmega328P
• نطاق الحرارة:
-40°C إلى 85°C
• درجة السرعة:
أوتميغا 48 بي/88 بي/168 بي في: 0 - 4 ميغاهرتز @ 1.8 - 5.5 فولت، 0 - 10 ميغاهرتز @ 2.7 - 5.5 فولت
أوتميغا 48 بي/88 بي/168 بي: 0 - 10 ميغاهرتز @ 2.7 - 5.5 فولت، 0 - 20 ميغاهرتز @ 4.5 - 5.5 فولت
أوتميغا 328 بي: 0 - 4 ميغاهرتز @ 1.8 - 5.5 فولت، 0 - 10 ميغاهرتز @ 2.7 - 5.5 فولت، 0 - 20 ميغاهرتز @ 4.5 - 5.5 فولت
• استهلاك طاقة منخفض عند 1 ميه ز، 1.8 فولت، 25 درجة مئوية لـ ATmega48P/88P/168P:
الوضع النشط: 0.3 mA
وضع إيقاف التشغيل: 0.1 ميكرو أيه
وضع توفير الطاقة: 0.8 μA (بما في ذلك 32 كيلو هرتز RTC)
