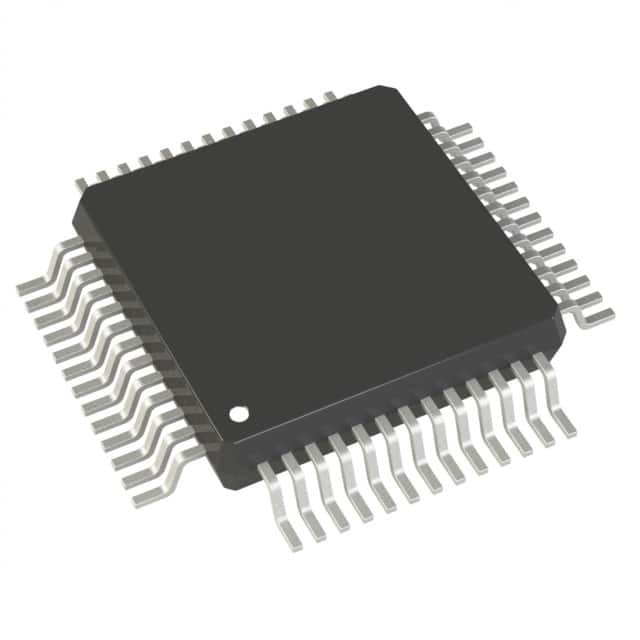

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADUC834BSZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 8052 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 12.58 ميجا هرتز | الاتصال | EBI / EMI، I²C، SPI، UART / USART |
| ملحقات | POR ، PSM ، PWM ، مستشعر درجة الحرارة ، WDT | عدد I / O | 34 |
| حجم ذاكرة البرنامج | 62 كيلوبايت (62 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | دقة 4K × 8 | حجم ذاكرة الوصول العشوائي | 2.25 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.25 فولت | محولات البيانات | A/D 3x16b, 4x24b; A / D 3x16b ، 4x24b ؛ D/A 1x12b د / أ 1 × 12 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 52-QFP |
| حزمة أجهزة المورد | 52-MQFP (10x10) | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADUC834BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC842BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC841BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC836BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC812BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC834BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC836BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC824BS-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
| ADUC831BS-REEL | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC842BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC843BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
| ADUC824BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP |
منتوج وصف
تفاصيل المنتج
الوصف
الـ ADuC834 هو محول ذكي كامل ، يدمج ADCs ذي الدقة العالية ، و MCU 8 بت ، و ذاكرة البرامج / البيانات Flash / EE على شريحة واحدة.ويتضمن جهازي التحكم المستقلين (الأساسي والإضافي) جهاز استشعار درجة الحرارة و PGA (الذي يسمح بالقياس المباشر لإشارات المستوى المنخفض).
الخصائص
دقة عالية - ADCs
2 أجهزة تحكم مستقلة (دقة 16 بت و 24 بت)
24-بيت لا رموز مفقودة، ADC الأساسية
21-بيت rms (18.5-بيت p-p) الدقة الفعالة @ 20 هرتز
تحرك التراجع 10 نيفي/س، تحرك المكاسب 0.5 ملم/س
الذاكرة
ذاكرة البرامج الفلاشية / EE على الشريحة 62 كيلو بايت
ذاكرة البيانات الفلاشية / EE على الشريحة 4 كيلو بايت
فلاش/إي، 100 سنة الاحتفاظ، 100 دورة الصمود
3 مستويات أمان ذاكرة البرنامج بالفلاش / EE
تحميل سلسلة في الدائرة (بدون أجهزة خارجية)
تحميل مستخدم عالي السرعة (5 ثواني)
2304 بايتات ذاكرة الوصول إلى البيانات على الشريحة
8051- القائمة على النواة
8051 مجموعة تعليمات متوافقة
32 كيلو هرتز الكريستال الخارجي
PLL قابلة للبرمجة على الشريحة (12.58 ميغاهرتز ماكس)
3 × 16-بيت تايمر / العداد
26 خطوط إدخال / إخراج قابلة للبرمجة
11 مصادر انقطاع، مستويان من الأولويات
مؤشر بيانات مزدوج ، مؤشر كومة 11-بيت الموسع
أجهزة الطرفية الموجودة على الشريحة
الطاقة الداخلية على إعادة تشغيل الدائرة
12-بيت فولتاج الخروج DAC
أجهزة DAC/PWM مزدوجة 16 بت
جهاز استشعار درجة الحرارة الموجود على الشريحة
المصادر الحالية للإثارة المزدوجة
عداد الفاصل الزمني (مناسب الاستيقاظ / RTC)
UART و SPI® و I2C® Serial I/O
مولد سرعة عالية (بما في ذلك 115,200) ساعة مراقبة (WDT)
جهاز مراقبة إمدادات الطاقة (PSM)
القوة
عادي: 2.3 mA Max @ 3.6 V (Core CLK = 1.57 MHz)
انقطاع الطاقة: 20 A Max مع توقيت الاستيقاظ يعمل
المحددة للعمل 3 فولت و 5 فولت
الحزمة ومجموعة درجات الحرارة
52-الرصاص MQFP (14 ملم 14 ملم) ، 40C إلى + 125C
56-الرصاص LFCSP (8 ملم 8 ملم) ، 40C إلى + 85C
التطبيق
أجهزة استشعار ذكية
ضع الميزان
أدوات محمولة، أنظمة تعمل بالبطاريات
أجهزة إرسال 4 ′′20 mA
تسجيل البيانات
مراقبة نظام الدقة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | ميكرو كونفيرتر® ADuC8xx |
| التعبئة | الصندوق |
| وحدة الوزن | 0.017496 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 52-QFP |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| حزمة الجهاز | 52-MQFP (10x10) |
| عدد الـ I-O | 34 إدخال/خروج |
| السرعة | 12.58 ميغا هرتز |
| حجم EEPROM | 4K × 8 |
| المعالج الأساسي | 8052 |
| حجم الـ RAM | 2.25K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | أجهزة الاستشعار (POR) ، PSM، PWM، Sensor Temp، WDT |
| الاتصال | EBI/EMI، I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.25 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 62KB (62K x 8) |
| محولات البيانات | A/D 3x16b، 4x24b؛ D/A 1x12b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| نوع الواجهة | I2C/SPI/UART |
| النواة | 8052 |
| سلسلة المعالجات | ADUC834 |
| مجموعة تطوير البرمجيات | EVAL-ADUC834QSZ |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.6 فولت 5.25 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت 4.75 فولت |
| الحزمة | القسم رقم 52 |
| الحد الأقصى للتردد | 1 ميغاهرتز |
| عدد قنوات ADC | 4 قنوات ADC |
| المدخلات/المخرجات | 34 إدخال/خروج |
| حجم ذاكرة البيانات | 2304 ب |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 24 بت |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| أدوك834BS أجهزة التحكم الدقيقة والمعالجات |
8-بيت، فلاش، 12.58 ميغاهرتز، ميكروكنترولر، PQFP52، 14 X 14 MM، MO-022-AC-1، MQFP-52 | شركة روتشستر الإلكترونية | أدوك834BSZ مقابل أدوك834BS |
الوصف
8052 ميكرو كونفيرتر؟ ADuC8xx وحدة تحكم صغيرة IC 8-Bit 12.58MHz 62KB (62K x 8) فلاش 52-MQFP (10x10)
MCU 8-bit 8052 CISC 62KB فلاش 3.3V/5V 52-Pin MQFP Tray
8-بيت ميكروتحكمات - MCU Microcnvtr مع / مدمج في 16/24B ADC و DAC
