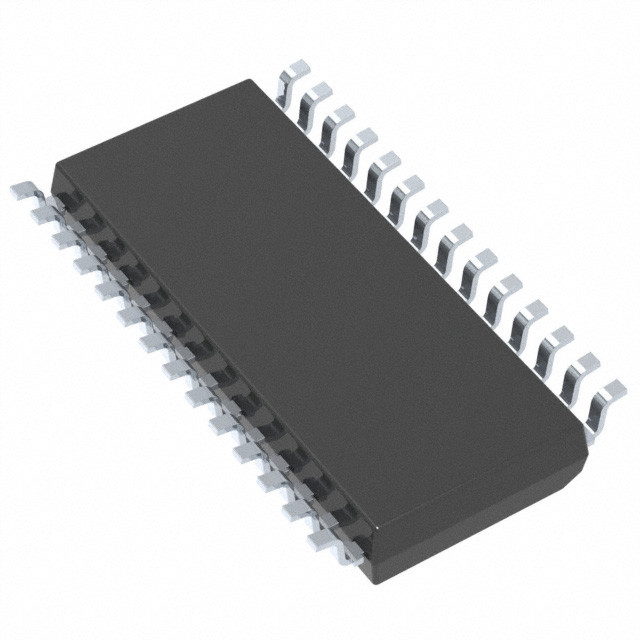

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | ST72F262G1M6TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ST7 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 16 ميجا هرتز | الاتصال | SPI |
| ملحقات | LVD ، POR ، PWM ، WDT | عدد I / O | 22 |
| حجم ذاكرة البرنامج | 4 كيلو بايت (4 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | أ / د 6 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 28-SOIC (0.295، 7.50mm العرض) |
| حزمة أجهزة المورد | 28-SO | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ST72F262G1M6TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C254G2M3 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C254G2M3/TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C215G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST62T25CM6 | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST62T65CM6 | IC MCU 8BIT 3.8KB OTP 28SOIC | |
| ST72F264G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F264G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F260G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST62T25CM3 | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST62T25CM6/TR | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST72C104G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C104G1M6/TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C104G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C254G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C254G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F260G1M6/TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G2M6TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F264G2M6/TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C215G2M3 | IC MCU 8BIT 8KB FLASH 28SOIC |
منتوج وصف
تفاصيل المنتج
مقدمة
أجهزة ST72260Gx و ST72262Gx و ST72264Gx هي أعضاء في عائلة ST7 للمحكمات الدقيقة. يمكن تجميعها على النحو التالي:تم تصميم أجهزة ST72264Gx لتطبيقات متوسطة المدى مع قدرات واجهة ADC و I2C و SCI.
تستهدف أجهزة ST72262Gx نفس مجموعة التطبيقات ولكن بدون واجهة I2C أو SCI.
أجهزة ST72260Gx هي لتطبيقات لا تحتاج إلى أجهزة ADC أو I2C أو SCI.
تستند جميع الأجهزة إلى نواة 8-بيت قياسية مشتركة في الصناعة ، وتتميز بمجموعة تعليمات محسنة.
■ الذكريات
ذاكرة البرامج: ROM أو فولت واحد تمتد فلاش (XFlash) مع حماية القراءة والكتابة وحماية البرمجة في الدائرة والبرمجة في التطبيقات (ICP و IAP).10K دورات كتابة / حذف مضمونةالاحتفاظ بالبيانات: 20 سنة عند 55 درجة مئوية.256 بايت من ذاكرة الوصول
■ الساعة، إعادة تعيين وإدارة الإمدادات
نظام إعادة ضبط محسن
- مراقب مزيد من الجهد المنخفض (LVD) مع 3 مستويات قابلة للبرمجة ومستشعر الجهد المساعد (AVD) مع قدرة انقطاع لتنفيذ إجراءات قطع الطاقة الآمنة
مصادر الساعة: مذبذبات الرنين الكريستالي / السيراميكي ، مذبذب RC الداخلي ومحاولة للوقت الخارجي
PLL لضرب تردد 2x
القدرة على التوقف
4 أنماط لتوفير الطاقة: التوقف، التوقف النشط، الانتظار والبطء
■ الإدارة المتقطعة
تحكم انقطاع متداخل
10 ناقلات انقطاع بالإضافة إلى TRAP و RESET
22 خط انقطاع خارجي (على متجهين)
■ 22 منفذ إدخال/إخراج
22 خط إدخال وإخراج متعدد الوظائف
20 خط وظيفي بديل
8 مخرجات غسيل عالية
■ 4 أجهزة توقيت
وحدة تحكم الساعة الرئيسية مع قاعدة الوقت الحقيقي و القدرات على التوقف
مؤقت كلب مراقبة قابلة للتكوين
- توقيتين من 16 بت مع: 2 إدخال التقاط، 2 خروج وضع مقارنة، مدخل ساعة خارجية على توقيت واحد، PWM ونمط مولد نبض
■ 3 واجهات الاتصال
واجهة سلسلة متزامنة SPI
واجهة I2C متعددة الأسياد (SMBus V1.1 متوافقة)
واجهة متسلسلة غير متزامنة لـ SCI
■ 1 أجهزة الطرفية التناظرية
إد سي 10 بت مع 6 قنوات مدخلات
■ مجموعة تعليمات
التعامل مع البيانات بـ 8 بتات
63 تعليمات أساسية مع الكشف عن شفرة تشغيل غير قانونية
17 طريقة رئيسية للاتصال
تعليمات الضرب غير الموقعة 8 × 8
■ أدوات التنمية
حزمة تطوير كاملة للأجهزة والبرمجيات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | STMيكروإلكترونيات |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | ST7 |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 28-SOIC (0.295، 7.50mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | * |
| عدد الـ I-O | 22 إدخال/خروج |
| السرعة | 16 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ST7 |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، POR، PWM، WDT |
| الاتصال | SPI |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 4KB (4K x 8) |
| محولات البيانات | A/D 6x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| نوع الواجهة | I2C SCI SPI |
| النواة | ST7 |
| سلسلة المعالجات | ST72F2x |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | SO-28 |
| الحد الأقصى للتردد | 8 ميغاهرتز |
| عدد قنوات ADC | 6 قنوات ADC |
| المدخلات/المخرجات | 22 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
الوصف
ST7 ST7 وحدة التحكم الدقيقة IC 8-بيت 16MHz 4KB (4K x 8) فلاش
8-بيت ميكروتحكمات - MCU 8B MCU فلاش أو ذاكرة ROM
