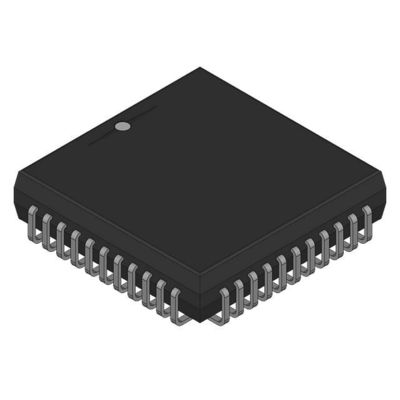

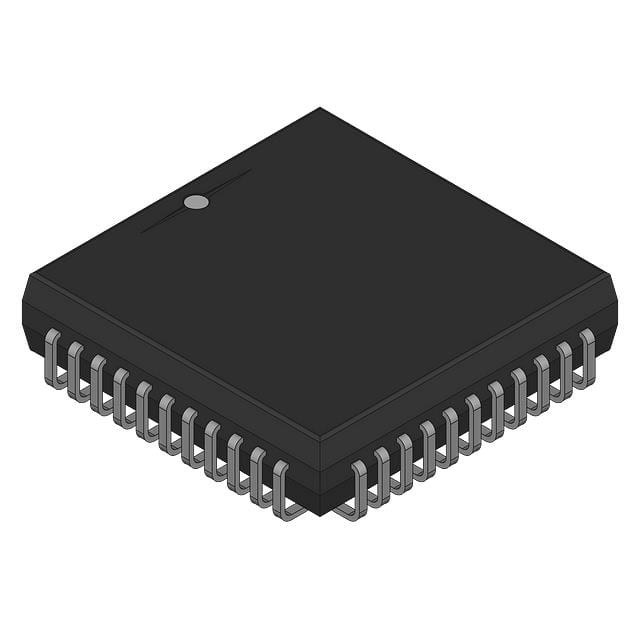

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC أتمل
| اسم العلامة التجارية | Atmel |
|---|---|
| رقم الموديل | ATMEGA8535-16JUR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | AVR | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 16 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 32 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (4K × 16) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 512 × 8 | حجم ذاكرة الوصول العشوائي | 512 × 8 |
| الجهد - العرض (Vcc / Vdd) | 4.5 فولت ~ 5.5 فولت | محولات البيانات | A / D 8x10b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 44-LCC (J-Lead) |
| حزمة أجهزة المورد | 44-PLCC (16.6 × 16.6) | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ATMEGA8535-16JUR | IC MCU 8BIT 8KB FLASH 44PLCC | |
| P87C54X2FA | P87C54 - 80C51, MCS 51, 8-BIT M | |
| AT89C51RB2-SLRUL | IC MCU 8BIT 16KB FLASH 44PLCC | |
| AT89C51IC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| MCHSC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
| AT89C51ED2-SLRUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| MC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
| COP8SBR9HVA8NOPB | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51ED2-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| AT89S52-24JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51IC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89LS52-16JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51CC03CA-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
| AT89C55WD-24JU | IC MCU 8BIT 20KB FLASH 44PLCC | |
| AT89C51CC01CA-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| ATMEGA8515L-8JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
| AT89C51RC2-SLRUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
| AT89C51RC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
| COP8SDR9HVA8/63SN | IC MCU 8BIT 32KB FLASH 44PLCC | |
| P80C31SFAA | IC MCU 8BIT ROMLESS 44PLCC |
منتوج وصف
تفاصيل المنتج
نظرة عامة
الـ ATmega8535 هو وحدة تحكم بسيطة ذات طاقة منخفضة تعتمد على معمارية AVR RISC المحسنةATmega8535 يحقق إصدارات تقترب من 1 MIPS لكل ميغاهرتز مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.
الخصائص
• جهاز تحكم صغير AVR® عالي الأداء وذو طاقة منخفضة• بنية RISC المتقدمة
130 تعليمات قوية معظم تنفيذ دورة ساعة واحدة
32 × 8 سجلات عمل ذات غرض عام
عملية ثابتة بالكامل
ما يصل إلى 16 MIPS معدل الإنتقال في 16 ميغاهرتز
مضاعف دورة 2 على الشريحة
• ذاكرة البرامج والبيانات غير المتطايرة
8K بايت من البرمجة الذاتية في النظام
الصمود: 10000 دورة كتابة / حذف
قسم رمز التمهيد الاختياري مع قطع القفل المستقلة
البرمجة في النظام بواسطة برنامج التمهيد على الشريحة
عملية القراءة والكتابة الحقيقية
512 بايت EEPROM
الصمود: 100,000 دورة كتابة / حذف
512 بايت SRAM الداخلية
قفل البرمجة لأمن البرامج
• الخصائص الطرفية
️ اثنين من 8-بيت تايمر / العدادات مع Prescalers منفصلة ومقارنة الأوضاع
️ جهاز توقيت واحد / عداد 16-بيت مع Prescaler منفصلة، وضع مقارنة، والقبض
الوضع
عداد الوقت الحقيقي مع مذبذب منفصل
4 قنوات PWM
8 قنوات و 10 بتات
8 قنوات ذات نهاية واحدة
7 قنوات مختلفة لحزمة TQFP فقط
2 قنوات تفاضلية مع مكاسب قابلة للبرمجة في 1x ، 10x ، أو 200x لـ TQFP
الحزمة فقط
واجهة متسلسلة ذات سلكين موجهة نحو البايت
قابل للبرمجة USART
واجهة SPI المتسلسلة
معدل توقيت قابل للبرمجة مع مذبذب منفصل على الشريحة
مقارنة التناظرية على الشريحة
• خصائص خاصة للمتحكم الصغير
إعادة تشغيل الكهرباء و إكتشاف إيقاف التشغيل
أوسيلاتور RC المعايرة الداخلية
مصادر انقطاعية خارجية وداخلية
ستة أنماط للنوم: التوقف، تخفيض ضوضاء ADC، توفير الطاقة، إيقاف تشغيل الطاقة، الاستعداد
و الإستعداد الممتد
• الإدخال والخروج والحزم
32 خط إدخال / إخراج قابل للبرمجة
️ 40 دبوس PDIP، 44 مدفوعة TQFP، 44 مدفوعة PLCC، و 44 علبة QFN / MLF
• تشغيل الجهد
2.7 - 5.5 فولت لـ ATmega8535L
4.5 - 5.5 فولت لـ ATmega8535
• درجات السرعة
0 - 8 ميغاهرتز لـ ATmega8535L
0 - 16 ميغاهرتز لـ ATmega8535
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | AVR® ATmega |
| المنتج | وحدة التداول |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.084185 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | ATMEGA |
| الحزمة | 44-LCC (J-Lead) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 44-PLCC (16.59x16.59) |
| عدد الـ I-O | 32 إدخال/خروج |
| السرعة | 16 ميغاهرتز |
| حجم EEPROM | 512 × 8 |
| المعالج الأساسي | AVR |
| حجم الـ RAM | 512 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 4.5 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8KB (4K x 16) |
| محولات البيانات | A/D 8x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 4.5 فولت إلى 5.5 فولت |
| نوع الواجهة | SPI TWI USART |
| النواة | AVR |
| سلسلة المعالجات | ميغا اف ار |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 4.5 فولت |
| الحزمة | PLCC-44 |
| الحد الأقصى للتردد | 16 ميغاهرتز |
| عدد قنوات ADC | 8 قنوات ADC |
| المدخلات/المخرجات | 32 إدخال/خروج |
| حجم ذاكرة البيانات | 512 ب |
| حجم البيانات | 512 ب |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
| نوع بيانات الـ ROM | الـ EEPROM |
الوصف
AVR AVR؟ ATmega ميكروسيترول IC 8-Bit 16MHz 8KB (4K x 16) فلاش 44-PLCC (16.59x16.59)
MCU 8-بيت AVR RISC 8KB فلاش 5V 44-Pin PLCC T / R
8-بيت ميكروتحكمات - MCU AVR 8K FLSH 544B SRAM 512B EE-16MHz
