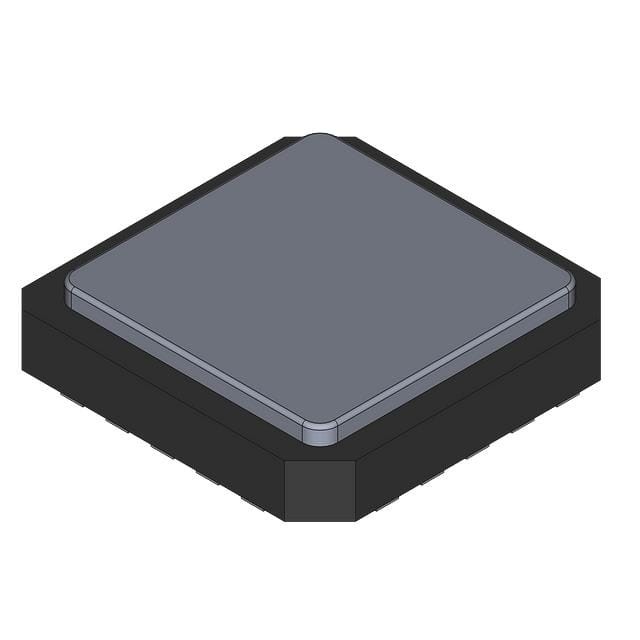

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN أتمل
| اسم العلامة التجارية | Atmel |
|---|---|
| رقم الموديل | ATTINY44V-10MU |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | AVR | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 10 ميجا هرتز | الاتصال | USI |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 12 |
| حجم ذاكرة البرنامج | 4 كيلو بايت (2 كيلو × 16) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 256 × 8 | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.8 فولت ~ 5.5 فولت | محولات البيانات | A / D 8x10b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 20-WFQFN وسادة مكشوفة |
| حزمة أجهزة المورد | 20-QFN-EP (4x4) | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ATTINY44V-10MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44-20MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44-20MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY84-20MU | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY2313A-MMH | IC MCU 8BIT 2KB FLASH 20VQFN | |
| ATTINY24A-MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY45V-10MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY84A-MMHR | IC MCU 8BIT 8KB FLASH 20VQFN | |
| ATTINY84V-10MU | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY44A-MU | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44A-MFR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY44A-MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY24V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY25V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY44A-MF | IC MCU 8BIT 4KB FLASH 20QFN | |
| ATTINY1634-MU | IC MCU 8BIT 16KB FLASH 20QFN | |
| ATTINY24A-MM8 | IC MCU 8BIT 2KB FLASH 20VQFN | |
| ATTINY24-20MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY25-20MU | IC MCU 8BIT 2KB FLASH 20QFN | |
| ATTINY44A-MMH | IC MCU 8BIT 4KB FLASH 20VQFN | |
| ATTINY84-20MUR | IC MCU 8BIT 8KB FLASH 20QFN | |
| ATTINY24-20MU | IC MCU 8BIT 2KB FLASH 20QFN |
منتوج وصف
تفاصيل المنتج
نظرة عامة
ATtiny24/44/84 هو وحدة تحكم صغيرة ذات طاقة منخفضة CMOS 8-بيت تستند إلى بنية RISC المحسنة من AVR. من خلال تنفيذ تعليمات قوية في دورة ساعة واحدة،ATtiny24/44/84 يحقق مخرجات تقترب من 1 MIPS لكل ميغاهرتز مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.
الخصائص
• جهاز تحكم بسيط AVR® 8 بت عالي الأداء وذو طاقة منخفضة• بنية RISC المتقدمة
120 تعليمات قوية معظم تنفيذ دورة ساعة واحدة
32 × 8 سجلات عمل ذات غرض عام
عملية ثابتة بالكامل
• ذاكرة البرامج والبيانات غير المتطايرة
بايت من الذاكرة البرمجية في النظام (ATtiny24/44/84)
الصمود: 10000 دورة كتابة / حذف
128/256/512 بايتات EEPROM قابلة للبرمجة في النظام (ATtiny24/44/84)
الصمود: 100,000 دورة كتابة / حذف
128/256/512 بايتات SRAM الداخلية (ATtiny24/44/84)
قفل البرمجة للبرمجة الذاتية للبرنامج الفلاش وبيانات EEPROM
الأمن
• الخصائص الطرفية
اثنين من العدادات / العدادات، 8 و 16 بت العدادات مع اثنين من قنوات PWM على حد سواء
أداة إدارة الصوت 10 بت
8 قنوات ذات نهاية واحدة
12 أزواج قناة ADC التفاضلية مع مكاسب قابلة للبرمجة (1x ، 20x)
قياس الحرارة
معدل توقيت قابل للبرمجة مع مذبذب منفصل على الشريحة
مقارنة التناظرية على الشريحة
واجهة سلسلة عالمية
• خصائص خاصة للمتحكم الصغير
نظام تحديد الأخطاء على الشريحة
يمكن برمجة النظام من خلال منفذ SPI
مصادر انقطاعية خارجية وداخلية
تغيير الدبوس توقف على 12 دبوس
وضعية التوقف عن تشغيل الطاقة المنخفضة، وضعية تخفيف ضوضاء ADC، وضعية الاستعداد وتخفيف الطاقة
دائرة إعادة تشغيل محسنة
دائرة الكشف البني القابل للبرمجة
المذبذب المعايرة الداخلية
مستشعر درجة الحرارة على الشريحة
• الإدخال والخروج والحزم
️ SOIC 14-pin ، PDIP و QFN / MLF 20-pin: اثني عشر خط إدخال / إخراج قابل للبرمجة
• تشغيل الجهد:
1.8 - 5.5 فولت لـ ATtiny24V/44V/84V
2.7 - 5.5 فولت لـ ATtiny24/44/84
• درجة السرعة
️ ATtiny24V/44V/84V: 0 - 4 MHz @ 1.8 - 5.5V ، 0 - 10 MHz @ 2.7 - 5.5V
أوتيني24/44/84: 0 - 10 ميغاهرتز @ 2.7 - 5.5 فولت، 0 - 20 ميغاهرتز @ 4.5 - 5.5 فولت
• نطاق درجة الحرارة الصناعية
• استهلاك طاقة منخفض
الوضع النشط:
1 ميغاهرتز، 1.8 فولت: 380 ميكرو أمبيا
وضع إيقاف التشغيل
1.8 فولت: 100 nA
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | AVR® ATtiny |
| المنتج | وحدة التداول |
| التعبئة | العبوة البديلة للصينية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | (أتيني) |
| الحزمة | 20-WFQFN المنصة المعرضة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 20-QFN (4x4) |
| عدد الـ I-O | 12 إدخال/خروج |
| السرعة | 10 ميغاهرتز |
| حجم EEPROM | 256 × 8 |
| المعالج الأساسي | AVR |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | USI |
| الجهد المُقدّم: Vcc-Vdd | 1.8 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 4KB (2K x 16) |
| محولات البيانات | A/D 8x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 1.8 فولت إلى 5.5 فولت |
| نوع الواجهة | SPI |
| النواة | AVR |
| سلسلة المعالجات | صغيرAVR |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 1.8 فولت |
| الحزمة | المادة المذكورة 20 |
| الحد الأقصى للتردد | 10 ميغاهرتز |
| عدد قنوات ADC | 8 قنوات ADC |
| المدخلات/المخرجات | 12 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| حجم البيانات | 256 ب |
| عدد العدادات | 2 ساعة |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
| نوع بيانات الـ ROM | الـ EEPROM |
الوصف
MCU 8-بيت ATtiny AVR RISC 4KB فلاش 2.5V/3.3V/5V 20-Pin WQFN EP Tray
8-بيت ميكروتحكمات - MCU 4kB فلاش 0.256kB EEPROM 12 I / O الدبوس
