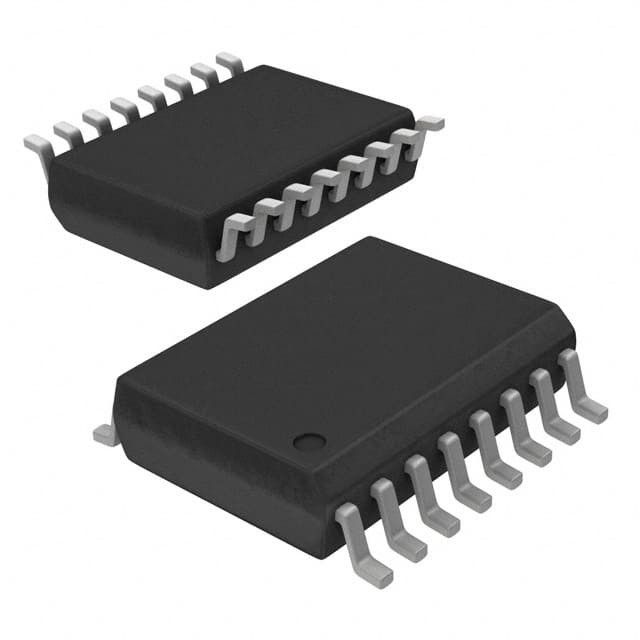

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | ST7FLIT15BY1M6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ST7 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 8 ميجا هرتز | الاتصال | SPI |
| ملحقات | LVD ، POR ، PWM ، WDT | عدد I / O | 11 |
| حجم ذاكرة البرنامج | 4 كيلو بايت (4 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | أ / د 5 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 16-SOIC (0.295، 7.50mm العرض) |
| حزمة أجهزة المورد | - | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ST7FLIT15BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST62T01CM6 | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST7FLIT19BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST62T00CM6 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T00CM6/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T01CM3 | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T01CM3/TR | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T01CM6/TR | IC MCU 8BIT 2KB OTP 16SOIC | |
| ST62T03CM3 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM3/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM6 | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T03CM6/TR | IC MCU 8BIT 1KB OTP 16SOIC | |
| ST62T52CM6 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST62T62CM3 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST62T62CM6 | IC MCU 8BIT 1.8KB OTP 16SOIC | |
| ST7FLIT10BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT10BY1M6 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLIT15BY0M3 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT15BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT15Y1M6TR | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLIT19BY0M6 | IC MCU 8BIT 2KB FLASH 16SOIC | |
| ST7FLIT19BY1M3 | IC MCU 8BIT 4KB FLASH 16SOIC | |
| ST7FLI19BY1M3TR | IC MCU 8BIT 4KB FLASH 16SOIC |
منتوج وصف
تفاصيل المنتج
مقدمة
يعد ST7LITE1xB عضوًا في عائلة ST7 لميكرو وحدة التحكم. تستند جميع أجهزة ST7 إلى نواة 8-بيت شائعة في الصناعة ، وتضم مجموعة تعليمات محسنة.يحتوي ST7LITE1xB على ذاكرة FLASH مع قدرة البرمجة الدائرة (ICP) والبرمجة التطبيقية (IAP).
تحت التحكم البرمجي ، يمكن وضع جهاز ST7LITE1xB في وضع WAIT أو SLOW أو HALT ، مما يقلل من استهلاك الطاقة عندما يكون التطبيق في حالة التوقف أو الاستعداد.
توفر مجموعة التعليمات المحسنة وأوضاع التعامل في ST7 كل من القوة والمرونة لمطوري البرمجيات ، مما يتيح تصميم رمز تطبيق عالي الكفاءة والتكامل.بالإضافة إلى إدارة البيانات القياسية 8 بت، تتميز جميع ميكروسيطرات ST7 بالتلاعب بالبيت الحقيقي ، 8x8 ضرب غير موقّع وأوضاع التوجيه غير المباشر.
■ الذكريات
- تصل إلى 4 كيلوبايت فلاش متوسعة الجهدذاكرة البرنامج مع حماية القراءة
البرمجة داخل الدائرة والتطبيقات
البرمجة (ICP و IAP). 10K كتابة /
دورات الحذف مضمونة، الاحتفاظ بالبيانات: 20 سنة عند 55 درجة مئوية.
256 بايت من ذاكرة الوصول
128 بايت بيانات EEPROM مع حماية القراءة.
300 ألف دورة كتابة / حذف مضمونة
الاحتفاظ بالبيانات: 20 سنة عند 55 درجة مئوية.
■ الساعة، إعادة تعيين وإدارة الإمدادات
نظام إعادة ضبط محسن
- مراقب الجهد المنخفض المحسّن
مصدر التيار الرئيسي ومستشعر الجهد الإضافي
(AVD) مع القدرة على مقاطعة لجهاز
إجراءات إيقاف التشغيل الآمنة
مصادر الساعة: مذبذب RC داخلي بنسبة 1٪
(على ST7FLITE15B و ST7FLITE19B) ، الرنين الكريستالي / السيراميكي أو الساعة الخارجية
ساعة إدخال داخلية 32 ميغا هرتز للوقت التلقائي لإعادة التحميل
الـ x4 أو x8 PLL الاختيارية للساعة الداخلية 4 أو 8 ميغاهرتز
5 أوضاع توفير الطاقة: التوقف، التوقف النشط، الاستيقاظ التلقائي من التوقف، الانتظار والبطء
■ موانئ الدخول والخروج
- ما يصل إلى 17 خط إدخال وإخراج متعدد الوظائف
7 مخرجات مغسلة عالية
■ 5 أجهزة توقيت
مؤقت كلب مراقبة قابلة للتكوين
️ اثنين من 8 بت ليت تايمرز مع prescaler، 1 قاعدة في الوقت الحقيقي و 1 التقاط المدخلات
اثنين من 12 بت أوتوماتيك ريلود تايمرز مع 4 PWM
المخرجات، 1 إدخال التقاط، 4 مخرج مقارنة
و وظائف نبض واحد
■ واجهة الاتصال
واجهة سلسلة متزامنة SPI
■ الإدارة المتقطعة
12 ناقل انقطاع بالإضافة إلى TRAP و RESET
15 خط انقطاع خارجي (على 4 متجهات)
■ مقارنة التناظرية
■ محول A/D
7 قنوات إدخال
مكاسب ثابتة للـ Op-amp
دقة 13 بت من 0 إلى 430 م.ف. (@ VDD 5V)
دقة 10 بتات لـ 430 mV إلى 5V (@ 5V VDD)
■ مجموعة تعليمات
التعامل مع البيانات بـ 8 بتات
63 تعليمات أساسية مع الكشف عن الرموز التشغيلية غير القانونية
17 طريقة رئيسية للاتصال
8 × 8 تعليمات ضرب غير موقعة
■ أدوات التنمية
حزمة تطوير كاملة للأجهزة والبرمجيات
(DM) (وحدة تحديد الأخطاء)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | STMيكروإلكترونيات |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | ST7 |
| التعبئة | أنبوب |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 16-SOIC (0.295، 7.50mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | * |
| عدد الـ I-O | 11 إدخال/خروج |
| السرعة | 8 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ST7 |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، POR، PWM، WDT |
| الاتصال | SPI |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 4KB (4K x 8) |
| محولات البيانات | A/D 5x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| نوع الواجهة | SPI |
| النواة | ST7 |
| سلسلة المعالجات | ST7FLIT1x |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | SO-16 عريض |
| الحد الأقصى للتردد | 8 ميغاهرتز |
| عدد قنوات ADC | 7 قنوات ADC |
| المدخلات/المخرجات | 17 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| عدد العدادات | 4 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
الوصف
ST7 ST7 وحدة التحكم الدقيقة IC 8-بيت 8MHz 4KB (4K x 8) فلاش
MCU 8-بيت CISC 4KB فلاش 3.3V / 5V 16-Pin SO W Tube
8-بيت ميكروتحكمات - MCU ST7LITE1xB 8B MCU
