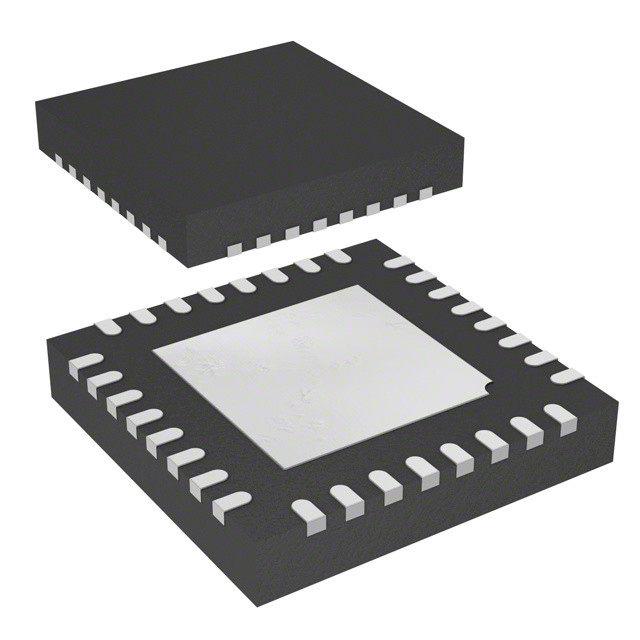

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | AT89C5130A-PUTUM |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 80C51 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 48 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART ، USB |
| ملحقات | LED ، POR ، PWM ، WDT | عدد I / O | 18 |
| حجم ذاكرة البرنامج | 16 كيلوبايت (16 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | دقة 4K × 8 | حجم ذاكرة الوصول العشوائي | 1.25 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | - |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 32-VQFN وسادة مكشوفة |
| حزمة أجهزة المورد | 32-QFN (7 × 7) | ||
| إبراز | وحدة التحكم في ذاكرة MCU,وحدة التحكم الميكرو MCU,الدائرة المتكاملة للميكروكمترول,MCU Micro Control Unit,Microcontroller Integrated Circuit |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AT89C5130A-PUTUM | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM3B-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM316-16MU | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA16M1-MU | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM1-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM1-16MUR | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM316-16MUR | IC MCU 8BIT 16KB FLASH 32QFN | |
| AT90PWM3-16MQ | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT90PWM3-16MQT | IC MCU 8BIT 8KB FLASH 32QFN | |
| AT89C5131A-PUTIM | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA16M1-15MD | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA16M1-15MZ | IC MCU 8BIT 16KB FLASH 32QFN | |
| ATMEGA32C1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32C1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32M1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA32M1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
| ATMEGA64C1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64C1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64M1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
| ATMEGA64M1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
| AT90PWM316EAR-16MUR | IC MCU 8BIT 16KB FLASH 32QFN |
منتوج وصف
تفاصيل المنتج
الوصف
AT89C5130A / 31A-M هو نسخة عالية الأداء من 80C51 microcontrollers 8-bit مع وظائف USB عالية السرعة.
الخصائص
• 80C52X2 النواة (6 ساعات لكل تعليمات)️ الحد الأقصى للتردد الأساسي 48 ميغاهرتز في وضع X1، 24 ميغاهرتز في وضع X2
مؤشر بيانات مزدوج
✓ UART المعززة المزدوجة الكاملة (EUART)
ثلاث توقيتات / عدادات 16 بت: T0، T1 و T2
256 بايت من ذاكرة الوصول العشوائي لـ Scratchpad
• البرمجة الداخلية للنظام عبر USB
بايت والصفحة (128 بايت) حذف و كتابة
100 ألف دورة كتابة
• 3 كيلوبايت فلاش EEPROM ل bootloader
بايت والصفحة (128 بايت) حذف و كتابة
100 ألف دورة كتابة
• بيانات EEPROM 1Kbyte (
بايت والصفحة (128 بايت) حذف و كتابة
100 ألف دورة كتابة
• ذاكرة الوصول المتوسعة على الشريحة (ERAM): 1024 بايت
• مراقبة طاقة متكاملة (POR/PFD) لمراقبة إمدادات الطاقة الداخلية
• وحدة متوافقة مع USB 1.1 و 2.0 Full Speed مع انقطاع عند الانتهاء من النقل
النقطة النهائية 0 لنقل التحكم: 32 بايت FIFO
6 نقاط نهائية قابلة للبرمجة مع اتجاهات الدخول أو الخروج ومع التحويلات الكبيرة أو المتقطعة أو المتزامن
• النقطة النهائية 1, 2, 3: 32 بايت FIFO
• النقطة النهائية 4 ، 5: 2 x 64 بايت FIFO مع التخزين المزدوج (وضع بينغ بونغ)
• النقطة النهائية 6: 2 x 512 بايت FIFO مع التخزين المزدوج (وضع بينغ بونغ)
إيقاف/استئناف المقاطعات
48 ميغاهرتز PLL لتشغيل الحافلات بسرعة كاملة
قطع الحافلة عند طلب وحدة التحكم الدقيقة
• 5 قنوات PCA مع 16-بيت العداد، المخرجات عالية السرعة، مقارنة / التقاط، PWM و Watchdog توقيت قدرات
• مؤقت مراقب أجهزة قابل للبرمجة (تم تمكين مرة واحدة مع إعادة ضبط): 100 ميس إلى 3 ثانية عند 8 ميغاهرتز
• واجهة انقطاع لوحة المفاتيح على منفذ P1 (8 بت)
• TWI (مواجهة سلكين) 400Kbit/s
• واجهة SPI (الوضع الرئيسي / الرقيق)
• 34 دبوس إدخال / إخراج
• 4 مخرجات LED ذات محرك مباشر مع مصادر تيار قابلة للبرمجة: 2-6-10 mA نموذجي
• نظام التقطيع ذات الأولوية على أربعة مستويات (11 مصدر)
• أوضاع التوقف عن العمل ووضع إيقاف تشغيل الطاقة
• 0 إلى 24 ميغاهرتز أوسيلاتور على شريحة مع PLL التناظرية ل 48 ميغاهرتز التوليف
• نطاق درجة الحرارة الصناعية
• إمدادات الطاقة الممتدة: 2.7 فولت إلى 5.5 فولت (3.3 فولت إلى 5.5 فولت مطلوبة لـ USB)
• الحزم: PLCC52، VQFP64، QFN32
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | AT89C513x |
| المنتج | وحدة التداول |
| التعبئة | الصندوق |
| وحدة الوزن | 0.006653 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 32-VQFN منصة تعرض |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 32-QFN (7x7) |
| عدد الـ I-O | 18 إدخال/خروج |
| السرعة | 48 ميغاهرتز |
| حجم EEPROM | 4K × 8 |
| المعالج الأساسي | 80C51 |
| حجم الـ RAM | 1.25K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LED، POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART، USB |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 16KB (16K x 8) |
| محولات البيانات | - |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 2.7 فولت إلى 5.5 فولت |
| نوع الواجهة | 2 أسلاك EUART SPI USB |
| النواة | 80C51 |
| سلسلة المعالجات | AT89x |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | QFN-32 |
| الحد الأقصى للتردد | 48 ميغاهرتز |
| المدخلات/المخرجات | 34 إدخال/خروج |
| حجم ذاكرة البيانات | 1.25 كيلوبايت |
| عدد العدادات | 16 جهاز توقيت |
| القرارات المتعلقة بـ ADC | لا يوجد ADC |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| AT89C5130A-PUTUM أجهزة التحكم الدقيقة والمعالجات |
IC MCU 8BIT 16KB FLASH 32QFN | شركة (ميكروشيب) للتكنولوجيا | AT89C5130A-PUTUM مقابل AT89C5130A-PUTUM |
الوصف
80C51 AT89C513x وحدة التحكم الدقيقة IC 8-Bit 48MHz 16KB (16K x 8) FLASH 32-QFN (7x7)
MCU 8-bit 8051 CISC 16KB فلاش 3.3V / 5V 32-Pin QFN EP Tray
8-بيت ميكروتحكمات - MCU C5130A 16K فلاش USB 5 فولت
