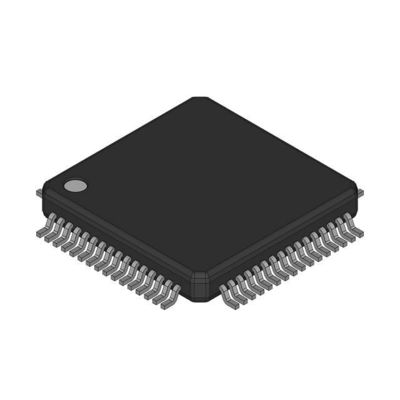

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP أشباه الموصلات الحرة

الوصف العام

مقدمة
MC68HC908GR8 هو عضو في عائلة M68HC08 منخفضة التكلفة عالية الأداء من وحدات التحكم الدقيق 8 بت (MCUs).تستخدم جميع وحدات MCU في العائلة وحدة المعالجة المركزية M68HC08 المحسنة (CPU08) وتتوفر مع مجموعة متنوعة من الوحدات، أحجام و أنواع الذاكرة، وأنواع الحزم.
تصف هذه الوثيقة أيضًا MC68HC908GR4. MC68HC908GR4 هو جهاز متطابق مع MC68HC908GR8 باستثناء أنه يحتوي على ذاكرة فلاش أقل.فقط عندما تكون هناك اختلافات مع MC68HC908GR8 ، يتم ذكر MC68HC908GR4 بشكل خاص في النص..

الخصائص

من أجل الراحة، تم تنظيم الميزات لتعكس:
• الميزات القياسية لـ MC68HC908GR8
• خصائص CPU08

الخصائص القياسية لـ MC68HC908GR8

• بنية M68HC08 عالية الأداء الأمثل للمترجمات C
• شفرة الكائن متوافقة بالكامل مع M6805 و M146805 و M68HC05 العائلات
• تردد الحافلة الداخلية 8-MHz
• أمن ذاكرة البرنامج في فلاش ((1)
• البرمجيات الثابتة للبرمجة على الشريحة للاستخدام مع الكمبيوتر الشخصي المضيف الذي لا يتطلب فولتاج عالية للدخول
• البرمجة الداخلية للنظام
• ميزات حماية النظام:
إعادة تعيين الكمبيوتر (COP)
إكتشاف الجهد المنخفض مع إعادة ضبط اختيارية ونقاط إطلاق قابلة للاختيار للعمل بـ 3.0 فولت و 5.0 فولت
كشف كود تشغيل غير قانوني مع إعادة تعيين
كشف عنوان غير قانوني مع إعادة تعيين
• تصميم منخفض الطاقة؛ ثابت بالكامل مع وضعيات التوقف والانتظار
• أنماط العمل القياسية منخفضة الطاقة:
وضع الانتظار
وضع التوقف
• دبوس إعادة التشغيل الرئيسي وإعادة تشغيل الكهرباء (POR)
• 7680 بايت من ذاكرة FLASH على الشريحة على MC68HC908GR8 و 4096 بايت من ذاكرة FLASH على الشريحة على MC68HC908GR4 مع قدرات البرمجة في الدائرة من ذاكرة البرامج FLASH
• 384 بايت من ذاكرة الوصول العشوائي على الشريحة
• وحدة واجهة الطرفية المتسلسلة (SPI)
• وحدة واجهة الاتصالات المتسلسلة (SCI)
• وحدة الواجهة الواحدة ذات 16 بت، وقائم 2 قنوات (TIM1) وحدة الواجهة الواحدة ذات 16 بت، وقائم 1 قناة (TIM2) مع التقاط المدخلات القابلة للاختيار ومقارنة المخرجات وقدرة PWM على كل قناة
• محول 6 قنوات و 8 بتات متتابعة التقريبية من التناظرية إلى الرقمية
• وحدة BREAK (BRK) للسماح بتعيين نقطة انقطاع واحدة أثناء تحديد الأخطاء في الدائرة
• الارتفاعات الداخلية في IRQ و RST لتقليل تكلفة نظام العملاء
• وحدة مولد الساعة مع 32 كيلو هرتز على رقاقة متوافقة مع بلور PLL (حلقة قفل المرحلة)
• ما يصل إلى 21 دبوس إدخال / إخراج (I / O) للأغراض العامة ، بما في ذلك:
19 دبوس إدخال/إخراج ذات وظيفة مشتركة
- ما يصل إلى اثنين من دبوس الإدخال والإخراج المخصصة، اعتمادا على اختيار الحزمة
• يمكن اختيار السحب على المدخلات فقط على الموانئ A و C و D. يتم الاختيار على أساس بيت منفصل.
أثناء وضع الخروج، يتم فصل السحب.
• طاقة مصدر التيار العالي 10-mA على جميع دبوس الميناء
• قدرة أكبر من التيار الحالي 15-mA غوص / مصدر على PTC0 PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• وضع توقف المذبذب تمكين بت (OSCSTOPENB) في سجل CONFIG للسماح للمستخدم باختيار تمكين المذبذب أو تعطيل أثناء وضع التوقف
• منفذ استيقاظ لوحة المفاتيح 4 بتات
• حزمة مزدوجة في الخط متقلصة من 42 دبوس (SDIP) ، حزمة مسطحة رباعية من 32 دبوس (QFP) ، حزمة مزدوجة في الخط من البلاستيك من 28 دبوس (DIP) ، أو دائرة متكاملة ذات ملامح صغيرة من 28 دبوس (SOIC)
• الخصائص المحددة لـ MC68HC908GR8 في DIP 28pin و SOIC 28pin هي:
بوابة B هي فقط 4 بتات: PTB0PTB3؛ وحدة ADC 4 قنوات
لا توجد قطع بورت سي

خصائص CPU08

تتضمن خصائص CPU08:
• نموذج برمجة HC05 محسن
• وظائف تحكم دائرة واسعة
• 16 طريقة معالجة (ثمانية أكثر من HC05)
• سجل مؤشر 16 بت ومؤشر كومة
• نقل البيانات من ذاكرة إلى ذاكرة
• تعليمات ضرب 8 × 8 سريعة
• تعليمات تقسيم 16/8 سريعة
• التعليمات العشرية المرموقة بالرموز الثنائية (BCD)
• تحسين تطبيقات وحدة التحكم
• دعم لغة سي بكفاءة
