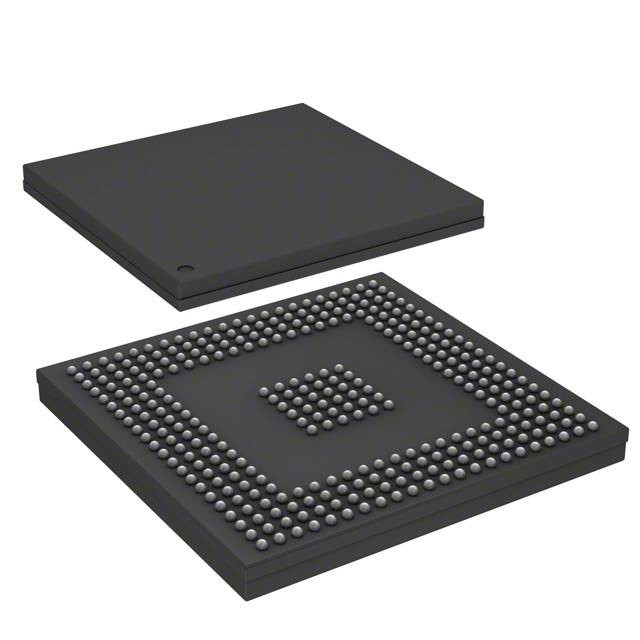

SPC5644AF0MVZ1 IC MCU 32BIT 4MB فلاش 324PBGA N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | SPC5644AF0MVZ1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | e200z4 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| السرعة | 150 ميجا هرتز | الاتصال | CANbus، EBI / EMI، LINbus، SCI، SPI |
| ملحقات | DMA ، POR ، PWM ، WDT | عدد I / O | 151 |
| حجم ذاكرة البرنامج | 4 ميجابايت (4 م × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 192 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.14 فولت ~ 5.25 فولت | محولات البيانات | A / D 40x12b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 324-BBGA |
| حزمة أجهزة المورد | 324-PBGA (23 × 23) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| SPC5644AF0MVZ1 | IC MCU 32BIT 4MB FLASH 324PBGA | |
| MPC5125YVN400 | IC MCU 32BIT ROMLESS 324PBGA | |
| MPC5553MVZ132 | IC MCU 32BIT 1.5MB FLASH 324PBGA | |
| SPC5642AF2MVZ2R | IC MCU 32BIT 2MB FLASH 324PBGA | |
| MPC5534MZQ80 | IC MCU 32BIT 1MB FLASH 324PBGA | |
| MPC5125YVN400R | IC MCU 32BIT ROMLESS 324PBGA | |
| SPC5125YVN400R | IC MCU 32BIT ROMLESS 324PBGA | |
| SPC5125YVN400 | IC MCU 32BIT ROMLESS 324PBGA | |
| SPC5642AF2MVZ3 | IC MCU 32BIT 2MB FLASH 324PBGA | |
| SPC5534MVZ80 | IC MCU 32BIT 1MB FLASH 324PBGA | |
| SPC5642AF2MVZ2 | IC MCU 32BIT 2MB FLASH 324PBGA | |
| SPC5643AF0MVZ2R | IC MCU 32BIT 3MB FLASH 324PBGA | |
| SPC5642AF2MVZ1 | IC MCU 32BIT 2MB FLASH 324PBGA | |
| SPC5644AF0MVZ3R | IC MCU 32BIT 4MB FLASH 324PBGA | |
| SPC5644AF0MVZ2R | IC MCU 32BIT 4MB FLASH 324PBGA | |
| SPC5643AF0MVZ2 | IC MCU 32BIT 3MB FLASH 324PBGA | |
| SPC5644AF0MVZ1R | IC MCU 32BIT 4MB FLASH 324PBGA | |
| SPC5643AF0MVZ1 | IC MCU 32BIT 3MB FLASH 324PBGA | |
| SPC5644AF0MVZ2 | IC MCU 32BIT 4MB FLASH 324PBGA | |
| SPC5553MVZ132 | IC MCU 32BIT 1.5KB FLASH 324PBGA | |
| MPC5553MZQ132 | IC MCU 32BIT 1.5MB FLASH 324PBGA | |
| SPC5567MVZ132 | IC MCU 32BIT 2MB FLASH 324PBGA | |
| MPC5565MVZ132 | IC MCU 32BIT 2MB FLASH 324PBGA | |
| SPC5644AF0MVZ3 | IC MCU 32BIT 4MB FLASH 324PBGA | |
| SPC5674FF3MVZ2 | IC MCU 32BIT 4MB FLASH 324PBGA |
منتوج وصف
تفاصيل المنتج
الوصف
تم بناء نواة معالج المضيف e200z4 من جهاز التحكم الدقيق على تقنية Power Architecture® وتم تصميمها خصيصًا للتطبيقات المدمجة. بالإضافة إلى تقنية Power Architecture ، تم تصميمها أيضًا من أجل تطبيقات التشغيل المدمج.هذا النواة تدعم تعليمات لمعالجة الإشارات الرقمية (DSP).يحتوي MPC5644A على مستويين من تسلسل الذاكرة يتكون من 8 كيلوبايت من ذاكرة التخزين المؤقت للتعليمات ، مدعومة بـ 192 كيلوبايت من ذاكرة SRAM على الشريحة و 4 ميغابايت من ذاكرة فلاش داخلية.يحتوي MPC5644A على واجهة حافلة خارجية، وكذلك حافلة معايرة لا يمكن الوصول إليها إلا عند استخدام نظام معايرة Freescale VertiCal.
هذه الوثيقة تصف خصائص MPC5644A وتسلط الضوء على الخصائص الكهربائية والفيزيائية الهامة للجهاز.
MPC5644A جهاز تحكم صغير
ورقة البيانات• 150 MHz e200z4 قوة الهندسة المعمارية الأساسية
تعديل تشفير تعليمات الطول المتغير (VLE)
هيكلة فوق مقياسية مع وحدتين تنفيذيتين
ما يصل إلى 2 إرشادات بأعداد كاملة أو بعلامة عائمة لكل دورة
ما يصل إلى 4 عمليات تضاعف وتتراكم لكل دورة
• تنظيم الذاكرة
ذاكرة فلاش على رقاقة 4 ميغابايت مع ECC وقراءة أثناء الكتابة (RWW)
- 192 كيلوبايت من ذاكرة الذاكرة SRAM على الشريحة مع وظيفة الاستعداد (32 كيلوبايت) و ECC
• 8 كيلوبايت من ذاكرة التخزين المؤقت للتعليمات (مع قفل الخط) ، قابلة للتكوين على شكل 2 أو 4 طرق
14 + 3 كيلوبايت من رموز و بيانات eTPU
5 × 4 مفاتيح العرضية (XBAR)
️ 24 وحدة إدخال
واجهة الحافلة الخارجية (EBI) مع منفذ العبيد والمعلم
• فشل حماية آمنة
وحدة حماية الذاكرة (MPU)
وحدة CRC مع 3 وحدات فرعية
مستشعر درجة حرارة التقاطع
• المقاطعات
تحكم انقطاع قابل للتكوين (مع NMI)
DMA 64 قناة
• القنوات المتسلسلة
3 × eSCI
3 × DSPI (2 منها تدعم القناة الثانية الميكرو في الأسفل [MSC])
3 إكس FlexCAN مع 64 رسالة كل واحدة
1 × وحدة FlexRay (V2.1) تصل إلى 10 Mbit / s مع قناة مزدوجة أو واحدة و 128 كائن رسالة و ECC
• 1 × eMIOS: 24 قناة موحدة
• 1 × eTPU2 (eTPU الجيل الثاني)
32 قناة قياسية
1 x وحدة رد فعل (6 قنوات مع ثلاثة مخرجات لكل قناة)
• 2 محولات متطورة من التناظرية إلى الرقمية (eQADCs)
أربعون قناة مدخل 12 بت (متعددة على 2 ADCs) ؛ يمكن توسيعها إلى 56 قناة مع multiplexers خارجية
6 طوابير الأوامر
دعم التشغيل و DMA
وقت التحويل الأدنى 688 ns
• مشغل CAN / SCI / FlexRay Bootstrap على الشريحة مع وحدة مساعدة التمهيد (BAM)
• نيكسوس
فئة 3+ للقلب e200z4
فئة 1 لـ eTPU
• JTAG (5 دبوس)
• سيمافور التنمية (DTS)
سجل أجهزة الإشارة (32 بت) وسجل تحديد
يستخدم كجزء من بروتوكول اكتساب البيانات
يتم استخدام دبوس EVTO للتواصل مع الأداة الخارجية
• توليد الساعات
أجهزة التذبذب الرئيسية على الشريحة 4 ′′ 40 ميغاهرتز
على الشريحة FMPLL (حلقة مغلقة بالمرحلة معدل التردد)
• ما يصل إلى 120 خط إدخال/إخراج عام
يمكن برمجته بشكل فردي كمدخل أو مخرج أو وظيفة خاصة
عتبة قابلة للبرمجة (التشنج)
• وضع خفض الطاقة: وضع بطيء، وقف، وضع الاستعداد
• نظام توفير مرن
إمدادات 5 فولت واحدة مع صمام خارجي
إمدادات خارجية متعددة: 5 فولت، 3.3 فولت و 1.2 فولت
• الحزم
176 LQFP
208 MAPBGA
324 TEPBGA
496-البين CSP (أداة المعايرة فقط)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | MPC56xx القاريفا |
| التعبئة | العبوة البديلة للصينية |
| وحدة الوزن | 0.060451 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 324-BBGA |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| حزمة الجهاز | 324-TEPBGA (23 × 23) |
| عدد الـ I-O | 151 إدخال/خروج |
| السرعة | 150 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | e200z4 |
| حجم الـ RAM | 192K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | DMA، POR، PWM، WDT |
| الاتصال | CAN، EBI/EMI، LIN، SCI، SPI |
| الجهد المُقدّم: Vcc-Vdd | 1.14 فولت ~ 1.32 فولت |
| حجم القلب | 32 بت |
| حجم ذاكرة البرنامج | 4MB (4M x 8) |
| محولات البيانات | A/D 40x12b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| النواة | e200z4 |
| سلسلة المعالجات | MPC5644A |
| عرض حافلة البيانات | 32 بت |
| الحد الأقصى للتردد | 150 ميغاهرتز |
| حجم ذاكرة البيانات | 192 كيلوبايت |
الوصف
e200z4 MPC56xx Qorivva وحدة تحكم دقيقة IC 32-Bit 150MHz 4MB (4M x 8) FLASH 324-TEPBGA (23x23)
MCU 32 بت e200 RISC 4MB فلاش 1.2V / 3.3V / 5V سيارات 324-البين BGA Tray
ميكروتحكمات 32 بت - MCU 32BIT3MB Flsh192KRAM
