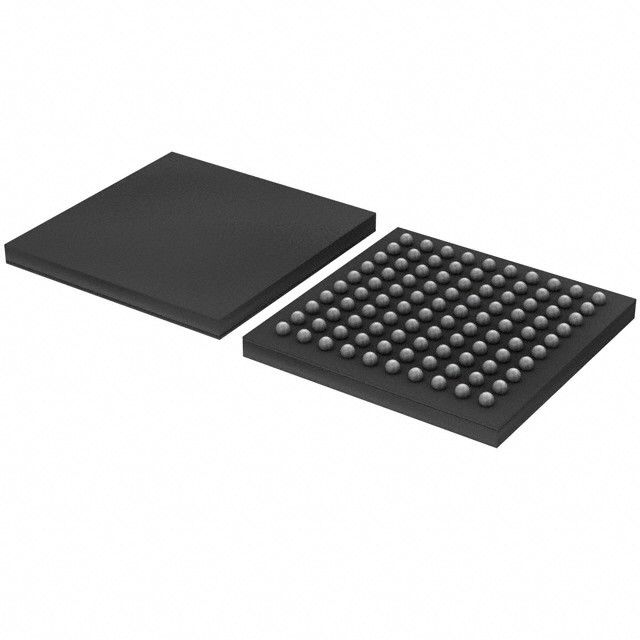

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | ATMEGA1280-16CU |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | AVR | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 16 ميجا هرتز | الاتصال | EBI / EMI، I²C، SPI، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 86 |
| حجم ذاكرة البرنامج | 128 كيلوبايت (64 كيلوبايت × 16) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | دقة 4K × 8 | حجم ذاكرة الوصول العشوائي | 8 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | أ / د 16 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 100-TFBGA |
| حزمة أجهزة المورد | 100-CBGA (9x9) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ATMEGA1280-16CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA1280V-8CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATMEGA640-16CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280V-8CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA64A1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA128B1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128B1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA64A1U-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA640V-8CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA640-16CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280-16CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA2560-16CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560V-8CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560-16CUR | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA640V-8CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATXMEGA64A1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA2560V-8CUR | IC MCU 8BIT 256KB FLASH 100CBGA |
منتوج وصف
تفاصيل المنتج
نظرة عامة
ATmega640/1280/1281/2560/2561 هو وحدة تحكم صغيرة CMOS ذات طاقة منخفضة 8-بيت تستند إلى بنية AVR RISC المحسنة. من خلال تنفيذ تعليمات قوية في دورة واحدة clock k،ATmega640/1280/1281/2560/2561 يحقق مخرجات تقترب من 1 MIPS لكل ميغاهرتز مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.
الخصائص
• عالية الأداء، طاقة منخفضة أتمل® AVR® 8-بيت ميكروسيترولر• بنية RISC المتقدمة
135 تعليمات قوية معظم تنفيذ دورة ساعة واحدة
32 × 8 سجلات عمل ذات غرض عام
عملية ثابتة بالكامل
حتى 16 ميبس من خلال 16 ميغاهرتز
مضاعف دورة 2 على الشريحة
• أقسام الذاكرة غير المتطايرة عالية التحمل
64K/128K/256KBytes من فلاش قابل للبرمجة الذاتية في النظام
4 كيلوبايت EEPROM
8 كيلوبايتات SRAM الداخلية
دورات الكتابة / الحذف:10,000 فلاش/100,000 EEPROM
حفظ البيانات: 20 سنة عند 85 درجة مئوية/ 100 سنة عند 25 درجة مئوية
قسم رمز التمهيد الاختياري مع قطع القفل المستقلة
• البرمجة الداخلية للنظام بواسطة برنامج تشغيل على الشريحة
• عملية القراءة والكتابة الحقيقية
قفل البرمجة لأمن البرامج
• الصمود: ما يصل إلى 64 كيلوبايت مساحة ذاكرة خارجية اختيارية
• دعم مكتبة أتمل QTouch
أزرار لمسة سعة، ومحركات التمرير والعجلات
استحواذ QTouch و QMatrix
تصل إلى 64 قناة حاسة
• واجهة JTAG (متوافقة مع IEEE® std. 1149.1)
إمكانات مسح الحدود وفقا لمعيار JTAG
دعم إصلاحات الشريحة المكثف
برمجة الفلاش، EEPROM، الفيوز، والبيتات القفل من خلال واجهة JTAG
• الخصائص الطرفية
2 جهاز توقيت / عدادات 8-بيت مع Prescaler منفصل ووضع مقارنة
أربعة توقيت 16 بت / العداد مع Prescaler منفصلة، مقارنة واستيعاب وضع
عداد الوقت الحقيقي مع مذبذب منفصل
4 قنوات PWM 8 بت
6/12 قناة PWM مع دقة قابلة للبرمجة من 2 إلى 16 بت (ATmega1281/2561، ATmega640/1280/2560)
محول مقارنة الناتج
8/16 قناة، 10 بت ADC (ATmega1281/2561، ATmega640/1280/2560)
ـ 2/ 4 برامج متسلسلة (ATmega1281/2561, ATmega640/1280/2560)
واجهة SPI المتسلسلة
واجهة متسلسلة ذات سلكين موجهة إلى البايت
معدل توقيت قابل للبرمجة مع مذبذب منفصل على الشريحة
مقارنة التناظرية على الشريحة
أوقف و أيقظ عند تغيير الدبوس
• خصائص خاصة للمتحكم الصغير
إعادة تشغيل الكهرباء و إكتشاف إيقاف التشغيل
المذبذب المعايرة الداخلية
مصادر انقطاعية خارجية وداخلية
6 أنماط نوم: الوقوف بلا عمل، تقليل ضجيج ADC، توفير الطاقة، إيقاف تشغيل الطاقة، الاستعداد، الاستعداد الممتد
• الإدخال والخروج والحزم
54/86 خطوط الإدخال والخروج القابلة للبرمجة (ATmega1281/2561، ATmega640/1280/2560)
QFN/MLF ذو 64 علبة، TQFP ذو 64 علبة (ATmega1281/2561)
100 قناة TQFP، 100 كرة CBGA (ATmega640/1280/2560)
RoHS/الخضراء الكاملة
• نطاق الحرارة:
-40°C إلى 85°C الصناعية
• استهلاك طاقة منخفض للغاية
الوضع النشط: 1MHz، 1.8V: 500μA
وضع التوقف عن التشغيل: 0.1μA عند 1.8V
• درجة السرعة:
أوتميجا 640 فولت / أوتميجا 1280 فولت / أوتميجا 1281 فولت:
• 0 - 4MHz @ 1.8V - 5.5V ، 0 - 8MHz @ 2.7V - 5.5V
أوتميغا2560ف/أوتميغا2561ف:
• 0 - 2MHz @ 1.8V - 5.5V ، 0 - 8MHz @ 2.7V - 5.5V
(أوتيميغا640/أوتيميغا1280/أوتيميغا1281)
• 0 - 8MHz @ 2.7V - 5.5V ، 0 - 16MHz @ 4.5V - 5.5V
(ـ (أتيميجا2560/أتيميجا2561:
• 0 - 16MHz @ 4.5V - 5.5V
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | AVR® ATmega |
| المنتج | وحدة التداول |
| التعبئة | العبوة البديلة للصينية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | ATMEGA |
| الحزمة | 100-TFBGA |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 100-CBGA (9x9) |
| عدد الـ I-O | 86 إدخال/خروج |
| السرعة | 16 ميغاهرتز |
| حجم EEPROM | 4K × 8 |
| المعالج الأساسي | AVR |
| حجم الـ RAM | 8K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | EBI/EMI، I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 128 كيلوبايت (64 كيلوبايت x 16) |
| محولات البيانات | A/D 16x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 2.7 فولت إلى 5.5 فولت |
| نوع الواجهة | 2 أسلاك SPI USART |
| النواة | AVR |
| سلسلة المعالجات | ميغا اف ار |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | CBGA-100 |
| الحد الأقصى للتردد | 16 ميغاهرتز |
| عدد قنوات ADC | 16 قناة ADC |
| المدخلات/المخرجات | 86 إدخال/خروج |
| حجم ذاكرة البيانات | 8 كيلوبايت |
| حجم البيانات | 4 كيلوبايت |
| عدد العدادات | 6 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
| نوع بيانات الـ ROM | الـ EEPROM |
الوصف
8-بيت ميكروسيترولرز - MCU AVR 128K FLASH 8K SRAM 4KB EE-16 MHZ
