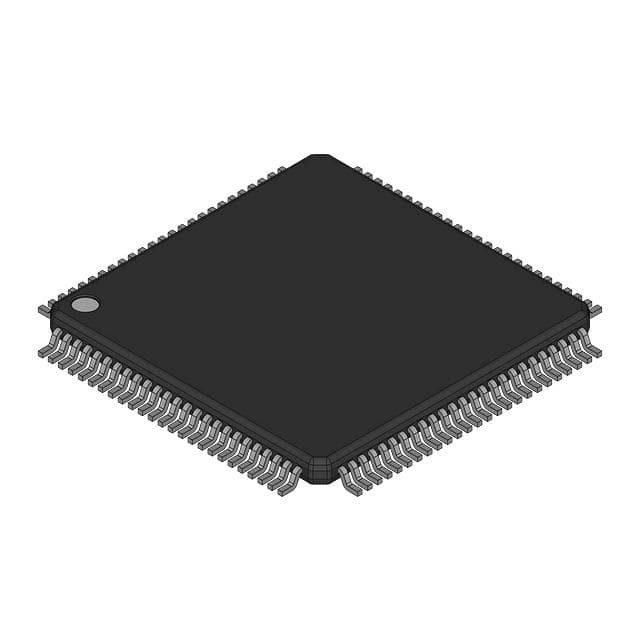

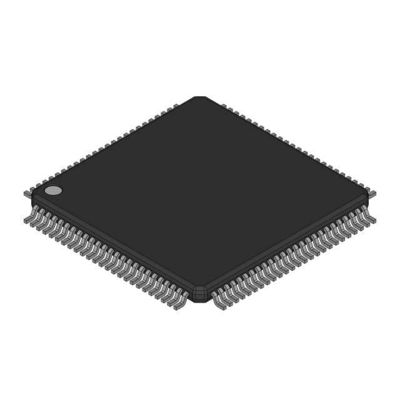

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP رينيساس إلكترونيات أمريكا Inc
| اسم العلامة التجارية | Renesas Electronics America Inc |
|---|---|
| رقم الموديل | M30803FGFP#U3 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | إم16سي/80 | حجم اللب | 16 بت |
|---|---|---|---|
| السرعة | 20 ميجا هرتز | الاتصال | SIO ، UART / USART |
| ملحقات | DMA ، PWM ، WDT | عدد I / O | 85 |
| حجم ذاكرة البرنامج | 256 كيلوبايت (256 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 20 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | A/D 10x10b; A / D 10x10b ؛ D/A 2x8b د / أ 2x8 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 100-BQFP |
| حزمة أجهزة المورد | 100-QFP (14 × 20) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| M30803FGFP#U3 | IC MCU 16BIT 256KB FLASH 100QFP | |
| M30853FJFP#D3 | IC MCU 16/32B 512KB FLASH 100QFP | |
| M306N4FGTFP#U0 | IC MCU 16BIT 256KB FLASH 100QFP | |
| AT32UC3A1512AU-AUR | IC MCU 32BIT 512KB FLASH 100TQFP | |
| AT32UC3A1256AU-AUR | IC MCU 32BIT 256KB FLASH 100TQFP | |
| M37560EFDFP#U0 | IC MCU 8BIT 60KB OTP 100QFP | |
| R5F2L3A7BNFA#U1 | 16-BIT, FLASH, R8C CPU | |
| M3826AEFFP#U0 | 8-BIT, OTPROM, MELPS740 CPU | |
| M3062GF8NFP#U5 | 16-BIT, FLASH, M16C CPU | |
| DF2148RTE20IV | IC MCU 16BIT 128KB FLASH 100TQFP | |
| M30800SAFP#D3 | IC MCU 16/32BIT ROMLESS 100QFP | |
| M30800FCFP#U3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M3062GF8NFP#U3 | IC MCU 16BIT 64KB FLASH 100QFP | |
| M306NBFCTFP#Q | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30622SAFP#U5 | IC MCU 16BIT ROMLESS 100QFP | |
| M30622SFP#U5 | 16-BIT, FLASH, M16C CPU | |
| M30622SAFP#U3 | 16-BIT, FLASH, M16C CPU | |
| M30620FCAFP#D3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCNFP#U3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCMFP#D3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCAFP#D5 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCMFP#U5 | 16-BIT, FLASH, M16C CPU | |
| M30620FCMFP#U3 | 16-BIT, FLASH, M16C CPU | |
| M306N5FCTFP#U0 | IC MCU 16BIT 128KB FLASH 100QFP | |
| DF2144TE20V | MICROCONTROLLER, 16-BIT, FLASH, |
منتوج وصف
تفاصيل المنتج
نظرة عامة
The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPوظائف الطرفية من 100 دبوس و 144 دبوس هي شائعة. هذه أجهزة الكمبيوتر الصغيرة ذات الشريحة الواحدة تعمل باستخدام تعليمات متطورة تتميز بمستوى عال من كفاءة التعليمات.مع 16M بايت من مساحة العناوين، قادرة على تنفيذ التعليمات بسرعة عالية. كما أنها تحتوي على مضاعف مدمج وDMAC، مما يجعلها مثالية للتحكم في المكاتب والاتصالات والمعدات الصناعية،وتطبيقات معالجة عالية السرعة الأخرى.
الخصائص
• سعة الذاكرة (انظر صورة توسيع الذاكرة)ذاكرة الوصول العشوائي 10 إلى 24 كيلو بايت
• أقصر وقت لتنفيذ التعليمات...... 50ns (f ((XIN) = 20MHz)
• فولتاج الإمداد...................4.2 إلى 5.5 فولت (f ((XIN) = 20MHz)
إصدارات ROM القناع والROM الخارجية والذاكرة الفلاشية
2.7 إلى 5.5 فولت (f ((XIN) = 10MHz)
إصدارات ROM القناع والROM الخارجية والذاكرة الفلاشية
• استهلاك طاقة منخفض 45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz بدون انتظار البرنامج، Vcc = 5V)
29 مصدر انقطاع داخلي و 8 مصادر انقطاع خارجية
5 انقطاع البرنامج
مصادر ؛ 7 مستويات (بما في ذلك انقطاع المدخلات الرئيسية)
• مؤقت متعدد الوظائف 16 بت 5 مؤقتات خروجا + 6 مؤقتات مدخل
• إدخال / إخراج متسلسل... 5 قنوات لUART أو متزامن الساعة
• DMAC... 4 قنوات (شغيل: 31 مصدر)
• DRAMC..................................................... تستخدم في EDO، FP، CAS قبل تحديث RAS، التجديد الذاتي
• محول A / D........................... 10 بت X 8 قنوات (يمكن توسيعه حتى 10 قنوات)
• محول D/A... 8 بت X قنوات 2
• دائرة حساب CRC
• محول XY........................ 1 دائرة
• مؤقت كلب مراقبة 1 سطر
• إدخال/إخراج قابل للبرمجة 87 خط: نسخة 100 دبوس، 123 خط: نسخة 144 دبوس
• منفذ الدخول 1 خط (P85 مشترك مع دبوس NMI)
• التوسع في الذاكرة.......................... متاحة (16 مليون بايت)
• خيار خروجه الشريحه........................ 4 خطوط
• دائرة توليد الساعة..................... 2 دوائر توليد الساعة المدمجة
(مقاومة ردود فعل مدمجة، ومذبذب سيراميكي أو كوارتز خارجي)
التطبيقات
الصوت، الكاميرات، معدات المكتب، معدات الاتصالاتالمعدات المحمولة، الخ
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | رينيساس إلكترونيات أمريكا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | M16C؟ M16C/80 |
| التعبئة | الصندوق |
| الحزمة | 100-BQFP |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 100-QFP (14x20) |
| عدد الـ I-O | 85 إدخال/خروج |
| السرعة | 20 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | |
| حجم الـ RAM | 20K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | DMA، PWM، WDT |
| الاتصال | SIO، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 16-بيت |
| حجم ذاكرة البرنامج | 256 كيلوبايت (256 كيلوبايت × 8) |
| محولات البيانات | A/D 10x10b، D/A 2x8b |
| نوع المذبذب | الداخلية |
