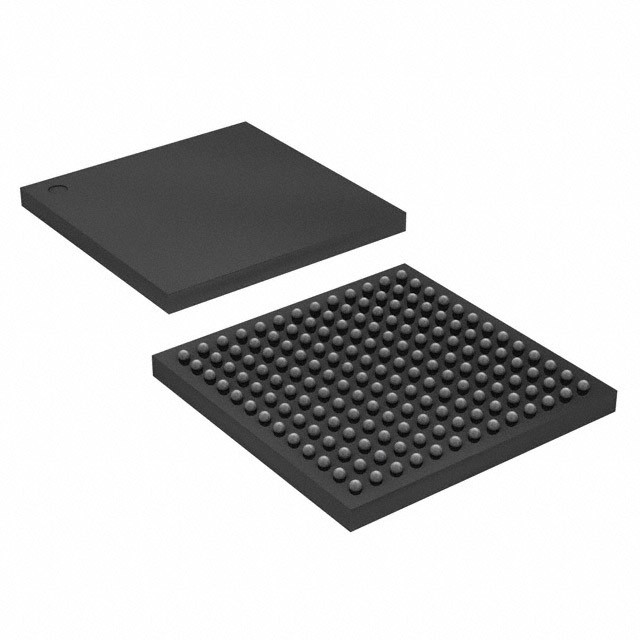

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMيكروإلكترونيات

الوصف

أجهزة STM32L4R5xx و STM32L4R7xx و STM32L4R9xx هي مجموعة من أجهزة التحكم الصغيرة ذات الطاقة المنخفضة للغاية (سلسلة STM32L4+) تستند إلى قلب Arm® Cortex®-M4 RISC ذو الأداء العالي 32 بت.يعملون على تردد يصل إلى 120 ميغاهرتز.

يحتوي قلب Cortex-M4 على وحدة نقطة عائمة دقيقة واحدة (FPU) ، والتي تدعم جميع تعليمات معالجة البيانات بدقة واحدة من Arm® وجميع أنواع البيانات.ينفذ قلب CortexM4 أيضا مجموعة كاملة من تعليمات DSP (معالجة الإشارات الرقمية) ووحدة حماية الذاكرة (MPU) التي تعزز أمن التطبيق.

هذه الأجهزة تضم ذاكرة عالية السرعة (2 ميغابايت من ذاكرة فلاش و 640 كيلوبايت من SRAM) ،وحدة تحكم ذاكرة خارجية مرنة (FSMC) للذاكرة الثابتة (لالأجهزة التي تحتوي على حزم من 100 دبوس أو أكثر)، واجهة ذاكرة فلاش OctoSPI (تتوفر في جميع الحزم) ومجموعة واسعة من الإدخالات / الإخراجات والجهاز الطرفي المحسنة المتصلة بحافلتين APB وحافلتين AHB ومصفوفة حافلة متعددة 32 بت AHB.

تتضمن أجهزة STM32L4Rxxx العديد من آليات الحماية للذاكرة الفلاش المضمنة و SRAM: حماية القراءة وحماية الكتابة وحماية قراءة الشفرة الملكية وجدار الحماية.

هذه الأجهزة تقدم جهاز ADC سريع 12 بت (5 Msps) ، ومقارنتين، ومضختين تشغيليتين، وقنوات DAC اثنتين، و بوفر مرجع الجهد الداخلي، و RTC منخفضة الطاقة، ومؤقتين عامين 32 بت،اثنين من أجهزة PWM ذات 16 بت مخصصة لتحكم المحرك، سبعة مؤقتات ذات غرض عام 16 بت ، واثنين من مؤقتات ذوات طاقة منخفضة 16 بت. تدعم الأجهزة أربعة مرشحات رقمية لمعدلات سيغما دلتا الخارجية (DFSDM). بالإضافة إلى ذلك ، يتم استخدام أجهزة التشغيل اللاسلكية في جميع أنحاء العالم.تتوفر ما يصل إلى 24 قناة استشعار سعة.

الخصائص

• طاقة منخفضة للغاية مع FlexPowerControl
إمدادات الطاقة من 1.71 فولت إلى 3.6 فولت
نطاق درجة الحرارة من -40 °C إلى 85/125 °C
وضعية الحصول على المجموعة (BAM)
305 nA في وضع VBAT: إمدادات لبرامج RTC و 32x32 بت
33 nA وضع إيقاف (خمسة دبوس استيقاظ)
وضع الاستعداد 125 nA (خمسة دبوس استيقاظ)
وضع الاستعداد 420 nA مع RTC
إيقاف 2 مع RTC
️ 110 μA/MHz وضع التشغيل (وضع LDO)
43 μA/MHz وضع تشغيل (@ 3.3 V SMPS)
إيقاف 5 ميكرو ثانية من وضع التوقف
إعادة تعيين الإغلاق (BOR) في جميع الأنماط باستثناء الإغلاق
مصفوفة الارتباط
• النواة: ARM® 32-bit Cortex®-M4 CPU مع FPU، ومسرع الوقت الحقيقي التكيفي (ART Accelerator) يسمح بتنفيذ حالة الانتظار 0 من ذاكرة Flash، وتردد تصل إلى 120 ميغاهرتز، MPU، 150 DMIPS/1.25 DMIPS/MHz (دريستون 2).1) و تعليمات DSP
• معايير الأداء
1.25 DMIPS/MHz (Drystone 2.1)
409.20 Coremark® (3.41 Coremark/MHz @ 120 MHz)
• معايير الطاقة
233 درجة ULPMarkTMCP
56.5 درجة ULPMarkTMPP
• مصادر الساعة
أجهزة التذبذب الكريستالية من 4 إلى 48 ميغاهرتز
أوسيلاتور الكريستال 32 كيلو هرتز لـ RTC (LSE)
إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.

أوسيلاتور متعدد السرعات الداخلي من 100 كيلو هرتز إلى 48 ميغاهرتز، يتم تعديله تلقائيًا بواسطة LSE (دقة أفضل من ± 0.25٪)
48 ميغاهرتز داخلية مع استعادة الساعة
3 PLLs لساعة النظام ، USB ، الصوت ، ADC
• RTC مع تقويم HW ، الإنذارات والتعديل
• ما يصل إلى 24 قناة استشعار سعة: دعم أجهزة استشعار اللمس الملموسة والشاشة الخطيّة والدورانية
• ميزات الرسومات المتقدمة
تسريع Chrom-ART (DMA2D) لإنشاء محتوى رسمي محسن
✓ Chrom-GRC (GFXMMU) يسمح بتحسين ما يصل إلى 20٪ من الموارد الرسومية
‬ MIPI® DSI جهاز تحكم مستضيف مع مسارين DSI يعملان بسرعة تصل إلى 500 ميجابت / ثانية لكل منهما
جهاز تحكم LCD-TFT
• مؤقتات 16x: 2 x 16-بيت متقدمة التحكم في المحرك، 2 x 32-بيت و 5 x 16-بيت الغرض العام، 2x 16-بيت الأساسية، 2x 16 بيت مؤقتات طاقة منخفضة (متوفرة في وضع التوقف) ، 2x حراس، مؤقت SysTick
• ما يصل إلى 136 إدخالاً سريعاً، معظمها متسامح مع 5 فولت، ما يصل إلى 14 إدخالاً مع إمدادات مستقلة تصل إلى 1.08 فولت
• الذكريات
فلاش بـ 2 ميغابايت، 2 بنك للقراءة أثناء الكتابة، حماية خاصة لقراءة الرموز
640 كيلوبايت من SRAM بما في ذلك 64 كيلوبايت مع فحص تكافؤ الأجهزة
واجهة الذاكرة الخارجية للذاكرة الثابتة التي تدعم ذاكرة SRAM و PSRAM و NOR و NAND و FRAM
2 x واجهة ذاكرة OctoSPI
• مرشحات رقمية 4x لمعدل سيجما دلتا
