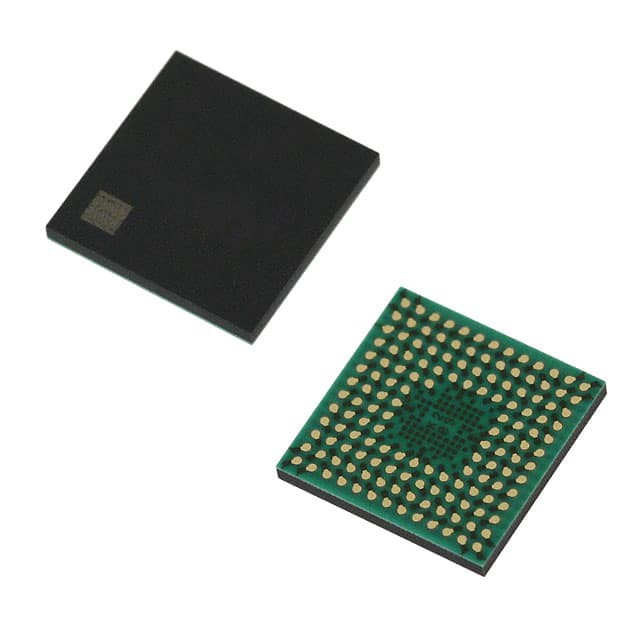

R4F2113NLG#U0 IC MCU 16BIT 128KB FLSH 145TFLGA Renesas Electronics America Inc
| اسم العلامة التجارية | Renesas Electronics America Inc |
|---|---|
| رقم الموديل | R4F2113NLG#U0 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
تفاصيل المنتج
| المعالج الأساسي | H8S / 2000 | حجم اللب | 16 بت |
|---|---|---|---|
| السرعة | 20 ميجا هرتز | الاتصال | I²C ، LPC ، SCI |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 114 |
| حجم ذاكرة البرنامج | 128 كيلو بايت (128 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 12 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 3.6 فولت | محولات البيانات | أ / د 12 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -20 درجة مئوية ~ 75 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 145-TFLGA |
| حزمة أجهزة المورد | 145-TFLGA (9x9) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| R4F2113NLG#U0 | IC MCU 16BIT 128KB FLSH 145TFLGA | |
| DF2117RVLP20DHV | IC MCU 16BIT 160KB FLSH 145TFLGA | |
| R5F56216BDLE#U0 | IC MCU 32BIT 256KB FLSH 145TFLGA | |
| R5F56217BDLE#U0 | IC MCU 32BIT 384KB FLSH 145TFLGA | |
| R5F56218BDLE#U0 | IC MCU 32BIT 512KB FLSH 145TFLGA | |
| R5F562N7ADLE#U0 | IC MCU 32BIT 384KB FLSH 145TFLGA | |
| R5F562N7BDLE#U0 | IC MCU 32BIT 384KB FLSH 145TFLGA | |
| R5F562N8ADLE#U0 | IC MCU 32BIT 512KB FLSH 145TFLGA | |
| R5F562N8BDLE#U0 | IC MCU 32BIT 512KB FLSH 145TFLGA | |
| R5F61665N50LGV | IC MCU 32BIT 512KB FLSH 145TFLGA | |
| R5F61662N50LGV | IC MCU 32BIT 384KB FLSH 145TFLGA | |
| R5F61665D50LGV | IC MCU 32BIT 512KB FLSH 145TFLGA | |
| DF2378BVLP35V | IC MCU 16BIT 512KB FLSH 145TFLGA | |
| DF2370RVLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2370VLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2371RVLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2371VLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2372RVLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2372VLP34V | IC MCU 16BIT 256KB FLSH 145TFLGA | |
| DF2374RVLP34V | IC MCU 16BIT 384KB FLSH 145TFLGA | |
| DF2374VLP34V | IC MCU 16BIT 384KB FLSH 145TFLGA | |
| DF2378RVLP34V | IC MCU 16BIT 512KB FLSH 145TFLGA | |
| DF2117VLP20V | IC MCU 16BIT 160KB FLSH 145TFLGA | |
| R5F61622N50LGV | IC MCU 32BIT 256KB FLSH 145TFLGA | |
| DF2117RVLP20HV | IC MCU 16BIT 160KB FLSH 145TFLGA | |
| DF2117VLP20HV | IC MCU 16BIT 160KB FLSH 145TFLGA |
منتوج وصف
تفاصيل المنتج
الخصائص
جوهر كل منتج في مجموعة H8S/2112 من أجهزة الحاسوب الصغيرة CISC (حاسوب مجموعة التعليمات المعقدة) هو H8S/2000 CPU ، الذي يحتوي على بنية داخلية 16 بت.يوفر وحدة المعالجة المركزية H8S/2000 التوافق مع وحدة المعالجة المركزية من أجهزة الكمبيوتر الصغيرة الأصلية الأخرى من شركة رينيساس للتكنولوجيا: H8/300، H8/300H، و H8S.
كوظائف periferical، كل LSI من المجموعة يتضمن واجهة اتصال متسلسلة مع FIFO، واجهة حافلة I2C، محول A / D، وأنواع مختلفة من العدادات.الوحدات تحقق تكوينات النظام منخفضة التكلفةيتم الحفاظ على استهلاك الطاقة لهذه الوحدات منخفضًا ديناميكيًا من خلال أنماط التوقف عن تشغيل الطاقة. الـ ROM الموجودة على الشريحة هي ذاكرة فلاش (F-ZTAT TM *) بسعة 96 كيلوبايت.
التطبيقات
وتشمل أمثلة تطبيقات هذا LSI معدات محيطية أجهزة الكمبيوتر الشخصية ومعدات أتمتة المكاتب والمعدات الصناعية.
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | رينيساس إلكترونيات أمريكا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | H8R H8S/2100 |
| التعبئة | الصندوق |
| الحزمة | 145-TFLGA |
| درجة حرارة العمل | -20°C ~ 75°C (TA) |
| حزمة الجهاز | 145-TFLGA (9x9) |
| عدد الـ I-O | 114 إدخال/خروج |
| السرعة | 20 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | H8S/2000 |
| حجم الـ RAM | 12K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | I2C، LPC، SCI |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 3.6 فولت |
| حجم القلب | 16-بيت |
| حجم ذاكرة البرنامج | 128 كيلوبايت (128 كيلوبايت × 8) |
| محولات البيانات | A/D 12x10b |
| نوع المذبذب | الداخلية |
الوصف
H8S/2000 H8؟ H8S/2100 وحدة التحكم الدقيقة IC 16-Bit 20MHz 128KB (128K x 8) فلاش 145-TFLGA (9x9)
3V 128K PB-free PTLG0145JB
