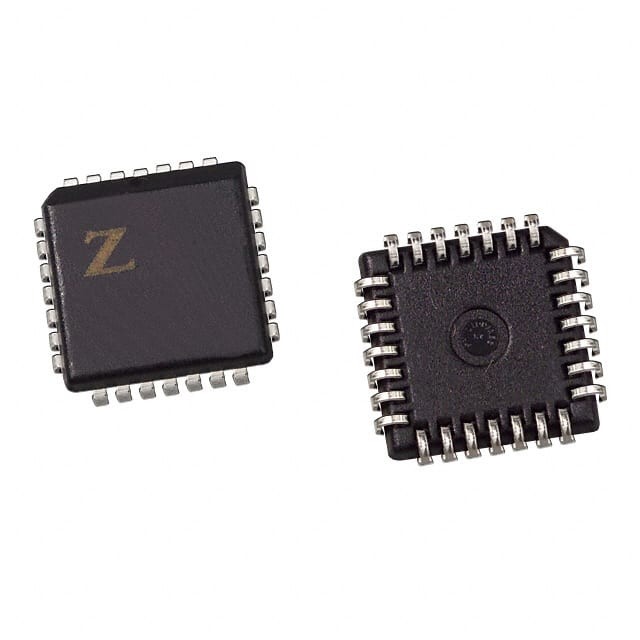

Z86E3016VEC IC MCU 8BIT 4KB OTP 28PLCC زيلوج

وصف عام

Z86E30/E31/E40 8-Bit One-Time Programmable (OTP) Microcontrollers هي أعضاء من عائلة Zilogs Z8® MCU ذات الرقاقة الواحدة التي تتميز بدوائر الاستيقاظ المحسنة ، ومؤقتات Watch-Dog programmable ،خيارات EMI منخفضة الضوضاء، وقدرة سهلة على توسيع نظام الأجهزة / البرمجيات.

الخصائص

■ درجة الحرارة القياسية (VCC = 3.5V إلى 5.5V)
■ زيادة درجة الحرارة (VCC = 4.5V إلى 5.5V)
■ الحزم المتاحة:
أوتب DIP/SOIC/PLCC ذو 28 دبوسًا (Z86E30/31 فقط)
نافذة DIP ذات 28 دبوسًا (Z86E30/31 فقط)
أوتب/شاشة DIP ذو 40 دبوسًا (Z86E40 فقط)
44-Pin PLCC/QFP OTP (Z86E40 فقط)
نافذة PLCC ذات 44 دبوسًا (Z86E40 فقط)
■ جهاز توقيت كلب مراقبة يعمل بالبرمجيات
■ يمكن برمجته على الميناء 0 ، الميناء 1 ، والميناء 2
■ خطوط الدخول والخروج 24/32
■ أجهزة القفل الآلي
■ إعادة تشغيل التيار التلقائي (POR)
■ خيارات OTP قابلة للبرمجة:
أوسيلاتور RC
حماية EPROM
إيقاف تشغيل القفل التلقائي
إمكانية تشغيل WDT بشكل دائم
عازل ردود الفعل للمذبذب الكريستالي
حماية الـ RAM
■ استهلاك طاقة منخفض: 60 ميجاوات
■ مؤشر التعليمات السريعة: 0.75 μs
■ وضعين للوقوف: STOP و HALT
■ المدخلات الرقمية مستويات CMOS، منشأة بواسطة Schmitt
■ وضع EMI منخفض قابل للبرمجة البرمجية
■ اثنان من العدادات / العدادات المبرمجة بـ 8 بت لكل منها جهاز برمجية 6 بت
■ ستة متجهات، وقطع ذات أولوية من ستة مصادر مختلفة
■ اثنين من المقارنات
■ أجهزة التذبذب الموجودة على الشريحة والتي تقبل جهاز تشغيل كريستالي أو صدى سيراميكي أو LC أو RC أو جهاز تشغيل ساعة خارجي
