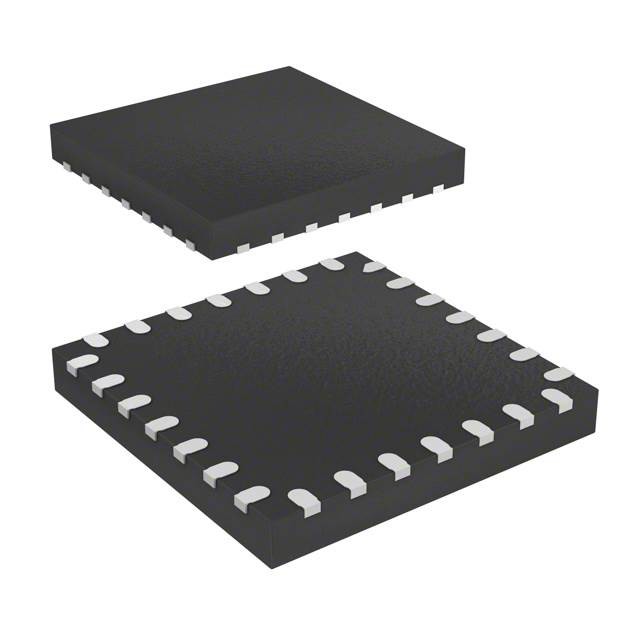

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMميكروإلكترونيات

STM32F042G6U6TR وصف

جهاز التحكم الصغير STM32F030x يحتوي على قلب ARM CortexTM-M0 عالي الأداء RISC 32 بت يعمل على تردد 48 ميغاهرتز،الذاكرة المدمجة عالية السرعة (تصل إلى 64 كيلوبايت من ذاكرة فلاش وتصل إلى 8 كيلوبايت من ذاكرة SRAM)، ومجموعة واسعة من الأجهزة الطرفية المعززة و I / O. جميع الأجهزة توفر واجهات اتصال قياسية (تصل إلى اثنين من I2Cs ، تصل إلى اثنين من SPIs ، وتصل إلى اثنين من USARTs) ، ADC واحد 12 بت ،ما يصل إلى 6 مؤقتات ذات 16 بت للأغراض العامة ومؤقتة PWM ذات التحكم المتقدم.
يعمل جهاز التحكم الصغير STM32F030x في نطاق درجة الحرارة من -40 إلى +85 درجة مئوية ، من مصدر الطاقة 2.4 إلى 3.6 فولت. مجموعة شاملة من أنماط توفير الطاقة تسمح بتصميم تطبيقات منخفضة الطاقة.
يتضمن جهاز التحكم الصغير STM32F030x أجهزة في أربع حزم مختلفة تتراوح من 20 دبوسًا إلى 64 دبوسًا. اعتماداً على الجهاز المختار ، يتم تضمين مجموعات مختلفة من الأجهزة الطرفية.يقدم الوصف أدناه لمحة عامة عن مجموعة كاملة من الأجهزة الطرفية المقترحة STM32F030x.
هذه الخصائص تجعل جهاز التحكم الصغير STM32F030x مناسب لمجموعة واسعة من التطبيقات مثل التحكم في التطبيقات وواجهات المستخدمين والمعدات المحمولة ، وأجهزة الاستقبال A / V والتلفزيون الرقمي ،أجهزة الكمبيوتر الشخصي، منصات الألعاب ، الدراجات الإلكترونية ، الأجهزة الاستهلاكية ، الطابعات ، المسحات الضوئية ، أنظمة الإنذار ، مكالمات الفيديو ، و HVACs.

STM32F042G6U6TR الخصائص

● النواة: ARM® 32-bit CortexTM-M0 CPU، تردد يصل إلى 48 ميغاهرتز
● الذكريات
16 إلى 64 كيلوبايت من ذاكرة فلاش
4 إلى 8 كيلو بايتات من SRAM مع التحقق من تعادل HW
● وحدة حساب CRC
● إعادة التشغيل وإدارة الطاقة
نطاق الجهد: 2.4 فولت إلى 3.6 فولت
إعادة تشغيل / إيقاف تشغيل (POR / PDR)
وضعات الطاقة المنخفضة: النوم، التوقف، الاستعداد
● إدارة الساعة
أجهزة التذبذب الكريستالية من 4 إلى 32 ميغاهرتز
أوسيلاتور 32 كيلو هرتز لـ RTC مع معايرة
إضافة إضافية إلى إضافة إضافية
أوسيلاتور RC داخلي 40 كيلو هرتز
● ما يصل إلى 55 إدخالا/إخراج سريعا
كل ما يمكن رسم خريطة له على متجهات انقطاع خارجية
حتى 36 إدخالاً/إخراجاً مع قدرة تحمل 5 فولت
● جهاز تحكم DMA بخمس قنوات
● 1 × 12 بت، 1.0 μs ADC (حتى 16 قناة)
نطاق التحويل: 0 إلى 3.6 فولت
إمدادات نظرية منفصلة من 2.4 إلى 3.6 فولت
● ما يصل إلى 10 أجهزة
- توقيت تحكم متقدم من 16 بت لـ 7 قنوات لمخرج PWM من 6 قنوات ، مع توليد وقت معطل ووقف طارئ
‬ معدل توقيت واحد 16 بت، مع ما يصل إلى 4 IC/OC، يمكن استخدامه لفك تشفير التحكم في الأشعة تحت البنفسجية
‬ توقيت واحد 16 بت، مع 2 IC/OC، 1 OCN، إنتاج وقت معطلة ووقف الطوارئ
- توقيتين من 16 بت، كل منهما مع IC / OC و OCN، وتوليد وقت غير فعال، وقف الطوارئ وبوابة تعديل للتحكم في IR
‬ توقيت 16 بت واحد مع 1 IC/OC
‬ توقيت أساسي واحد من 16 بت
معدل التوقيت المستقل والنظام
‬ مؤقت SysSick: 24-بيت downcounter
● تقويم RTC مع إنذار واستيقظ دوري من توقف / الاستعداد
● واجهات الاتصال
- ما يصل إلى واجهات I2C: واحدة تدعم وضع Fast Mode Plus (1 Mbit/s مع غسيل تيار 20 mA
- ما يصل إلى اثنين من USARTs تدعم SPI المزامنة الرئيسية والتحكم المودم؛ واحد مع الكشف عن معدل البود التلقائي
- تصل إلى اثنين من أجهزة التشغيل الإلكترونية (18 ميجابايت / ثانية) مع 4 إلى 16 إطار بت قابل للبرمجة
● إصلاح الأسلاك المتسلسلة
