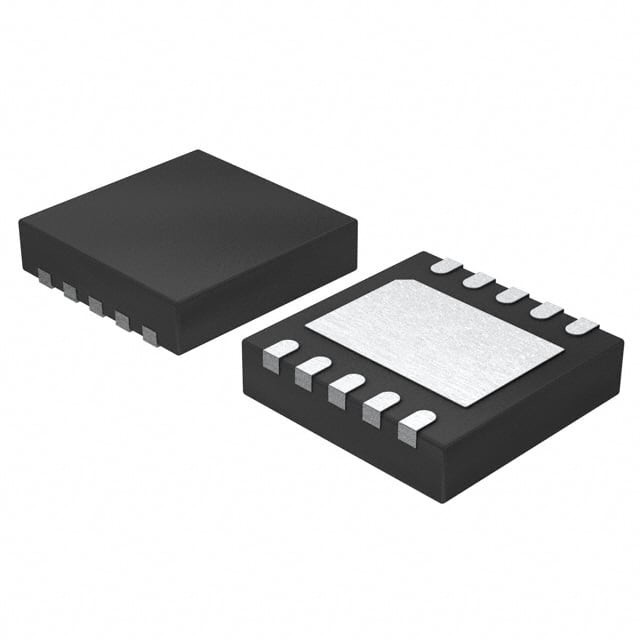

C8051F527A-IM IC MCU 8BIT 2KB FLASH 10DFN مختبرات السيليكون

لمحة عامة عن النظام

مجموعة أجهزة C8051F52x/F52xA/F53x/F53xA متكاملة تمامًا ، منخفضة الطاقة ، نظام إشارة مختلطة على رقاقة MCUs. يتم سرد الميزات الملحوظة أدناه. راجع الجدول 1.1 لاختيار ميزات المنتج المحددة.

■ نواة ميكروسيطرة متوافقة مع 8051 عالية السرعة (حتى 25 MIPS)

■ واجهة تحديد الأخطاء داخل النظام، كامل السرعة، غير متطفل (على الشريحة)
■ أداة تحويل صوتية حقيقية من 12 بت إلى 200 كيلوبايت مع مضاعف أنظامي و ما يصل إلى 16 مدخلًا أنظاميًا
■ مذبذب داخلي قابل للبرمجة بدقة 24.5 ميغاهرتز في حدود ± 0.5٪ عبر نطاق درجة الحرارة وبالنسبة لجهد VDD أكبر أو يساوي الحد الأدنى للإنتاج من جهاز تنظيم الجهد الموجود على الشريحة عند الإعداد المنخفضالمذبذب في حدود +1.0% لجهد VDD أقل من هذا الإعداد الخروج الحد الأدنى.
■ ما يصل إلى 7680 بايت من ذاكرة فلاش على الشريحة
■ 256 بايت من ذاكرة الوصول العشوائي على الشريحة
■ تحسين واجهات UART و SPI المتسلسلة المنفذة في الأجهزة
■ LIN 2.1 الطرفية (متوافقة تماماً للخلف ، وضع الرئيس والعبيد)
■ ثلاثة أجهزة توقيت ذات 16 بت للأغراض العامة
■ مجموعة قابل للبرمجة من العداد/المؤقت (PCA) مع ثلاث وحدات لالتقاط/المقارنة ووظيفة جهاز مراقبة
■ إعادة تشغيل الكهرباء على الشريحة، ومرصد VDD، ومستشعر الحرارة
■ مقارنة الجهد على الشريحة
■ ما يصل إلى 16 منفذ إدخال/خروج

أجهزة الطرفية التناظرية

- 12-بيت ADC
• قدرة البرمجة المبرمجة تصل إلى 200 kps
• ما يصل إلى 6/16 من المدخلات الخارجية
• مولد انقطاع نافذة يعتمد على البيانات
• جهاز استشعار درجة الحرارة المدمج
- مقارنة
• الهستيريس القابل للبرمجة ووقت الاستجابة
• قابلة للتكوين كمصدر لإيقاظ أو إعادة تعيين
• التيار المنخفض
-مستشعر (بور)
- مرجعية الجهد 1.5 و 2.2 فولت (يمكن برمجة)
إصلاح الأخطاء على الشريحة
- دورة تحديد الأخطاء على الشريحة تسهل تحديد الأخطاء في النظام بسرعة كاملة وغير متطرفة (لا حاجة إلى محاكي)
- يوفر نقاط انقطاع، خطوة واحدة
- فحص / تعديل الذاكرة والسجلات
- مجموعة تطوير كاملة
تشغيل الكهرباء من 2.0 إلى 5.25 فولت
- منظم LDO مدمج
النواة 8051 μC عالية السرعة
- هيكل تعليمات الموجة؛ تنفيذ 70% من التعليمات في ساعة النظام 1 أو 2
- ما يصل إلى 25 MIPS مع ساعة النظام 25 ميغاهرتز
- معالج انقطاع موسع
الذاكرة
- 8/4/2 كيلوبايت فلاش؛ بايت داخل النظام قابل للبرمجة في قطاعات 512 بايت
- 256 بايت ذاكرة ذاكرة ذاكرة داخلية
أجهزة الطرفية الرقمية
- 16/6 منفذ إدخال/إخراج؛ دفع سحب أو تصريف مفتوح، 5 فولت متسامح
- SPITM الأجهزة، و UART منفذ تسلسلي
- LIN 2.1 وحدة التحكم (السيّد والعبيد قادرة) ؛ لا حاجة إلى بلور
- ثلاثة عدادات / مؤقتات ذات 16 بت للأغراض العامة
- مجموعة قابلة للبرمجة 16 بت العداد / مؤقت مع ثلاث وحدات التقاط / مقارنة ، WDT
مصادر الساعة
- المذبذب الداخلي: 24.5 ميغاهرتز ± 0.5% الدقة تدعم UART و LIN-Master العملية
- مذبذب خارجي: كريستال، RC، C، أو ساعة (وضع 1 أو 2 دبوس)
-يمكن التبديل بين مصادر الساعة على الطيران
حزم
- 10 دبوس DFN (3 × 3 ملم)
- 20 دبوس QFN (4 × 4 ملم)
- TSSOP 20 دبوس
مؤهلات السيارات
- نطاق درجة الحرارة: 40 إلى + 125 درجة مئوية
