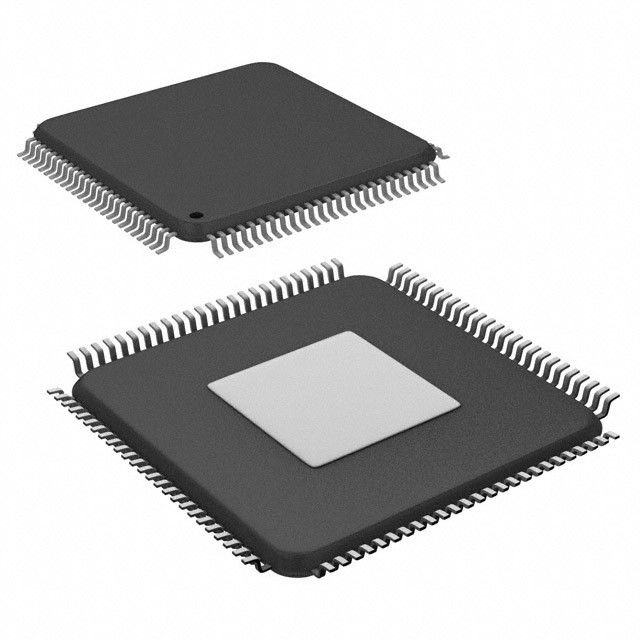

XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP تقنيات إنفينيون

معلومات عامة عن الجهاز

المشتقات XC226x هي أعضاء عالية الأداء من عائلة Infineon XC2000 من وحدات التحكم الميكروية CMOS ذات الشريحة الواحدة المتميزة بالكامل.هذه الأجهزة تمدد وظائف وأداء عائلة C166 من حيث التعليمات (وحدة MAC)، الأجهزة الطرفية، والسرعة. إنها تجمع بين أداء وحدة المعالجة المركزية العالي (حتى 66 مليون تعليمات في الثانية) مع وظائف الطرفية العالية وقدرات IO المحسنة.يمكن تكييف الأجهزة الطرفية المُحسّنة مع متطلبات التطبيق بطريقة مرنةتوفر هذه المشتقات أيضًا توليد الساعة عبر PLL ومصادر الساعة الداخلية أو الخارجية ، ومجموعات مختلفة من وحدات الذاكرة على الشريحة مثل البرنامج Flash ، وبرنامج RAM ، وذاكرة RAM.

ملخص للميزات

لمحة عامة سريعة أو مرجعية ، يتم سرد خصائص XC226x ′s هنا بطريقة مكثفة.
• وحدة المعالجة المركزية ذات الأداء العالي 16 بت مع خط أنابيب 5 مراحل
وقت دورة التعليمات 15 ns في ساعة وحدة المعالجة المركزية 66 MHz (تنفيذ دورة واحدة)
1 دورة إضافة واستخراج 32 بت مع نتيجة 40 بت
ضرب دورة واحدة (16 × 16 بت)
تعليمات مضاعفة وتراكم دورة واحدة (MAC)
تقسيم الخلفية (32 / 16 بت) في 21 دورة
إمكانية تحسين معالجة بت البولية
إدارة القفز في دورة الصفر
تعليمات إضافية لدعم HLL وأنظمة التشغيل
التصميم القائم على السجلات مع العديد من بنوك السجلات المتغيرة
دعم التبديل السريع للسياق مع اثنين من بنوك السجلات المحلية الإضافية
16 ميجابايت مساحة العناوين الخطية الكلية للرموز والبيانات
1024 بايت على رقاقة مسجل وظيفة خاصة (C166 عائلة متوافقة)
• نظام انقطاع 16 مستوى الأولوية مع ما يصل إلى 87 مصدر، المدخلات الخارجية القابلة للاختيار
لإنتاج التقطيع والاستيقاظ ، معدل العينة إلى 15 ns
• مرافق نقل البيانات ذات الدورة الواحدة ذات القناة الثمانية
مراقب الأحداث الطرفي (PEC) ، مؤشرات 24-بيت تغطي مساحة العناوين الكلية
• توليد الساعة من مصادر الساعة الداخلية أو الخارجية،
عبر PLL على الشريحة أو عبر Prescaler
• وحدات الذاكرة على الشريحة
1 كيلوبايت من ذاكرة الوصول المتوقف على الشريحة (SBRAM)
2 كيلو بايتات من ذاكرة الوصول المزدوج على الشريحة (DPRAM)
16 كيلو بايتات على شريحة بيانات SRAM (DSRAM)
ما يصل إلى 64 كيلوبايت على الشريحة برنامج / بيانات SRAM (PSRAM)
ما يصل إلى 768 كيلو بايت من ذاكرة البرامج على الشريحة (ذاكرة فلاش)
• وحدات الطرفية على الشريحة
محولين قابلين للتزامن مع مجموع 16 قناة، دقة 10 بتات،
وقت التحويل إلى 1.2 ميكرو ثانية، معالجة البيانات المسبقة الاختيارية (تخفيض البيانات،
فحص المدى)
وحدة الوصول/المقارنة ذات الغرض العام 16-قناة (CAPCOM2)
ما يصل إلى أربع وحدات التقاط / مقارنة لتوليد إشارة PWM مرنة (CCU6x)
وحدة توقيت متعددة الوظائف ذات الغرض العام مع 5 توقيتات
ستة قنوات واجهة متسلسلة لاستخدامها كـ UART و LIN و High-Speed Synchron
القناة (SPI/QSPI) ، واجهة الحافلة IIC (التوجيه 10 بت، 400 كيلوبيت/ثانية) ، واجهة IIS
واجهة MultiCAN على الشريحة (Rev. 2.0B نشطة) مع ما يصل إلى 128 كائن رسالة
(كامل CAN / CAN الأساسي) على ما يصل إلى 5 عقد CAN ووظائف البوابة
ساعة الوقت الحقيقي على الشريحة
• ما يصل إلى 12 ميجابايت مساحة عنوان خارجية للرموز والبيانات
خصائص الحافلة الخارجية القابلة للبرمجة لمجموعات عناوين مختلفة
الحافلات الخارجية للعناوين / البيانات متعددة أو غير متعددة
عرض حافلة العناوين المختارة
عرض حافلة البيانات 16 بت أو 8 بت
أربع إشارات قابلة للبرمجة لتحديد الشريحة
• مصدر طاقة واحد من 3.0 فولت إلى 5.5 فولت
• أنماط خفض الطاقة مع إدارة الطاقة المرنة
• جهاز مراقبة قابل للبرمجة و جهاز مراقبة أوسيلاتور
• ما يصل إلى 75 خط إدخال / إخراج عام
• محمول الشريحة على الشريحة
• مدعومة بمجموعة واسعة من أدوات التطوير مثل C-Compilers،
حزم المجمعات الكبيرة، المحاكيات، لوحات التقييم، HLL-Debuggers، المحاكاة،
مفكّك التحليل المنطقي، لوحات البرمجة
• دعم إصلاح الأخطاء على الشريحة عبر واجهة JTAG
• حزمة LQFP الخضراء ذات 100 دبوس ، مسافة 0.5 مم (19.7 مل)
