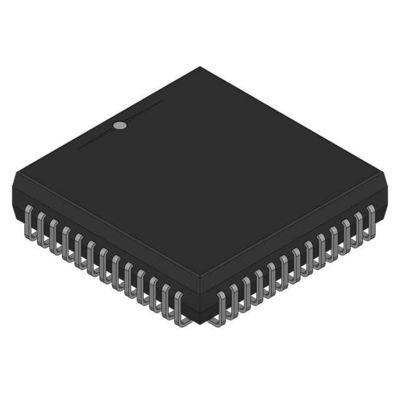

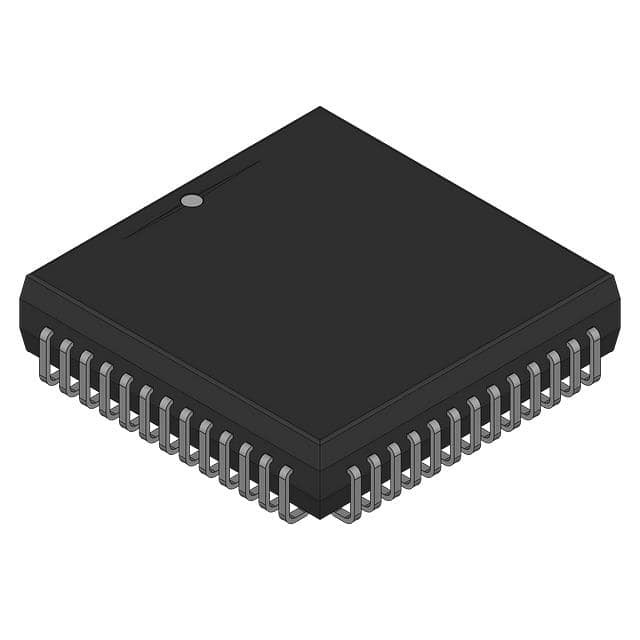

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC أشباه الموصلات الحرة
| اسم العلامة التجارية | Freescale Semiconductor |
|---|---|
| رقم الموديل | MC908AS32ACFNE |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | HC08 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 8.4 ميجا هرتز | الاتصال | اصابات النخاع الشوكي ، SPI |
| ملحقات | LVD ، POR ، PWM | عدد I / O | 40 |
| حجم ذاكرة البرنامج | 32 كيلوبايت (32 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 512 × 8 | حجم ذاكرة الوصول العشوائي | 1 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 4.5 فولت ~ 5.5 فولت | محولات البيانات | A / D 15x8b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 52-LCC (J-Lead) |
| حزمة أجهزة المورد | 52-PLCC (19.13x19.13) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MC908AS32ACFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11E0CFN2R2 | 8-BIT, MROM, 2MHZ, HCMOS, | |
| MC68HCP11E0FN | IC MCU 8BIT ROMLESS 52PLCC | |
| MC908AS32AVFNR2 | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC68711E20CFNE4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC11E0CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E18CFNR2 | MICROCONTROLLER, 8 BIT, HC11 CPU | |
| MC68HC11E1VFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| AN87C196JQ | 16-BIT, OTPROM, 8096 CPU, 8MHZ | |
| AN87C196JR | 16-BIT, OTPROM, 8096 CPU, 16MHZ | |
| MC68L11E0FN2 | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC68L11E0FN2-FR | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC68HCP11E1VFN2 | MICROCONTROLLER, 8 BIT, HC11 CPU | |
| AN87C196JRF8 | IC MCU 16BIT 16KB OTP 52PLCC | |
| MC68HC11E0CFN3R2 | MICROCONTROLLER, 8 BIT, HC11 CPU | |
| MC68P11E1CFN2R2 | 8-BIT, 2MHZ, HCMOS, PQCC52 | |
| MC68HC11A0CFN3 | 8-BIT, 3MHZ, HCMOS, PQCC52 | |
| MC908AS32AMFN | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68L711E9FNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| AN87C196JT | 16-BIT, OTPROM, 8096 CPU, 16MHZ | |
| MC68L711E9FU2 | MICROCONTROLLER, 8 BIT, UVPROM, | |
| MC68HCP11E1CFNE3,574 | MICROCONTROLLER, 8 BIT, HC11 CPU | |
| MC68L711E9FN2 | MICROCONTROLLER, 8 BIT, HC11 CPU | |
| MC908AS60AMFN | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| MC68HCP11E0FNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20MFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| AN8798JC | 16-BIT, OTPROM, 8096 CPU, 12MHZ | |
| MC68711E20CFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| AT89C5131A-S3SUL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11E0CFN2 | IC MCU 8BIT ROMLESS 52PLCC |
منتوج وصف
تفاصيل المنتج
الوصف العام
1.1 مقدمةMC68HC908AP64 هو عضو في عائلة M68HC08 منخفضة التكلفة عالية الأداء من 8-بيت
وحدات التحكم الدقيق (MCU). تستخدم جميع وحدات التحكم الدقيق في العائلة وحدة المعالجة المركزية M68HC08 المحسنة (CPU08) وتتوفر بمجموعة متنوعة من الوحدات وأحجام وأشكال الذاكرة وأنواع الحزم.
1.2 الخصائص
تتضمن خصائص MC68HC908AP64 ما يلي:• بنية M68HC08 عالية الأداء
• شفرة الكائن متوافقة بالكامل مع M6805 و M146805 و M68HC05 العائلات
• الحد الأقصى لتردد الحافلة الداخلية:
8 ميغا هرتز عند 5 فولت أو 3 فولت
• خيارات إدخال الساعة:
مذبذب RC
مذبذب بلور 32 كيلو هرتز مع PLL داخلي 32 ميغا هرتز
• ذاكرة برنامج المستخدم FLASH مع الأمان
62,368 بايت لـ MC68HC908AP64
32768 بايت لـ MC68HC908AP32
16384 بايت لـ MC68HC908AP16
8192 بايت لـ MC68HC908AP8
• ذاكرة الوصول إلى الذاكرة
2،048 بايت لـ MC68HC908AP64 و MC68HC908AP32
1,024 بايت لـ MC68HC908AP16 و MC68HC908AP8
• وحدتان من 16 بت و 2 قناة من واجهة العداد (TIM1 و TIM2) مع التقاط المدخلات القابلة للاختيار
مقارنة الإخراج، وقدرة PWM على كل قناة
• وحدة قاعدة الوقت
• وحدة واجهة الاتصالات المتسلسلة 1 (SCI)
• وحدة واجهة الاتصالات المتسلسلة 2 (SCI) مع مكشف / مكشف الأشعة تحت الحمراء
• وحدة واجهة الطرفية المتسلسلة (SPI)
• حافلة إدارة النظام (SMBus) ، الإصدار 1.0/1.1 (حافلة IIC متعددة الأسياد)
• 8-قناة، 10-بيت تحويل التناظرية إلى الرقمية (ADC)
• IRQ1 دبوس انقطاع خارجي مع سحب متكامل
• IRQ2 دبوس انقطاع خارجي مع سحب قابل للبرمجة
• منفذ استيقاظ لوحة المفاتيح 8-بيت مع سحب متكامل
• 32 دبوس إدخال / إخراج عامة الغرض:
31 دبوس إدخال/إخراج ذات وظيفة مشتركة
8 محركات LED (غبار)
6 × 25mA إدخال / إخراج مفتوح مع سحب
• تصميم طاقة منخفضة (ستاتيكية بالكامل مع وضع توقف وانتظار)
• دبوس إعادة ضبط الرئيسي (مع سحب متكامل) وإعادة ضبط تشغيل الطاقة
• ميزات حماية النظام
إعادة تعيين الكمبيوتر الخيارية تعمل بشكل صحيح (COP) ، مدفوعة بمذبذب RC داخلي
إكتشاف الجهد المنخفض مع إعادة تعيين أو انقطاع اختياري
كشف كود تشغيل غير قانوني مع إعادة تعيين
كشف عنوان غير قانوني مع إعادة تعيين
• حزمة 48 دبوس منخفضة رباعية مسطحة (LQFP) ، حزمة 44 دبوس رباعية مسطحة (QFP) ، و 42 دبوسًا تتقلص مزدوجة في الصف
حزمة (SDIP)
• الخصائص المحددة لـ MC68HC908AP64 في SDIP ذو 42 نقطة هي:
30 لعبة للأغراض العامة فقط
- توقف خارجي على IRQ1 فقط
تتضمن خصائص CPU08 ما يلي:
• نموذج برمجة HC05 محسن
• وظائف تحكم دائرة واسعة
• 16 طريقة معالجة (ثمانية أكثر من HC05)
• سجل مؤشر 16 بت ومؤشر كومة
• نقل البيانات من ذاكرة إلى ذاكرة
• تعليم سريع لضرب 8×8
• تعليمات تقسيم 16/8 سريعة
• التعليمات العشرية المرموقة بالرموز الثنائية (BCD)
• تحسين تطبيقات وحدة التحكم
• دعم لغة سي بكفاءة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | HC08 |
| التعبئة | أنبوب |
| الحزمة | 52-LCC (J-Lead) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 52-PLCC (19.1x19.1) |
| عدد الـ I-O | 40 إدخال/خروج |
| السرعة | 8.4 ميغاهرتز |
| حجم EEPROM | 512 × 8 |
| المعالج الأساسي | HC08 |
| حجم الـ RAM | 1K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، POR، PWM |
| الاتصال | إصابة بالصداع العضلي |
| الجهد المُقدّم: Vcc-Vdd | 4.5 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 32KB (32K x 8) |
| محولات البيانات | A/D 15x8b |
| نوع المذبذب | الداخلية |
الوصف
HC08 HC08 وحدة التحكم الدقيقة IC 8-Bit 8.4MHz 32KB (32K x 8) FLASH 52-PLCC (19.1x19.1)
MCU 8-بيت CISC 31.5KB فلاش 5 فولت للسيارات أنبوب PLCC 52 نقطة
