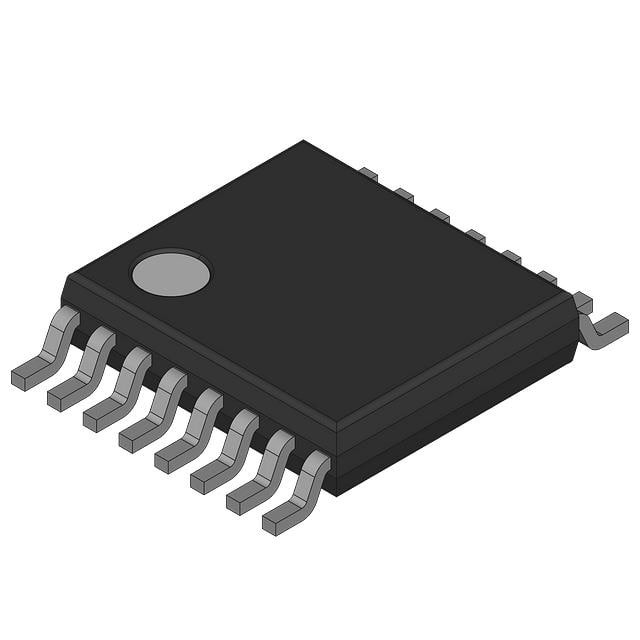

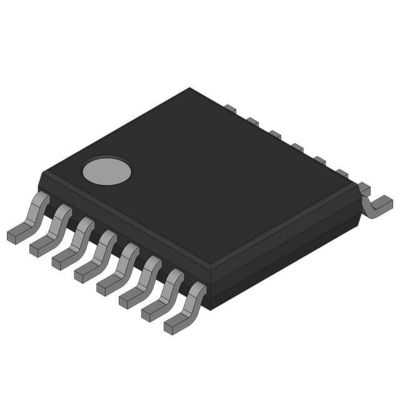

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP أشباه الموصلات الحرة
| اسم العلامة التجارية | Freescale Semiconductor |
|---|---|
| رقم الموديل | MC908QY4ACDTE |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | HC08 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 8 ميجا هرتز | الاتصال | - |
| ملحقات | LVD ، POR ، PWM | عدد I / O | 13 |
| حجم ذاكرة البرنامج | 4 كيلو بايت (4 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 128 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 5.5 فولت | محولات البيانات | أ / د 6 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 16-TSSOP (0.173، 4.40mm العرض) |
| حزمة أجهزة المورد | 16-TSSOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MC908QY4ACDTE | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC9S08SE8MTG | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC908QB8MDTE | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC9S08SE4MTG | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| XMC1100-T016X0064AAXUMA1 | 32-BIT MCU XMC1000 ARM CORTEX-M0 | |
| SAK-XC822MT-0FRAAA | 8051 COMPATIBLE 8-BIT MCU | |
| MC68HC908QY1VDTE | IC MCU 8BIT 1.5KB FLASH 16TSSOP | |
| MC68HC908QY4MDTE | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC9S08PT8VTG | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC9S08QG44CDTE | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| SAF-XC822M1FRIAAFXUMA1 | 8051 COMPATIBLE 8-BIT MCU | |
| MC68HLC908QY1DT | MICROCONTROLLER, 8 BIT, FLASH, H | |
| MC68HC908QY1VDT | MICROCONTROLLER, 8 BIT, FLASH, H | |
| MC908QY2ACDTE | IC MCU 8BIT 1.5KB FLASH 16TSSOP | |
| MC68HLC908QY2CDT | MICROCONTROLLER, 8 BIT, FLASH, H | |
| MC908QB4MDTE | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC68HC908QY1CDTE | IC MCU 8BIT 1.5KB FLASH 16TSSOP | |
| MC68HC908QY1CDTE | IC MCU 8BIT 1.5KB FLASH 16TSSOP | |
| S9S08SG8E2MTG | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC68HC908QY4MDT | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC9S08SE8CTGR | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC908QC8CDTE | IC MCU 8BIT 8KB FLASH 16TSSOP | |
| MC9S08PA8VGT | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| S9S08SG4E2MTG | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC9RS08KB4CTG | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| S9S08SG32E1CTG | MICROCONTROLLER, 8-BIT, HC08/S08 | |
| S9S08SG4E2VTG | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC9S08SH4MTG | IC MCU 8BIT 4KB FLASH 16TSSOP | |
| MC908QY2CDTER | IC MCU 8BIT 1.5KB FLASH 16TSSOP | |
| MC9S08SH32CTG | IC MCU 8BIT 32KB FLASH 16TSSOP |
منتوج وصف
تفاصيل المنتج
الوصف العام
مقدمةMC68HC908QY4A هو عضو في عائلة M68HC08 منخفضة التكلفة عالية الأداء من وحدات التحكم الدقيقة 8 بت (MCUs).تستخدم جميع وحدات MCU في العائلة وحدة المعالجة المركزية M68HC08 المحسنة (CPU08) وتتوفر مع مجموعة متنوعة من الوحدات، أحجام و أنواع الذاكرة، وأنواع الحزم.
الخصائص
وتشمل الخصائص:• أداء عال M68HC08 وحدة المعالجة المركزية الأساسية
• شفرة الكائن متوافقة بالكامل مع عائلة M68HC05
• فولتاج تشغيل 5 فولت و 3 فولت (VDD)
• تشغيل الحافلة الداخلية 8-MHz عند 5 فولت، 4-MHz عند 3 فولت
• مذبذب داخلي قابل للتقطيع
تشغيل الحافلة الداخلية من 1 ميغاهرتز أو 2 ميغاهرتز أو 3.2 ميغاهرتز باستخدام البرمجيات
إمكانية التجميع بـ 8 بتات
± 25% غير مقصورة
يمكن تقليصها إلى حوالي 0.4% ((1)
• نطاق مذبذب الكريستالي قابل للاختيار من قبل البرمجيات، 32 ′′ 100 كيه هرتز، 1 ′′ 8 ميه ز و 8 ′′ 32 ميه ز
• ساعة إدخال قابلة للتكوين من البرمجيات من مصدر داخلي أو خارجي
• الاستيقاظ التلقائي من قدرة STOP باستخدام RC داخلي مخصص 32 كيلو هرتز أو مصدر ساعة الحافلة
• ذاكرة فلاش قابلة للبرمجة في الشريحة
إنتاج البرنامج الداخلي / تشغيل الجهد
ريم مراقبة تحتوي على برنامج يمكن للمستخدم استدعاءها/إلغاء الروتينات
أمن فلاش ((2)
• ذاكرة الوصول العشوائي على الشريحة (RAM)
• وحدة واجهة مؤقتة ذات قنوات 2 و 16 بت (TIM)
• 6-قناة، 10-بيت المحول التناظري إلى الرقمي (ADC) مع قناة مرجعية الفجوة النطاقية الداخلية (ADC10)
• ما يصل إلى 13 خط إدخال / إخراج ثنائي الاتجاه ومدخل واحد فقط:
6 مشاركة مع KBI
6 مشاركة مع ADC
اثنان مشتركان مع تيم
إدخال واحد مشترك فقط مع IRQ
القدرة الكبيرة على التيار على جميع الدبابيس
إمكانية تحديد السحب على جميع الموانئ ، يمكن تحديدها على أساس بت فردي
إمكانية ثلاثي الحالات على جميع الدبابيس
• مقاطعة لوحة المفاتيح ذات 6 بتات مع ميزة الاستيقاظ (KBI)
يمكن برمجته للكشف عن ارتفاع / هبوط أو مستوى عال / منخفض
• خصائص وحدة مكافحة الجهد المنخفض:
نقطة انطلاق قابلة للاختيار بواسطة البرنامج
• ميزات حماية النظام:
الكمبيوتر يعمل بشكل صحيح (COP)
إكتشاف الجهد المنخفض مع إعادة ضبط
كشف كود تشغيل غير قانوني مع إعادة تعيين
كشف عنوان غير قانوني مع إعادة تعيين
• دبوس انقطاع غير متزامن خارجي مع سحب داخلي (IRQ) مشترك مع دبوس إدخال للأغراض العامة
• دبوس إعادة ضبط غير متزامن رئيسي مع سحب داخلي (RST) مشترك مع دبوس إدخال / إخراج عام (I / O)
• سجلات الإدخال والخروج المرسومة في الذاكرة
• أنماط التوقف والانتظار لتوفير الطاقة
• MC68HC908QY4A و MC68HC908QY2A و MC68HC908QY1A متوفرون في هذه الحزم:
حزمة بلاستيكية مزدوجة ذات 16 دبوس (PDIP)
حزمة الدوائر المتكاملة ذات الخطوط العريضة الصغيرة (SOIC) ذات 16 دبوس
حزم صغيرة ذات 16 دبوسًا (TSSOP)
• MC68HC908QT4A و MC68HC908QT2A و MC68HC908QT1A متوفرين في هذه الحزم:
8 دبوس PDIP
️ 8-pin SOIC
حزمة ثمانية دبوس مزدوجة مسطحة خالية من الرصاص
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | HC08 |
| التعبئة | أنبوب |
| الحزمة | 16-TSSOP (0.173، 4.40mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 16-TSSOP |
| عدد الـ I-O | 13 إدخال/خروج |
| السرعة | 8 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | |
| حجم الـ RAM | 128 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | LVD، POR، PWM |
| الاتصال | - |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 4KB (4K x 8) |
| محولات البيانات | A/D 6x10b |
| نوع المذبذب | الداخلية |
الوصف
HC08 HC08 وحدة التحكم الدقيقة IC 8-Bit 8MHz 4KB (4K x 8) FLASH 16-TSSOP
