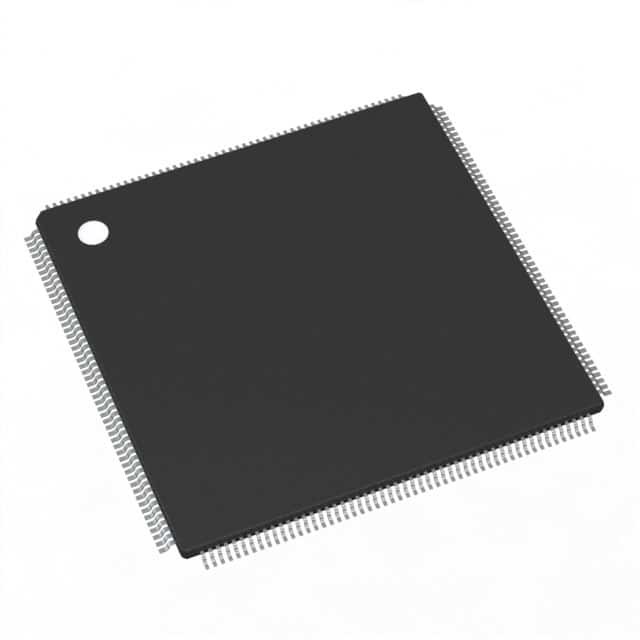

SPC5645BF0VLT1R IC MCU 32 بت 2 ميجابايت فلاش 208TQFP N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | SPC5645BF0VLT1R |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | e200z4d | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| السرعة | 120 ميجا هرتز | الاتصال | CANbus، I²C، LINbus، SCI، SPI |
| ملحقات | DMA ، POR ، PWM ، WDT | عدد I / O | 177 |
| حجم ذاكرة البرنامج | 2 ميجابايت (2 م × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 64 كيلو × 8 | حجم ذاكرة الوصول العشوائي | 160 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.5 فولت | محولات البيانات | A / D 33x10b ، 10x12b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40 درجة مئوية ~ 105 درجة مئوية (تا) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 208- LQFP |
| حزمة أجهزة المورد | 208-TQFP (28 × 28) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| SPC5645BF0VLT1R | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5646CCF0MLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| MCF53011CQT240 | IC MCU 32BIT ROMLESS 208TQFP | |
| SPC5645BAVLT1 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645BAVLT1R | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645BF0VLT1 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645BK0VLT1 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645BK0VLT1R | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5644CF0VLT1 | IC MCU 32BIT 1.5MB FLASH 208TQFP | |
| SPC5644CF0VLT1R | IC MCU 32BIT 1.5MB FLASH 208TQFP | |
| SPC5646CF0VLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CF0VLT1R | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5645CF0VLT1 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5644CF0MLT1 | IC MCU 32BIT 1.5MB FLASH 208TQFP | |
| SPC5644CK0MLT1 | IC MCU 32BIT 1.5MB FLASH 208TQFP | |
| SPC5645CF0VLT1R | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5644CF0MLT1R | IC MCU 32BIT 1.5MB FLASH 208TQFP | |
| SPC5645CF0MLT1 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645SF1VLT | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5645SF1VLTR | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5646CCAMLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CF0MLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CCF0VLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CCF0VLT1R | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CCK0MLT1 | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CCF0MLT1R | IC MCU 32BIT 3MB FLASH 208TQFP | |
| SPC5646CCK0MLT1R | IC MCU 32BIT 3MB FLASH 208TQFP | |
| MCF53010CQT240 | IC MCU 32BIT ROMLESS 208TQFP | |
| MCF53012CQT240 | IC MCU 32BIT ROMLESS 208TQFP | |
| MPXD2020VLT125 | IC MCU 32BIT 2MB FLASH 208TQFP | |
| SPC5644BF0VLT1 | IC MCU 32BIT 1.5MB FLASH 208TQFP |
منتوج وصف
تفاصيل المنتج
يمثل Qorivva MPC5645S جيلًا جديدًا من وحدات التحكم الدقيقة 32 بت تستهدف تطبيقات مجموعة أدوات السيارات ذات الشريحة الواحدة.أجهزة MPC5645S هي جزء من عائلة MPC56xxS من أجهزة Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitيتم دمج وظائف الكتلة التقليدية، مثل محرك المقياس، العداد في الوقت الحقيقي، وتوليد الصوت أيضا على كل جهاز.
قائمة الميزات
• إصدار مزدوج ، متوافق مع Power Architecture Book E 32 بت
معقدة CPU Core (e200z4d)
وحدة إدارة الذاكرة
4 كيلوبايت، ذاكرة التخزين المؤقت للتعليمات 2/4 طريق
• ذاكرة فلاش ECC على شريحة 2 MB مع:
وحدة تحكم ذاكرة فلاش
عازلات الحجز المسبق
• 64 كيلوبايت من ECC SRAM على الشريحة
• 1 ميجابايت على رقاقة الرسومات غير ECC SRAM مع منفذين
وحدة تحكم SRAM الرسومية
• وحدة حماية الذاكرة (MPU) مع ما يصل إلى 16 وصف المنطقة
و 32 بايت منطقة الحبيبية لتوفير أساسية
إذن وصول الذاكرة وضمان الفصل
بين رموز وبيانات مختلفة
• تحكم انقطاع (INTC) مع 181 الطرفية
قطع مصادر و ثمانية قطع البرمجيات
• حلقات مغلقة بالمرحلة معدل التردد (FMPLL)
توفر FMPLL الأساسية (FMPLL0) ساعة النظام تصل إلى 125 ميغاهرتز
يتوفر FMPLL المساعد (FMPLL1) للاستخدام كبديل.
مصدر ساعة معدل أو غير معدل إلى
وحدات eMIOS ، QuadSPI وكساعة بديلة لـ DCU
و DCU-Lite لتوليد ساعة البكسل
• تسمح هندسة التبديل عبر القضبان بالوصول المتزامن للأجهزة الطرفية،
ذاكرة فلاش أو ذاكرة رام من حافلة متعددة
السادة
• 16-قناة مكبرة مباشرة الوصول إلى الذاكرة (eDMA)
مع مصادر طلب نقل متعددة باستخدام DMA
جهاز تعدد القنوات
• وحدة مساعدة التشغيل (BAM) مع 8 كيلوبايت ROM مخصصة للدمج
رمز التمهيد يدعم خيارات التمهيد بما في ذلك
تحميل رمز التشغيل عبر رابط متسلسل (CAN أو SCI)
• وحدتين لتحكم الشاشة (DCU3 و DCULite)
محركات تشغيل ما يصل إلى 2 شاشة TFT LCD حتى XGA
القرار
• جهاز التحكم في التوقيت (TCON) وواجهة RSDS لوحدة DCU3
• 2D OpenVG 1.1 ومسرع الرسومات الرسومية (GFX2D)
• وحدة إدخال الفيديو (VIU2) تدعم 8/10 بت ITU656
مدخلات الفيديو، تحويل YUV إلى RGB، تقليل حجم الفيديو،
إزالة التشابك، ضبط التباين وتعديل الوضوح.
• وحدة تحكم DRAM تدعم DDR1 و DDR2 و LPDDR1 DRAMs
• جهاز تحكم المحرك الخطوي (SMC)
محركات التيار العالي لأكثر من ستة مقاييس لوحة الأجهزة
يتم تشغيلها في تكوين جسر H مزدوج بالكامل
وحدة الكشف عن الوقوف
كشف الدائرة القصيرة للمحرك الخطوي
• وحدة مولد الصوت (SGM)
خلاط 4 قنوات
يدعم تشغيل الموجات PCM والصوت المجمع
خروجات PWM أو I2S اختيارية
• وحدتان من نظام المدخلات والإخراجات المضخمة (eMIOS) ذو 16 قناة
دعم مجموعة من 16-بيت إدخال التقاط، مخرج مقارنة، نبض
تعديل العرض وتشفير التربيع
الوظائف
• محول 10 بت من التناظرية إلى الرقمية (ADC)
مع وقت تحويل أقصاه 1 μs
- ما يصل إلى 20 قناة داخلية
- ما يصل إلى 8 قنوات خارجية
• ثلاثة وحدات واجهة محيطية متسلسلة (DSPI)
للاتصالات المزدوجة الكاملة ، المزامنة ، مع
أجهزة خارجية
• وحدة تحكم ذاكرة فلاش متسلسلة QuadSPI (مواصلة...)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | MPC56xx القاريفا |
| التعبئة | الشريط والفكرة (TR) |
| الحزمة | 208-LQFP |
| درجة حرارة العمل | -40°C ~ 105°C (TA) |
| حزمة الجهاز | 208-TQFP (28x28) |
| عدد الـ I-O | 177 إدخال/خروج |
| السرعة | 120 ميغاهرتز |
| حجم EEPROM | 4K × 16 |
| المعالج الأساسي | e200z4d |
| حجم الـ RAM | 160K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | DMA، POR، PWM، WDT |
| الاتصال | CAN، I2C، LIN، SCI، SPI |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 5.5 فولت |
| حجم القلب | 32 بت |
| حجم ذاكرة البرنامج | 2MB (2M x 8) |
| محولات البيانات | A/D 33x10b، 10x12b |
| نوع المذبذب | الداخلية |
الوصف
e200z4d MPC56xx Qorivva وحدة تحكم دقيقة IC 32 بت 120 ميغاهرتز 2MB (2M x 8) FLASH 208-TQFP (28x28)
MCU 32 بت e200 RISC 2MB فلاش 3.3V / 5V للسيارات 208-Pin LQFP T / R
وحدات التحكم الدقيقة 32 بت - MCU MCU 32 بت ، قوس طاقة مزدوج ، فلاش 2MB ، 120MHz ، -40 / + 105 درجة مئوية ، درجة السيارات ، QFP 208
