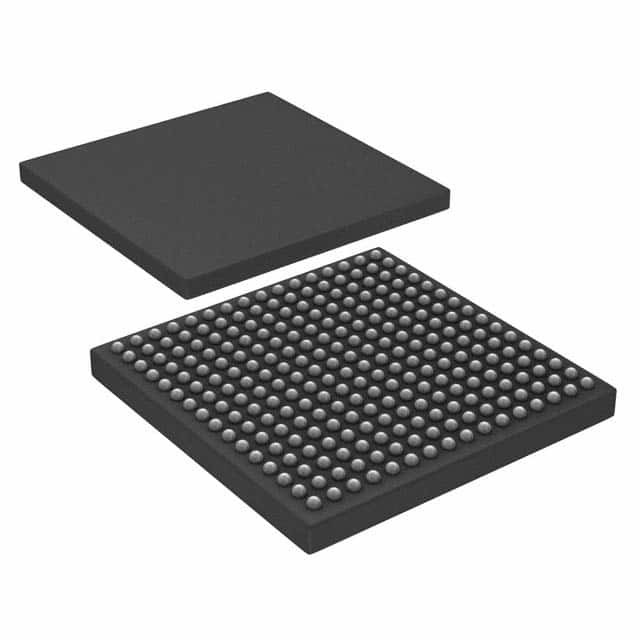

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.
| اسم العلامة التجارية | N✖P USA Inc. |
|---|---|
| رقم الموديل | LPC1850FET256،551 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | ARM® Cortex®-M3 | حجم اللب | 32 بت أحادية النواة |
|---|---|---|---|
| السرعة | 180 ميجا هرتز | الاتصال | CANbus، EBI / EMI، Ethernet، I²C، IrDA، Microwire، QEI، SD، SPI، SSI، SSP، UART / USART، USB، USB OT |
| ملحقات | كشف / إعادة تعيين ، DMA ، I²S ، LCD ، POR ، PWM ، WDT | عدد I / O | 164 |
| حجم ذاكرة البرنامج | - | نوع ذاكرة البرنامج | رومليس |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 200 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.2 فولت ~ 3.6 فولت | محولات البيانات | A / D 8x10b ؛ د / أ 1 × 10 ب |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 256-LBGA |
| حزمة أجهزة المورد | 256-LBGA (17 × 17) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LPC1850FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC4350FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC4370FET256E | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC1837FET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC1853FET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC4333FET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC1857FET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4337FET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4357JET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC43S57JET256E | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4330FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC18S50FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC1833FET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC1857JET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4357FET256K | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4367JET256E | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC18S30FET256E | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC43S30FET256E | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC43S50FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC1833JET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC43S70FET256E | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC1837JET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC1853JET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC4333JET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC4337JET256Y | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC18S57JET256E | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4353FET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC4337JET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC4353JET256,551 | IC MCU 32BIT 512KB FLASH 256LBGA | |
| LPC43S67JET256E | IC MCU 32BIT 1MB FLASH 256LBGA | |
| LPC1830FET256,551 | IC MCU 32BIT ROMLESS 256LBGA | |
| LPC4357FET256,551 | IC MCU 32BIT 1MB FLASH 256LBGA |
منتوج وصف
تفاصيل المنتج
وصف عام
LPC1850/30/20/10 هي أجهزة تحكم صغيرة تستند إلى ARM Cortex-M3 للتطبيقات المضمنة. أجهزة تحكم ARM Cortex-M3 هي الجيل التالي من الأساس الذي يوفر تحسينات النظام مثل انخفاض استهلاك الطاقة،ميزات تحديث محسنة، ومستوى عال من تكامل كتلة الدعم.يعمل LPC1850/30/20/10 على ترددات وحدة المعالجة المركزية تصل إلى 180 ميغاهرتز.تتضمن وحدة المعالجة المركزية ARM Cortex-M3 خط أنابيب من 3 مراحل وتستخدم بنية هارفارد مع حافلات تعليمات وبيانات محلية منفصلة وكذلك حافلة ثالثة للأجهزة الطرفيةتتضمن وحدة المعالجة المركزية ARM Cortex-M3 أيضا وحدة استلام مسبقة داخلية تدعم التفرع المضاربة.
يتضمن LPC1850/30/20/10 ما يصل إلى 200 كيلوبايت من ذاكرة SRAM الموجودة على الشريحة ، واجهة فلاش SPI الرباعية (SPIFI) ، نظام فرعي للوقت قابل للتكوين (SCT) ، اثنين من أجهزة تحكم USB عالية السرعة ، Ethernet ، LCD ،جهاز تحكم ذاكرة خارجية، و أجهزة محاور رقمية و نظرية متعددة.
الخصائص والفوائد
■ نواة المعالجة◆ معالج ARM Cortex-M3، يعمل على ترددات تصل إلى 180 ميغاهرتز.
◆ ARM Cortex-M3 وحدة حماية الذاكرة المدمجة (MPU) التي تدعم ثماني مناطق.
◆ ARM Cortex-M3 مدمج في جهاز التحكم المتداخل المتداخل (NVIC).
◆ مدخلات غير قابلة للتغطية (NMI).
◆ JTAG و Serial Wire Debug، تعقب سلسلة، ثمانية نقاط توقف، وأربع نقاط مراقبة.
◆ دعم وحدة تعقب معززة (ETM) ومرجع تعقب معزز (ETB).
◆ جهاز توقيت.
■ ذاكرة على الشريحة
◆ 200 كيلوبايت SRAM لاستخدام الكود والبيانات.
◆ كتلة SRAM متعددة مع وصول حافلة منفصلة.
◆ الـ 64 كيلوبايت من الـ ROM التي تحتوي على رمز التشغيل و برامج تشغيل البرمجيات الموجودة على الشريحة.
◆ ذاكرة برمجية لمرة واحدة (OTP) ذات 32 بت للاستخدام العام.
■ وحدة توليد الساعات
◆ مذبذب كريستالي مع نطاق تشغيل من 1 ميغاهرتز إلى 25 ميغاهرتز.
◆ 12 ميغاهرتز الداخلية RC مذبذب محذوفة إلى دقة 1٪ على درجة الحرارة و
الجهد
◆ مذبذب بلور RTC ذو طاقة منخفضة للغاية.
◆ ثلاثة PLLs تسمح تشغيل وحدة المعالجة المركزية حتى أقصى معدل وحدة المعالجة المركزية دون الحاجة إلى
كريستال عالية التردد. ال PLL الثانية مخصصة لـ USB عالية السرعة،
يمكن استخدام PLL الثالث كPLL صوتي.
◆ إنتاج الساعة.
■ أجهزة الطرفية الرقمية القابلة للتكوين:
◆ نظام فرعي مؤقت قابل للتكوين في حالة (SCT) على AHB
◆ مجموعة متعددة المدخلات العالمية (GIMA) تسمح بالاتصال المتبادل لدخولات متعددة
الإخراجات إلى الأجهزة الطرفية القائمة على الأحداث مثل العدادات الزمنية، SCT، و ADC0/1.
■ واجهات سلسلة:
◆ واجهة فلاش رباعية SPI (SPIFI) مع بيانات 1، 2، أو 4 بتات بمعدلات تصل إلى
52 ميجابايت في الثانية
◆ 10 / 100T Ethernet MAC مع واجهات RMII و MII ودعم DMA
معدل النفاذ عند الحمل المنخفض لمعالجة المعالجة المركزية. دعم IEEE 1588 وقت ختم / وقت متقدم
طابع (IEEE 1588-2008 v2).
◆ واجهة USB 2.0 عالية السرعة المضيف/الجهاز/OTG مع دعم DMA
على شريحة PHY عالية السرعة (USB0).
◆ واجهة واحدة عالية السرعة USB 2.0 مضيف / جهاز مع دعم DMA، على رقاقة
واجهة PHY و ULPI ذات السرعة الكاملة إلى PHY عالية السرعة الخارجية (USB1).
◆ برنامج اختبار الكهربائي لمواجهة USB مدرج في كومة ROM USB.
◆ أربعة 550 UART مع دعم DMA: UART واحد مع واجهة مودم كاملة؛ واحد
UART مع واجهة IrDA ؛ ثلاثة USARTs تدعم UART الوضع المزامنة
واجهة بطاقة ذكية تتوافق مع مواصفات ISO7816.
◆ ما يصل إلى اثنين من أجهزة التحكم C_CAN 2.0B مع قناة واحدة لكل منها. استخدام جهاز التحكم C_CAN
يستبعد تشغيل جميع الأجهزة الطرفية الأخرى المتصلة بنفس جسر الحافلة انظر
الشكل 1 والمرجع 1.
◆ مراقبين SSP مع دعم FIFO والبروتوكولات المتعددة.
دعم.
◆ واجهة I2C ذات الوضع السريع بالإضافة إلى وضع الشاشة مع إدخال / إخراج مفتوح
الدبابيس التي تتوافق مع مواصفات الحافلة I2C الكاملة. يدعم معدلات البيانات تصل إلى
1 مبت/ثانية
◆ واجهة واحدة قياسية لقطار I2C مع وضع شاشة ومسامير إدخال / إخراج قياسية.
◆ واجهات I2S مع دعم DMA، كل منها مع مدخل واحد ومخرج واحد. (مواصلة...)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | شركات N✖P Semiconductors |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | LPC18xx |
| التعبئة | الصندوق |
| الحزمة | 256-LBGA |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 256-LBGA (17x17) |
| عدد الـ I-O | 164 إدخال/خروج |
| السرعة | 180 ميغا هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ARMR CortexR-M3 |
| حجم الـ RAM | 200K × 8 |
| ذاكرة البرنامج | بدون ROM |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، DMA، I2S، LCD، POR، PWM، WDT |
| الاتصال | CAN، EBI/EMI، Ethernet، I2C، IrDA، Microwire، QEI، SD، SPI، SSI، SSP، UART/USART، USB، USB OTG |
| الجهد المُقدّم: Vcc-Vdd | 2.2 فولت ~ 3.6 فولت |
| حجم القلب | 32 بت |
| حجم ذاكرة البرنامج | - |
| محولات البيانات | A/D 8x10b؛ D/A 1x10b |
| نوع المذبذب | الداخلية |
الوصف
ARM؟ قشرة؟ M3 LPC18xx وحدة التحكم الدقيقة IC 32-بيت 180MHz ROMless 256-LBGA (17x17)
MCU 32 بت ARM Cortex M3 RISC ROMLess 2.5V / 3.3V 256-Pin LBGA Tray
أجهزة التحكم الدقيقة ARM - MCU 32BIT ARM CORTEX-M3 MCU 200KB SRAM
