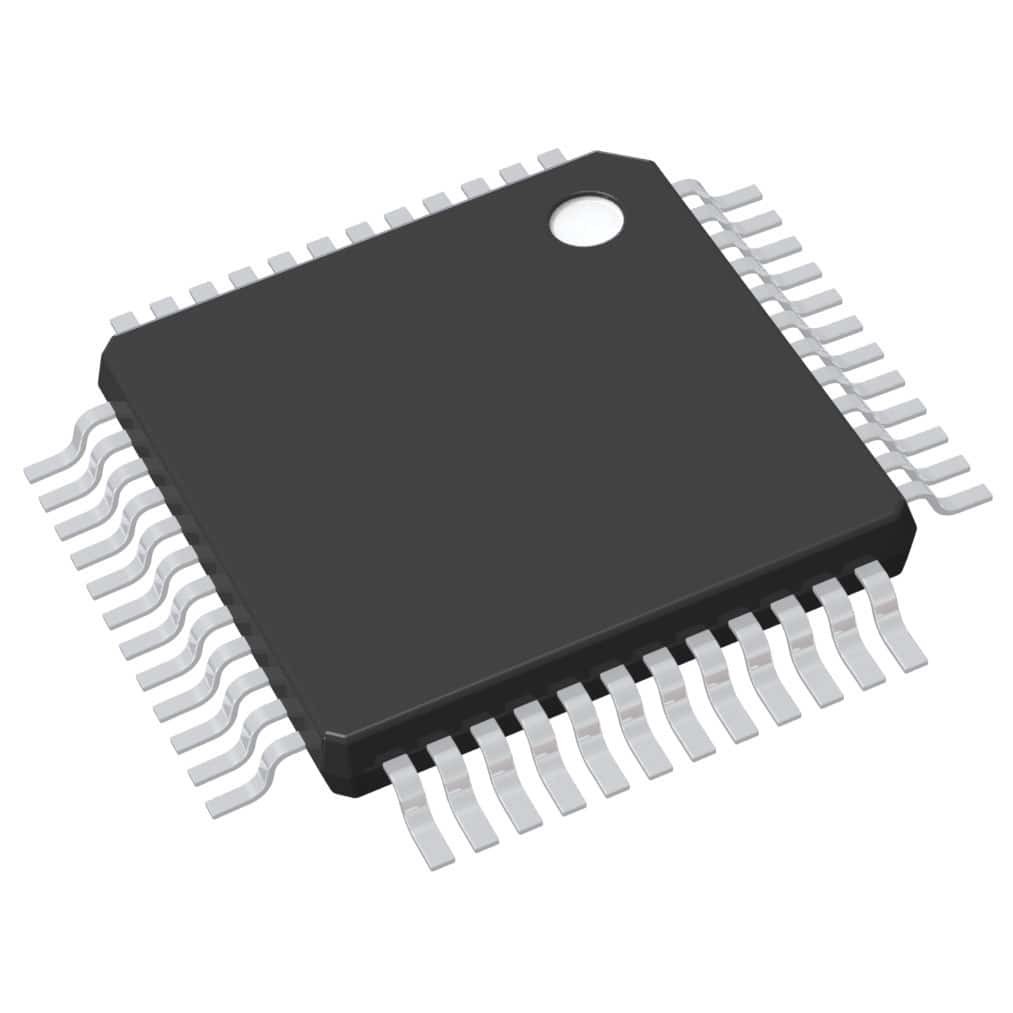

ATSAM3S1AB-AUR IC MCU 32BIT 64KB FLASH 48LQFP تكنولوجيا الرقاقة الدقيقة

الوصف

سلسلة Atmels SAM3S هي عضو في عائلة من ميكرو وحدة التحكم الفلاش 32 بت على أساس معالج ARM Cortex-M3 عالي الأداء.يعمل بسرعة أقصاها 64 ميغاهرتز ويتميز بما يصل إلى 256 كيلوبايت من فلاش و ما يصل إلى 48 كيلوبايت من ذاكرة SRAMتتضمن مجموعة الأجهزة الطرفية منفذ جهاز USB فائق السرعة مع جهاز استقبال مضمن ، ومصدر MCI عالي السرعة لـ SDIO / SD / MMC ،واجهة الحافلة الخارجية مع وحدة تحكم ذاكرة ثابتة توفر الاتصال بـ SRAM، PSRAM، NOR Flash، LCD Module و NAND Flash، 2x USARTs، 2x UARTs، 2x TWIs، 3x SPI، I2S، وكذلك 1 PWM timer، 6x general-purpose 16-bit timers، RTC، ADCجهاز DAC 12 بت ومقارنة التناظرية.

الخصائص

• الأساس
أرم كورتكس-م3 إصدار 2.0 يعمل بفترة تصل إلى 64 ميغاهرتز
وحدة حماية الذاكرة (MPU)
مجموعة تعليمات Thumb®-2
• متوافق مع سلسلة AT91SAM7S (نسخ 48 و 64 دبوس)
• الذكريات
من 64 إلى 256 كيلو بايت متضمن فلاش، الوصول الواسع 128 بت، مسرع الذاكرة، طائرة واحدة
من 16 إلى 48 كيلوبايت SRAM مضمنة
ROM 16 كيلوبايت مع روتينات bootloader المدمجة (UART ، USB) وروتينات IAP
- 8 بتات مراقب الذاكرة الثابتة (SMC): دعم SRAM و PSRAM و NOR و NAND Flash
وحدة حماية الذاكرة (MPU)
• النظام
‬ منظم الجهد المدمج لعملية إمدادات واحدة
إعادة تشغيل الطاقة (POR) ، كاشف براون أوت (BOD) وكلب مراقبة للعمل الآمن
أجهزة التذبذب الرنينية الكوارتزية أو السيراميكية: طاقة رئيسية من 3 إلى 20 ميغاهرتز مع الكشف عن الفشل وطاقة متدنية اختياري 32.768 كيلو هرتز لـ RTC أو ساعة الجهاز
- أجهزة التذبذب RC الداخلية ذات الدقة العالية 8/12 MHz مع تردد افتراضي 4 MHz لبدء تشغيل الجهاز.
ساعة بطيئة مذبذب RC داخلي كساعة جهاز دائم في وضع طاقة منخفضة
2 PLLs تصل إلى 130 ميغاهرتز لساعة الجهاز ولـ USB
مستشعر الحرارة
- ما يصل إلى 22 قناة DMA الطرفية (PDC)
• أوضاع الطاقة المنخفضة
وضع النوم والاحتياطي، حتى 1.8 μA في وضع الاحتياطي
ريكسي منخفضة الطاقة
• الأجهزة الطرفية
جهاز USB 2.0: 12 Mbps، 2668 بايت FIFO، ما يصل إلى 8 نقاط نهائية ثنائية الاتجاه.
ما يصل إلى 2 USARTs مع ISO7816، IrDA®، RS-485، SPI، مانشستر ووضع المودم
2 أجهزة UART ذات سلكين
حتى 2 واجهة سلكية ثنائية (متوافقة مع I2C) ، 1 SPI ، 1 وحدة تحكم متزامنة متسلسلة (I2S) ، 1 واجهة بطاقة الوسائط المتعددة عالية السرعة (SDIO / SD Card / MMC)
- ما يصل إلى 6 أجهزة توقيت / عداد 16 بت ثلاثية القنوات مع وضع التقاط ، شكل الموجة ، المقارنة ، و PWM. منطق تشفير الرباعية و عداد صعود / هبوط رمادية 2 بت لمحرك الخطوة
4 قنوات 16 بت PWM مع مخرجات مكملة، مدخلات خطأ، 12-بيت مولد وقت ميت العداد لتحكم المحرك
- 32 بت مؤقت في الوقت الحقيقي و RTC مع ميزات التقويم والإنذار
حتى 15 قناة، 1Msps ADC مع وضع مدخل التفاضل ومرحلة مكاسب قابلة للبرمجة
واحد من قنوات 12 بت 1Msps DAC
مقارنة مشابهة واحدة مع اختيار المدخلات المرنة، الهستيريس المدخلة المختارة
وحدة حسابات فحص الإضافات الدورية (CRCCU) 32 بت
كتابة السجلات المحمية
• الدخول والخروج
- ما يصل إلى 79 خط إدخال / إخراج مع القدرة على انقطاع الخارجي (حساسية الحافة أو المستوى) ، إزالة الضغط ، تصفية العيوب وإنهاء المقاومة المتسلسلة على الجهاز
ثلاث وحدات تحكم متوازية 32 بت، وضع التقاط متوازي بمساعدة DMA الطرفي
• الحزم
️ LQFP 100 رصاصة ، 14 × 14 مم ، مسافة 0.5 مم / 100 كرة TFBGA ، 9 × 9 مم ، مسافة 0.8 مم
الـ LQFP ذو 64 رصاصة ، 10 × 10 ملم ، مسافة 0.5 ملم / QFN ذو 64 لوحة 9 × 9 ملم ، مسافة 0.5 ملم
️ LQFP 48 رصاصة ، 7 × 7 مم ، مسافة 0.5 مم / 48 كيس QFN 7 × 7 مم ، مسافة 0.5 مم
