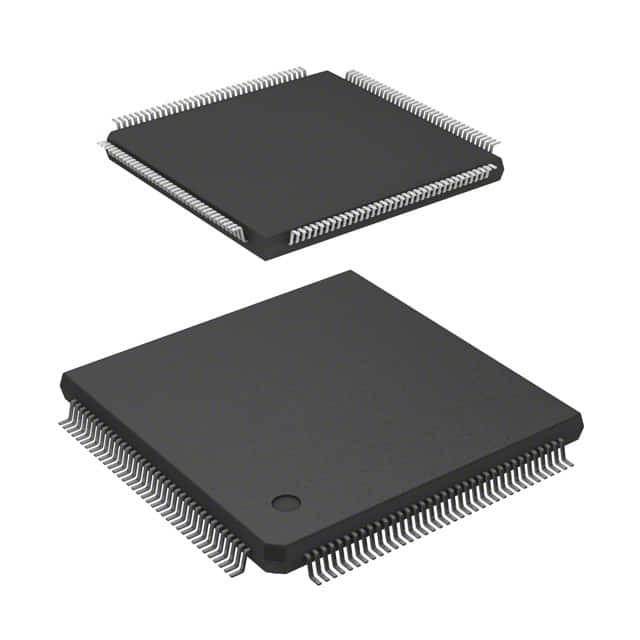

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP تكنولوجيات Infineon
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | C167CRLMHABXQLA1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 16 بت | حجم اللب | 25 ميجا هرتز |
|---|---|---|---|
| السرعة | CANbus ، EBI / EMI ، SPI ، UART / USART | الاتصال | POR ، PWM ، WDT |
| ملحقات | 111 | عدد I / O | - |
| حجم ذاكرة البرنامج | رومليس | نوع ذاكرة البرنامج | - |
| حجم إيبروم | دقة 4K × 8 | حجم ذاكرة الوصول العشوائي | 4.5 فولت ~ 5.5 فولت |
| الجهد - العرض (Vcc / Vdd) | أ / د 16 × 10 ب | محولات البيانات | خارجي |
| نوع المذبذب | 0°C ~ 70°C (TA) | درجة حرارة العمل | جبل السطح |
| نوع التثبيت | 144-BQFP | الحزمة / الحقيبة | P-MQFP-144-8 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| C167CRLMHABXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| SAB-C167CR-16RM HA+ | IC MCU 16BIT 128KB MROM 144MQFP | |
| C167CSLMCABXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL40MCAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| K167CSLMCAZNP | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167SRLMHABXUMA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAFXUMA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRL33MHAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAFXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL40MCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSLMCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167SRLMHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAFXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167SRLMHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRL33MHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRL33MHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSLMCAFXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL33MCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSLMCABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSLMCABXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL33MCAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL40MCABXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL40MCAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL40MCABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CRLMHABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167SRLMHABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
| C167CSL16M3VCAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP |
منتوج وصف
تفاصيل المنتج
مقدمة
C167CR هو مشتق جديد من عائلة سيمنز C16x من وحدات التحكم الميكروية CMOS ذات الشريحة الواحدة.يجمع بين أداء وحدة المعالجة المركزية العالية (حتى 10 ملايين تعليمات في الثانية) مع وظائف الطرفية العالية وقدرات IO المحسنةكما يوفر ذاكرة الوصول العالية السرعة على الشريحة وتوليد الساعة عبر PLL.
وحدة تحكم صغيرة ذات 16 بت C167CR
● وحدة المعالجة المركزية ذات الأداء العالي 16 بت مع أنابيب 4 مراحل● 100 ns وقت دورة التعليمات عند 20 ميغا هرتز CPU Clock
● 500 ns ضرب (16 × 16 بت) ، 1 μs قسم (32 / 16 بت)
● تسهيلات تحسين التلاعب ببيتات بولية
● تعليمات إضافية لدعم HLL وأنظمة التشغيل
● التصميم القائم على السجلات مع العديد من بنوك السجلات المتغيرة
● دعم تغيير السياق في دورة واحدة
● توليد الساعة عن طريق PLL على الشريحة أو عن طريق إدخال الساعة المباشر
● ما يصل إلى 16 ميجابايت من مساحة العناوين الخطية للشفرة والبيانات
● 2 كيلوبايت من ذاكرة الذاكرة الداخلية على الشريحة (IRAM)
● 2 كيلوبايت من ذاكرة الوصول الذاتية (XRAM)
● خصائص الحافلة الخارجية القابلة للبرمجة لمجموعات عناوين مختلفة
● حافلة بيانات خارجية 8 بت أو 16 بت
● الحافلات الخارجية للعناوين / البيانات المتعددة أو غير المتعددة
● خمسة إشارات قابلة للبرمجة لاختيار الشريحة
● دعم التحكيم في الحافلات
● 1024 بايت على رقاقة مسجل وظيفة خاصة
● أوضاع التوقف عن العمل و إيقاف تشغيل الطاقة
● مرافق نقل البيانات ذات الدورة الواحدة ذات القناة الثمانية من خلال جهاز تحكم الأحداث المحيطي (PEC)
● نظام انقطاع 16 مستوى الأولوية مع 56 مصدر، معدل العينة إلى 50 ns
● 16-قناة 10 بت A / D محول مع 9.7 ميكرو ثانية وقت التحويل
● وحدتان للكشف/المقارنة بـ16 قناة
● وحدة PWM ذات 4 قنوات
● وحدتان للوقت متعدد الوظائف ذات الغرض العام مع 5 توقيتات
● قنوات متسلسلة (متزامنة / غير متزامنة ومتزامنة عالية السرعة)
● واجهة CAN على الشريحة مع 15 كائن رسالة (Full-CAN / Basic-CAN)
● جهاز توقيت قابل للبرمجة
● ما يصل إلى 111 خط إدخال/خروج للأغراض العامة، مع عتبات إدخال قابلة للاختيار والإستريس
● مدعومة بثروة من أدوات التطوير مثل C-Compilers ، حزم Macro-Assembler ، Emulators ، لوحات التقييم ، HLL-Debuggers ، Simulators ، Disassemblers المحلل المنطقي ، لوحات البرمجة
● جهاز تحميل bootstrap على الشريحة
● حزمة MQFP ذات 144 دبوسًا (EIAJ)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنفينيون |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | C16xx |
| التعبئة | التعبئة البديلة |
| الحزمة | 144-BQFP |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| حزمة الجهاز | PG-MQFP-144 |
| عدد الـ I-O | 111 إدخال/خروج |
| السرعة | 25 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | C166 |
| حجم الـ RAM | 4K × 8 |
| ذاكرة البرنامج | بدون ROM |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | CAN، EBI/EMI، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 4.5 فولت ~ 5.5 فولت |
| حجم القلب | 16-بيت |
| حجم ذاكرة البرنامج | - |
| محولات البيانات | A/D 16x10b |
| نوع المذبذب | الخارجي |
| الجزء # - الأسماء المستعارة | B167CRLMHAZXP HA+ SAB-C167CR-LM SP000103462 |
| الحزمة | MQFP-144 |
الوصف
C166 C16xx وحدة التحكم الدقيقة IC 16-Bit 25MHz بدون ROM PG-MQFP-144
MCU 16 بت CISC/RISC ROMLess 5V 144-Pin MQFP Tray
