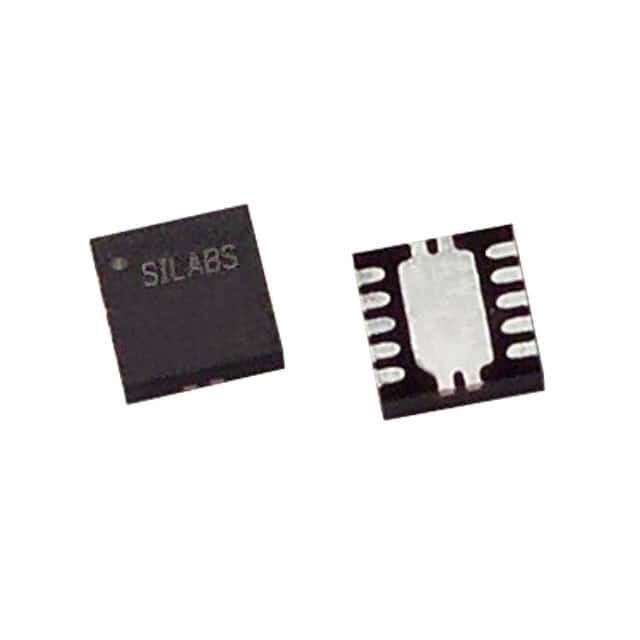

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN مختبرات السيليكون
| اسم العلامة التجارية | Silicon Labs |
|---|---|
| رقم الموديل | C8051F301-GM |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 8051 | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 25 ميجا هرتز | الاتصال | SMBus (2-Wire / I²C) ، UART / USART |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 8 |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.7 فولت ~ 3.6 فولت | محولات البيانات | - |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 10-VFDFN وسادة مكشوفة |
| حزمة أجهزة المورد | 11-QFN (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| C8051F301-GM | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F305-GM | IC MCU 8BIT 2KB FLASH 11QFN | |
| C8051F301-GMR | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051T602-GM | IC MCU 8BIT 4KB OTP 11QFN | |
| C8051F300-GMR | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F300-GM | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051T604-GMR | IC MCU 8BIT 2KB OTP 11QFN | |
| C8051T603-GMR | IC MCU 8BIT 4KB OTP 11QFN | |
| C8051T602-GMR | IC MCU 8BIT 4KB OTP 11QFN | |
| C8051T601-GMR | IC MCU 8BIT 8KB OTP 11QFN | |
| C8051T604-GM | IC MCU 8BIT 2KB OTP 11QFN | |
| C8051T603-GM | IC MCU 8BIT 4KB OTP 11QFN | |
| C8051T601-GM | IC MCU 8BIT 8KB OTP 11QFN | |
| C8051F304-GM | IC MCU 8BIT 4KB FLASH 11QFN | |
| C8051F305-GMR | IC MCU 8BIT 2KB FLASH 11QFN | |
| C8051F304-GMR | IC MCU 8BIT 4KB FLASH 11QFN | |
| C8051F303-GM | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F303-GMR | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F302-GM | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F302-GMR | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F300R | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F301R | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F302R | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F300 | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F301 | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F302 | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F303 | IC MCU 8BIT 8KB FLASH 11QFN | |
| C8051F304 | IC MCU 8BIT 4KB FLASH 11QFN | |
| C8051F305 | IC MCU 8BIT 2KB FLASH 11QFN | |
| C8051T600-GM | IC MCU 8BIT 8KB OTP 11QFN | |
| C8051T605-GM | IC MCU 8BIT 2KB OTP 11QFN | |
| C8051T606-GM | IC MCU 8BIT 1.5KB OTP 11QFN | |
| C8051T600-GMR | IC MCU 8BIT 8KB OTP 11QFN | |
| C8051T606-GMR | IC MCU 8BIT 1.5KB OTP 11QFN | |
| C8051T605-GMR | IC MCU 8BIT 2KB OTP 11QFN |
منتوج وصف
تفاصيل المنتج
لمحة عامة عن النظام
أجهزة C8051F300/1/2/3/4/5 هي وحدات مكينة متكاملة بالكامل لنظام إشارة مختلطة على شريحة. يتم سرد الميزات المبرزة أدناه. راجع الجدول 1.1 في الصفحة 14 لاختيار ميزات المنتج المحددة.• نواة ميكروسيطرة متوافقة مع 8051 عالية السرعة (حتى 25 MIPS)
• واجهة تحديد الأخطاء داخل النظام، كامل السرعة، غير متطفل (على الشريحة)
• حق 8 بت 500 كسب 11 قناة ADC مع مكبر المكاسب المسبق قابل للبرمجة ومزاح متعدد التناظرية
(C8051F300/2 فقط)
• مذبذب داخلي قابل للبرمجة بدقة 25 ميغاهرتز
• ما يصل إلى 8 كيلوبايت من ذاكرة فلاش على الشريحة
• 256 بايت من ذاكرة الوصول العشوائي على الشريحة
• واجهات SMBus/I2C وUART المتطورة المتسلسلة المنفذة في الأجهزة
• ثلاثة أجهزة توقيت ذات 16 بت
• مجموعة عداد / مؤقتة قابلة للبرمجة (PCA) مع ثلاث وحدات لالتقاط / مقارنة ومؤقت حارس
الوظيفة
• إعادة تشغيل الكهرباء على الشريحة ، و VDDmonitor ، و مستشعر درجة الحرارة
• مقارنة الجهد على الشريحة
• منفذ إدخال / إخراج واسع البايت (5 فولت متسامح)
أجهزة الطرفية التناظرية
- 8-بيت ADC ("F300/2 فقط")• ما يصل إلى 500 حصان
• ما يصل إلى 8 مدخلات خارجية
• مكاسب مكبر قابلة للبرمجة من 4، 2، 1، و 0.5
• VREF من دبوس خارجي أو VDD
• جهاز استشعار درجة الحرارة المدمج
• مدخل بدء التحويل الخارجي
- مقارنة
• الهستيريس القابل للبرمجة ووقت الاستجابة
• قابلة للتكوين كمصدر انقطاع أو إعادة تعيين
• التيار المنخفض (< 0.5 μA)
إصلاح الأخطاء على الشريحة
- دورة تحرير الشريحة على الشريحة تسهل سرعة كاملة، غير متطفل في نظام التحرير (لا يحتاج محاكي)
- يوفر نقاط انقطاع، خطوة واحدة، فحص / تعديل الذاكرة والسجلات
- أداء متفوق على أنظمة المحاكاة باستخدام رقائق ICE ، والحاويات الهدف ، والمقابس
- مجموعة تطوير كاملة
تشغيل التيار الكهربائي من 2.7 إلى 3.6 فولت
- تيار تشغيل نموذجي: 6.6 mA @ 25 MHz ؛ 14 μA @ 32 kHz
- التيار النموذجي في وضع الإيقاف: 0.1 ميكرو أيه
- نطاق درجة الحرارة: 40 °C إلى + 85 °C
الـ 8051 ميكروكربون
- هيكل تعليمات الموجة؛ تنفيذ 70% من التعليمات في ساعة النظام 1 أو 2- ما يصل إلى 25 MIPS مع ساعة 25 ميغاهرتز
- معالج انقطاع موسع
الذاكرة
- 256 بايت ذاكرة ذاكرة ذاكرة داخلية
- ما يصل إلى 8 كيلوبايت (F300/1/2/3) ، 4 كيلوبايت (F304) ، أو 2 كيلوبايت (F305) فلاش؛ 512 بايت محجوزة في أجهزة 8 كيلوبايت
أجهزة الطرفية الرقمية
- 8 منفذ إدخال / إخراج؛ جميع 5 فولت متسامحة مع التيار المغسلة العالية
- أجهزة محسنة UART و SMBus TM الموانئ المتسلسلة
- ثلاثة عدادات / مؤقتات ذات 16 بت للأغراض العامة
- 16-بيت مجموعة العداد قابل للبرمجة (PCA) مع ثلاث وحدات التقاط / مقارنة
- وضع الساعة في الوقت الحقيقي باستخدام PCA أو توقيت ومصدر ساعة خارجية
مصادر الساعة
- أوسيلاتور داخلي: 24.5 ميغاهرتز مع دقة ± 2٪ يدعم عملية UART
- مذبذب خارجي: كريستال، RC، C، أو ساعة (وضع 1 أو 2 دبوس)
- يمكن التبديل بين مصادر الساعة على الطيران؛ مفيدة في أنماط توفير الطاقة
حزمة RoHS ذات 11-Pin Quad Flat بدون رصاص (QFN)
- 3 × 3 ملم PWB البصمة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | مختبرات السيليكون |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | C8051F30x |
| التعبئة | التعبئة البديلة للأنابيب |
| وحدة الوزن | 0.000850 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 10-VFDFN منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 11-QFN (3x3) |
| عدد الـ I-O | 8 إدخال/خروج |
| السرعة | 25 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | 8051 |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | SMBus (2-Wire/I2C) ، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 2.7 فولت ~ 3.6 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | - |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 2.7 فولت إلى 3.6 فولت |
| نوع الواجهة | I2C SMBus UART |
| النواة | 8051 |
| سلسلة المعالجات | C8051 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 3.6 فولت |
| فولتاج التغذية - دقيقة | 2.7 فولت |
| الحزمة | QFN-11 |
| الحد الأقصى للتردد | 25 ميغاهرتز |
| عدد قنوات ADC | 8 قنوات ADC |
| المدخلات/المخرجات | 8 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| حجم البيانات | 128 ب |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 8 بتات |
| نوع بيانات الـ ROM | فلاش |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| C8051F305-GMR أجهزة التحكم الدقيقة والمعالجات |
جهاز تحكم صغير، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، متوافق مع ROHS، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F305-GMR |
| C8051F304-GMR أجهزة التحكم الدقيقة والمعالجات |
جهاز تحكم صغير، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، متوافق مع ROHS، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F304-GMR |
| C8051F301-GMR أجهزة التحكم الدقيقة والمعالجات |
جهاز تحكم صغير، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، متوافق مع ROHS، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F301-GMR |
| C8051F305R أجهزة التحكم الدقيقة والمعالجات |
وحدة تحكم صغيرة، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F305R |
| C8051F305-GM أجهزة التحكم الدقيقة والمعالجات |
وحدة التحكم الدقيقة، 8-بيت، فلاش، 8051 وحدة المعالجة المركزية، 25 ميغا هرتز، CMOS، الرصاص الحر، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F305-GM |
| C8051F303-GM أجهزة التحكم الدقيقة والمعالجات |
وحدة التحكم الدقيقة، 8-بيت، فلاش، 8051 وحدة المعالجة المركزية، 25 ميغا هرتز، CMOS، الرصاص الحر، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F303-GM |
| C8051F305 أجهزة التحكم الدقيقة والمعالجات |
جهاز تحكم صغير، | (سيجنال) المنتجات المتكاملة | C8051F301-GM مقابل C8051F305 |
| C8051F303-GMR أجهزة التحكم الدقيقة والمعالجات |
جهاز تحكم صغير، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، متوافق مع ROHS، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F303-GMR |
| C8051F301 أجهزة التحكم الدقيقة والمعالجات |
وحدة التحكم الدقيقة، 8-بيت، فلاش، 8051 وحدة المعالجة المركزية، 25 ميغا هرتز، CMOS، 3 × 3 ملم، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F301 |
| C8051F303R أجهزة التحكم الدقيقة والمعالجات |
وحدة تحكم صغيرة، 8-بيت، فلاش، 25 ميغا هرتز، CMOS، 3 × 3 ملم، QFN-11 | مختبرات السيليكون | C8051F301-GM مقابل C8051F303R |
الوصف
MCU 8-bit 8051 CISC 8KB فلاش 3.3V 11-Pin QFN EP Tube
8-بيت ميكروتحكمات - MCU 8KB 11P MCU
