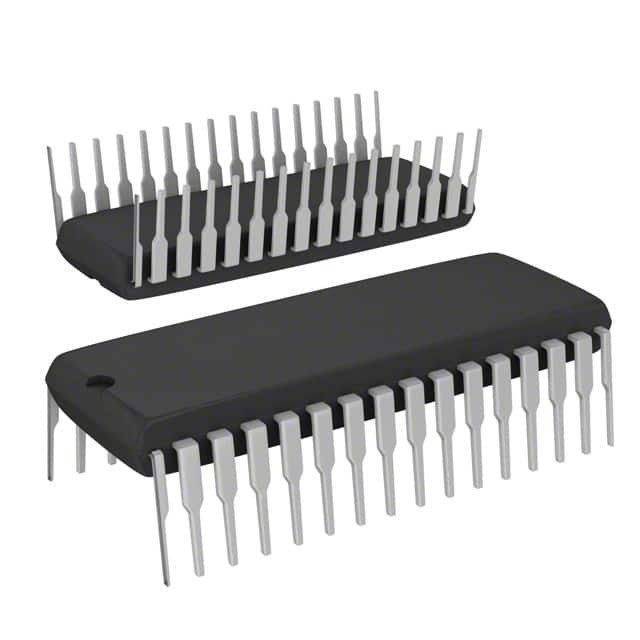

ST72T141K2B6 IC MCU 8BIT 8KB OTP 32SDIP STMicroelectronics
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | ST72T141K2B6 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | 8 بت | حجم اللب | 8 ميجا هرتز |
|---|---|---|---|
| السرعة | SPI | الاتصال | LVD، التحكم في المحركات PWM، POR، PWM، WDT |
| ملحقات | 14 | عدد I / O | 8 كيلوبايت (8 كيلوبايت × 8) |
| حجم ذاكرة البرنامج | OTP | نوع ذاكرة البرنامج | - |
| حجم إيبروم | 256 × 8 | حجم ذاكرة الوصول العشوائي | 4 فولت ~ 5.5 فولت |
| الجهد - العرض (Vcc / Vdd) | A / D 8x8b | محولات البيانات | داخلي |
| نوع المذبذب | -40°C ~ 85°C (TA) | درجة حرارة العمل | من خلال الثقب |
| نوع التثبيت | 32-SDIP (0.400 بوصة، 10.16 ملم) | الحزمة / الحقيبة | - |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ST72T141K2B6 | IC MCU 8BIT 8KB OTP 32SDIP | |
| ST7FMC1K2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST72F264G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F324BK6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F32AK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F63BK6B1 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72C215G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72C254G1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72C254G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F260G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F262G1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F262G2B5 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F262G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK4M6 | IC MCU 8BIT 16KB FLASH 32SOIC | |
| ST72F324K2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324K4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F324K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F324LK6B5 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F324LK6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F325K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F32AK2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F621K4B1 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F63BK1B1 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F63BK2B1 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F63BK4B1 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST7FOXK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F264G2B5 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST7FLI49MK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST7FLITE49K2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST7FOXK2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST72F262G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F264G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| STM8S105K4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| STM8S105K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| STM8S903K3B6 | IC MCU 8BIT 8KB FLASH 32SDIP |
منتوج وصف
تفاصيل المنتج
وصف عام
مقدمةأجهزة ST72141K هي أعضاء في عائلة ST7 microcontroller مصممة خصيصًا لتطبيقات التحكم في المحرك وتشمل إمكانات تحويل A / D و SPI.وهي تتضمن جهاز محرك محرك على الشريحة للسيطرة على المحركات الكهربائية بدون فرشاة مع أو بدون أجهزة استشعارمثال على التطبيق، للتحكم في 6 خطوات لمحرك مقناطيس دائم DC يظهر في الشكل 1.
■ الذكريات
ذاكرة البرامج 8K (ROM/OTP/EPROM)256 بايت من ذاكرة الوصول
■ الساعة، إعادة تعيين وإدارة الإمدادات
نظام إعادة ضبط محسن
مشرف إمدادات الجهد المنخفض
3 أوضاع توفير الطاقة
■ 14 منفذ إدخال/إخراج
14 خط إدخال وإخراج متعدد الوظائف ثنائي الاتجاه مع: قدرة انقطاع خارجية (2 متجهات) ، 13 خط وظيفة بديلة، 3 مخرجات غسيل عالية
■ أجهزة التحكم في المحرك
6 قنوات إخراج PWM
عقدة الطوارئ لإجبار المخرجات إلى حالة HiZ
3 مدخلات تناظرية للكشف عن موقع الدوار دون الحاجة إلى أجهزة استشعار إضافية
مقارنة الحد من التيار
■ 3 أجهزة توقيت
- توقيتين 16 بت مع: 2 إدخال التقاط، 2 موازنة الإخراج، مدخل ساعة خارجية، PWM و Pulse مولد أوضاع
مؤقت مراقبة سلامة النظام
■ واجهة الاتصالات
واجهة سلسلة متزامنة SPI
■ الأجهزة المحيطة بالجهاز
إد سي 8 بت مع 8 دبوسات مدخل
■ مجموعة تعليمات
التعامل مع البيانات بـ 8 بتات
63 تعليمات أساسية
17 طريقة رئيسية للاتصال
تعليمات الضرب غير الموقعة 8 × 8
* التلاعب بالبيت الحقيقي
■ أدوات التنمية
حزمة تطوير كاملة للأجهزة والبرمجيات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | STMيكروإلكترونيات |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | ST7 |
| التعبئة | أنبوب |
| الحزمة | 32-SDIP (0.400" 10.16mm) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | * |
| عدد الـ I-O | 14 إدخال/خروج |
| السرعة | 8 ميه هرتز |
| حجم EEPROM | - |
| المعالج الأساسي | ST7 |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | OTP |
| الأجهزة الطرفية | LVD، PWM التحكم في المحرك، POR، PWM، WDT |
| الاتصال | SPI |
| الجهد المُقدّم: Vcc-Vdd | 4 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 8 كيلوبايت (8 كيلوبايت × 8) |
| محولات البيانات | A/D 8x8b |
| نوع المذبذب | الداخلية |
الوصف
ST7 ST7 وحدة التحكم الدقيقة IC 8-Bit 8MHz 8KB (8K x 8) OTP
