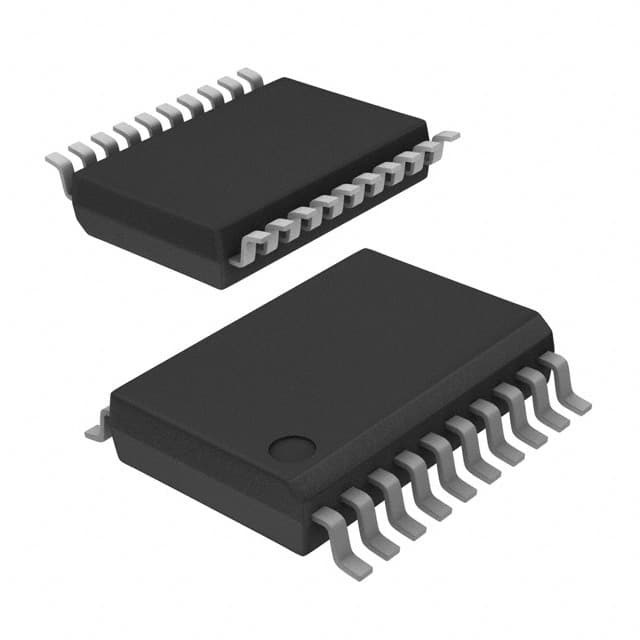

CY8C27243-24PVXI IC MCU 8BIT 16KB FLASH 20SSOP تقنيات Infineon
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | CY8C27243-24PVXI |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | M8C | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 24 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 16 |
| حجم ذاكرة البرنامج | 16 كيلوبايت (16 كيلوبايت × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | 256 × 8 |
| الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.25 فولت | محولات البيانات | A / D 4x14b ؛ د / أ 4x9b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 20-SSOP (0.209، 5.30mm العرض) |
| حزمة أجهزة المورد | 20-SSOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| CY8C27243-24PVXI | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C24223A-24PVXI | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C28243-24PVXI | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C24223A-24PVXIT | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21334-24PVXIT | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21323-24PVXI | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21334-24PVXI | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334B-24PVXI | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334-24PVXA | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C27243-24PVXIT | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C21323-24PVXIT | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21312-24PVXA | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334B-24PVXIT | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334-24PVXAT | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21312-12PVXE | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334-12PVXET | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334-12PVXE | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C21334W-12PVXE | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C28243-24PVXIT | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C26233-24PVI | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C27243-24PVI | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C27243-24PVIT | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C26233-24PVIT | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C22213-24PVI | IC MCU 8BIT 2KB FLASH 20SSOP | |
| CY8C24223-24PVI | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C22213-24PVIT | IC MCU 8BIT 2KB FLASH 20SSOP | |
| CY8C24223-24PVIT | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C26233-24PVXI | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C24223A-12PVXE | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C27243-12PVXE | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C27243-12PVXET | IC MCU 8BIT 16KB FLASH 20SSOP | |
| CY8C24223A4-24PVXI | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C24223A-24PVXA | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21312-24PVXAT | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C24223A-24PVXAT | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21312-12PVXET | IC MCU 8BIT 8KB FLASH 20SSOP | |
| CY8C24223A-12PVXET | IC MCU 8BIT 4KB FLASH 20SSOP | |
| CY8C21334W-12PVXET | IC MCU 8BIT 8KB FLASH 20SSOP |
منتوج وصف
تفاصيل المنتج
نظرة عامة وظيفية على PSoC®
تتكون عائلة PSoC® من العديد من أجهزة التسلسل المختلط للإشارة مع أجهزة التحكم على الشريحة. تم تصميم هذه الأجهزة لتحل محل العديد من مكونات النظام التقليدية القائمة على MCU بواحدة ،جهاز قابل للبرمجة ذو شريحة واحدة منخفضة التكلفةتتضمن أجهزة PSoC كتلة قابلة للتكوين من المنطق التناظري والرقمي ، بالإضافة إلى الاتصالات المتبادلة القابلة للبرمجة.تتيح هذه الهندسة المعمارية للمستخدم إنشاء تكوينات محيطية مخصصة تتوافق مع متطلبات كل تطبيق فرديبالإضافة إلى ذلك، يتم تضمين وحدة معالجة سريعة، وذاكرة البرامج الفلاش، وذاكرة البيانات SRAM، وIO قابلة للتكوين في مجموعة من البينات والحزم المريحة.
الخصائص
■ معالج هارفارد المعماري القويمعالج M8C سرعات تصل إلى 24 ميغاهرتز
8x8 مضاعفة، 32 بت تراكم
قوة منخفضة عند السرعة العالية
فولتاج التشغيل من 3.0 إلى 5.25 فولت
تشغيل الجهد إلى 1.0 فولت باستخدام مضخة وضع التبديل على الشريحة (SMP)
نطاق درجة الحرارة الصناعية: -40°C إلى +85°C
■ الأجهزة الطرفية المتقدمة (كتل PSoC)
12 وحدة PSoC مماثلة للسكك الحديدية إلى السكك الحديدية توفر:
- حتى 14 بت ADCs
- ما يصل إلى 9-بيت DACs
- مكبرات مكاسب قابلة للبرمجة
- مرشحات ومقارنات قابلة للبرمجة
8 كتل رقمية للخدمات العامة توفر:
- من 8 إلى 32 بت توقيتات، العدادات، و PWMs
- وحدات CRC و PRS
- ما يصل إلى 2 UARTs Full-Duplex
- أسياد أو عبيد SPITM متعددة
- قابل للاتصال بجميع دبوس GPIO
أجهزة الطرفية المعقدة عن طريق الجمع بين الكتل
■ دقة، ساعة قابلة للبرمجة
أوسيلاتور داخلي بنسبة 2.5% 24/48 ميغاهرتز
24/48 ميغاهرتز مع 32 كيلو هرتز كريستال اختياري
أوسيلاتور خارجي اختياري، يصل إلى 24 ميغاهرتز
أوسيلاتور داخلي للكلب المراقب والنوم
■ ذاكرة مرنة على الشريحة
تخزين برنامج فلاش 16K 50،000 دورة مسح / كتابة
256 بايتات SRAM تخزين البيانات
البرمجة المتسلسلة في النظام (ISSP)
تحديثات فلاش جزئي
طرق حماية مرنة
إيموليشن EEPROM في فلاش
■ تكوينات دبوس قابلة للبرمجة
25 مآ غرق على جميع GPIO
وضعيات القيادة الشديدة أو المفتوحة على جميع GPIO
إدخالات التناظرية تصل إلى 12 على GPIO
أربعة مخرجات من 30 مآ على GPIO
يمكن تكوين انقطاع على جميع GPIO
■ موارد نظام إضافية
I2CTM العبد، الرئيس، والمتعدد السادة إلى 400 كيلو هرتز
كلب حراسة ومؤقتات النوم
إكتشاف الجهد المنخفض القابل للتكوين من قبل المستخدم
دائرة مراقبة متكاملة
إشارة الجهد الدقيق على الشريحة
■ أدوات تطوير كاملة
تطوير البرمجيات الحرة (PSoC DesignerTM)
محاكي وبرمج في الدائرة
✓ محاكاة كاملة السرعة
هيكل نقطة الانقطاع المعقدة
ذاكرة 128K
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | نصف موصل سايبرس |
| فئة المنتجات | رقائق IC |
| السلسلة | PSOCR1 CY8C27xxx |
| المنتج | SoC |
| التعبئة | التعبئة البديلة للأنابيب |
| وحدة الوزن | 0.016000 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | مركز الخدمات |
| الحزمة | 20-SSOP (0.209، 5.30mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 20-SSOP |
| عدد الـ I-O | 16 إدخال/خروج |
| السرعة | 24 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | M8C |
| حجم الـ RAM | 256 × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 3 فولت ~ 5.25 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 16KB (16K x 8) |
| محولات البيانات | A/D 4x14b؛ D/A 4x9b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 3 فولت إلى 5.25 فولت |
| نوع الواجهة | أجهزة التشغيل |
| النواة | M8C |
| سلسلة المعالجات | CY8C27x43 |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.25 فولت |
| فولتاج التغذية - دقيقة | 3 فولت |
| الحزمة | الـ SSOP-20 |
| الحد الأقصى للتردد | 24 ميغاهرتز |
| عدد قنوات ADC | 12 قناة ADC |
| المدخلات/المخرجات | 16 إدخال/خروج |
| حجم ذاكرة البيانات | 256 ب |
| حجم البيانات | 16 كيلوبايت |
| عدد العدادات | 2 ساعة |
| القرارات المتعلقة بـ ADC | 14 بت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
| نوع بيانات الـ ROM | الـ EEPROM |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| CY8C26233-24PVXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، PDSO20 ، 0.210 INCH ، خالية من الرصاص ، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C26233-24PVXI |
| CY8C27243-24PVI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، PDSO20 ، 0.210 INCH ، خالية من الرصاص ، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C27243-24PVI |
| CY8C27243-24PVIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، PDSO20 ، 0.210 INCH ، خالية من الرصاص ، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C27243-24PVIT |
| CY8C27243-24PVXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، PDSO20 ، 0.210 INCH ، خالية من الرصاص ، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C27243-24PVXIT |
| CY8C26233-24PVI أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف، CMOS، PDSO20، 0.210 INCH، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C26233-24PVI |
| CY8C26233-24PI أجهزة التحكم الدقيقة والمعالجات |
أجهزة متعددة الوظائف ، CMOS ، PDIP20 ، 0.300 INCH ، PLASTIC ، DIP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C26233-24PI |
| CY8C26233-24PXI أجهزة التحكم الدقيقة والمعالجات |
أجهزة متعددة الوظائف ، CMOS ، PDIP20 ، 0.300 بوصة ، خالية من الرصاص ، بلاستيكية ، DIP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C26233-24PXI |
| CY8C26233-24PVXIT أجهزة التحكم الدقيقة والمعالجات |
أجهزة الطرفية متعددة الوظائف ، CMOS ، PDSO20 ، 0.210 INCH ، خالية من الرصاص ، SSOP-20 | نصف موصل سايبرس | CY8C27243-24PVXI مقابل CY8C26233-24PVXIT |
الوصف
MCU 8-بيت M8C هارفارد 16KB فلاش 3.3V / 5V 20-بين SSOP Tube
8-بيت ميكروسيترولرز - MCU IC MCU 16K FLSH 256B SRAM
