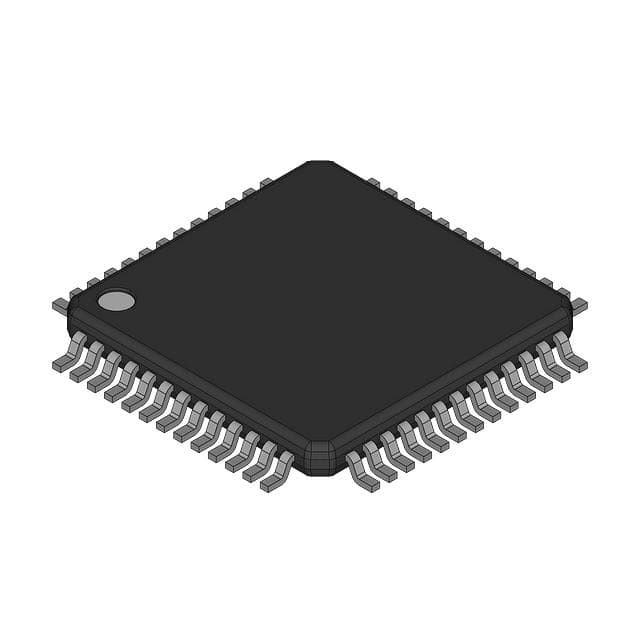

MC9S12GC128CPBER IC MCU 16BIT 128KB FLASH 52TQFP أشباه الموصلات الحرة
| اسم العلامة التجارية | Freescale Semiconductor |
|---|---|
| رقم الموديل | MC9S12GC128CPBER |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | HCS12 | حجم اللب | 16 بت |
|---|---|---|---|
| السرعة | 25 ميجا هرتز | الاتصال | EBI/EMI، SCI، SPI |
| ملحقات | POR ، PWM ، WDT | عدد I / O | 35 |
| حجم ذاكرة البرنامج | 128 كيلو بايت (128 كيلو × 8) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | - | حجم ذاكرة الوصول العشوائي | دقة 4K × 8 |
| الجهد - العرض (Vcc / Vdd) | 2.35 فولت ~ 5.5 فولت | محولات البيانات | A / D 8x10b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 52-LQFP |
| حزمة أجهزة المورد | 52-QFP (10x10) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MC9S12GC128CPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| R5F2L357MNFP#V0 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| R5F21248SDFP#U0 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| MC9S12C32MPBE16 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F21244SNFP#U0 | IC MCU 16BIT 16KB FLASH 52LQFP | |
| R5F21358MDFP#V0 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F2L35CMNFP#V0 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| MC9S12GC128MPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| M34559G6FP#V0 | MCU, 4-BIT | |
| R5F2135CANFP#V2 | 16-BIT, FLASH, R8C CPU | |
| R5F2135CANFP#U1 | 16-BIT, FLASH, R8C CPU | |
| R5F21247SDFP#U0 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| R5F21357ANFP#U1 | 16-BIT, FLASH, R8C CPU | |
| R5F21358MNFP#V0 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F21356MNFP#X4 | IC MCU 16BIT 32KB FLASH 52LQFP | |
| MC9S12GC16CPBE | IC MCU 16BIT 16KB FLASH 52TQFP | |
| M3455AGCFP#V0 | MCU, 4-BIT | |
| MC68HC908LJ8CFB | MICROCONTROLLER, 8 BIT, FLASH, H | |
| R5F2L35CCNFP#U0 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| R5F21247SNFP#U0 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| R5F21245SDFP#U0 | 16-BIT R8C R8C/2X CPU | |
| R5F21356DNFP#V0 | 16-BIT, FLASH, R8C CPU | |
| R5F21354MNFP#V0 | IC MCU 16BIT 16KB FLASH 52LQFP | |
| R5F21354DNFP#V0 | IC MCU 16BIT 16KB FLASH 52LQFP | |
| R5F21255SNFP#U0 | IC MCU 16BIT 24KB FLASH 52LQFP | |
| MC11E1CPBE2 | IC MCU 8BIT ROMLESS 52TQFP | |
| MC9S12C32MPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C32CPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JCAFA#V0 | IC MCU 16BIT 32KB FLASH 52LQFP | |
| MC9S12C128CPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C96VPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC32MPBE | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JEAFA#V0 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| S6E1A11C0AGF20000 | IC MCU 32BIT 56KB FLASH 52LQFP | |
| R5F21356MDFP#V0 | IC MCU 16BIT 32KB FLASH 52LQFP | |
| R5F21355DNFP#V0 | IC MCU 16BIT 24KB FLASH 52LQFP |
منتوج وصف
تفاصيل المنتج
مقدمة
عائلة MC9S12C / عائلة MC9S12GC هي 48/52/80 pin عائلة MCU القائمة على Flash ، والتي توفر قوة ومرونة الـ 16 بت للنواة إلى مجموعة جديدة بالكامل من التكلفة والمساحة الحساسة ،تطبيقات الشبكات الصناعية والسيارات ذات الغرض العامجميع أفراد عائلة MC9S12C / MC9S12GC يحتويون على أجهزة الطرفية القياسية على الشريحة بما في ذلك وحدة معالجة مركزية 16 بت (CPU12) ، تصل إلى 128K بايت من فلاش EEPROM ، تصل إلى 4K بايت من ذاكرة الوصول العشوائي ،واجهة اتصالات متسلسلة غير متزامنة (SCI)، واجهة محيطية متسلسلة (SPI) ، وحدة توقيت 8 قنوات 16 بت (TIM) ، ومدول عرض النبض 8 بت 6 قناة (PWM) ، ومحول التناظرية إلى الرقمية 8 قناة و 10 بت (ADC).
الخصائص
• الـ 16-بيت HCS12 Core:وحدة المعالجة المركزية HCS12
متوافق مع مجموعة تعليمات M68HC11
نموذج تعبئة التقطيع والمبرمجين متطابق مع M68HC11
صف التعليمات
إضافة إلى ذلك، يجب أن تكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
MMC (خريطة الذاكرة والواجهة)
INT (تحكم في التقطيع)
وضع التحديث الخلفي
DBG12 (وحدة تحديد الأخطاء 12 المحسنة ، بما في ذلك نقاط الانقطاع ومتخزن الخزانة لتتبع تغيير التدفق)
ميبي (واجهة حافلة التوسع المتعددة) متوفرة فقط في نسخة حزمة 80 دبوسًا
• مدخلات انقطاع الاستيقاظ:
تتوفر ما يصل إلى 12 بت من الموانئ لوظيفة توقف الاستيقاظ مع تصفية رقمية
• تردد العمل:
32 ميغا هرتز تعادل سرعة الحافلة 16 ميغا هرتز لشركة واحدة
32 ميغا هرتز تعادل سرعة الحافلة 16 ميغا هرتز في أنماط الحافلة الموسعة
خيار عائلة 9S12C: 50MHz تعادل سرعة الحافلة 25MHz
جميع أفراد عائلة 9S12GC يسمحون بتردد تشغيل 50MHz.
• منظم داخلي 2.5 فولت:
يدعم نطاق الجهد المدخل من 2.97 فولت إلى 5.5 فولت
إمكانية وضع طاقة منخفضة
يتضمن دوائر إعادة ضبط الجهد المنخفض (LVR)
يتضمن دوائر انقطاع منخفضة الجهد
• حزمة 48 دبوس LQFP، 52 دبوس LQFP، أو 80 دبوس QFP:
ما يصل إلى 58 خط إدخال / إخراج مع إدخال 5 فولت وقدرة محرك (حزمة 80 دبوس)
حتى خطين مخصصين لدخول 5 فولت فقط (IRQ ، XIRQ)
إدخالات محول A/D 5V 8 و 5V I/O
• دعم التنمية:
وضع التحكم في الخلفية بقطار واحد (BDM)
نقاط انقطاع أجهزة الشريحة
ميزات تحسين تحديد الأخطاء DBG12
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | فريسكال / N✖P |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | HCS12 |
| التعبئة | الشريط والفكرة (TR) |
| الحزمة | 52-LQFP |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 52-LQFP (10x10) |
| عدد الـ I-O | 35 إدخال/خروج |
| السرعة | 25 ميغاهرتز |
| حجم EEPROM | - |
| المعالج الأساسي | |
| حجم الـ RAM | 4K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | POR، PWM، WDT |
| الاتصال | EBI/EMI، SCI، SPI |
| الجهد المُقدّم: Vcc-Vdd | 2.35 فولت ~ 5.5 فولت |
| حجم القلب | 16-بيت |
| حجم ذاكرة البرنامج | 128 كيلوبايت (128 كيلوبايت × 8) |
| محولات البيانات | A/D 8x10b |
| نوع المذبذب | الداخلية |
الوصف
HCS12 HCS12 وحدة التحكم الدقيقة IC 16-Bit 25MHz 128KB (128K x 8) FLASH 52-TQFP (10x10)
