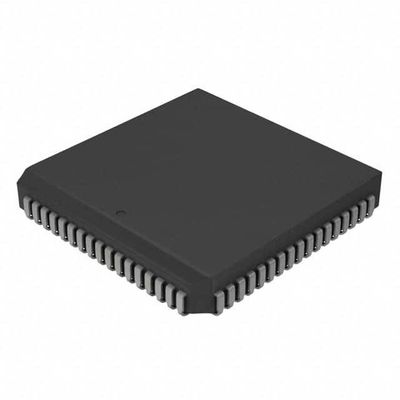

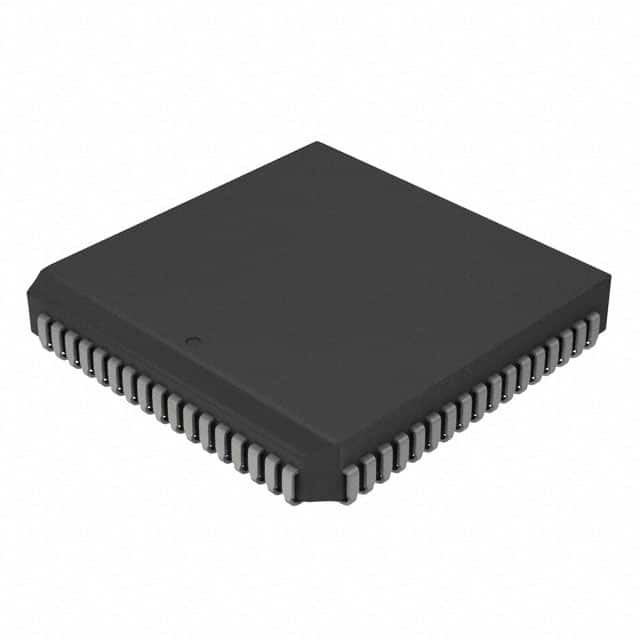

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC تكنولوجيا الرقاقة الدقيقة

لمحة عامة عن الجهاز

هذه الوثيقة تحتوي على معلومات محددة عن الجهاز بالنسبة للأجهزة الثنتين التالية:

1. PIC18C601

2PIC18C801

يتوفر PIC18C601 في حزم TQFP 64 نقطة و 68 نقطة PLCC. يتوفر PIC18C801 في حزم TQFP 80 نقطة و 84 نقطة PLCC.

توجد لمحة عامة عن الخصائص في الجدول 1-1.
يتم توفير مخططات كتلة الجهاز في الشكل 1-1 لتكوين 64/68 دبوسًا ، والشكل 1-2 لتكوين 80/84 دبوسًا. يتم سرد البينات لكلا الحزم في الجدول 1-2.

وحدة معالجة RISC عالية الأداء:

• مجموعة تعليمات الهندسة المعمارية المثلى للمترجم C
• ذاكرة برنامج خطية تُعالج ما يصل إلى 2 ميغابايت
• ذاكرة البيانات الخطية التي تتناول 4 كيلوبايت
• ما يصل إلى 160ns دورة التعليمات:
- DC - مدخل الساعة 25 ميغاهرتز
- مدخل ساعة 4 ميغاهرتز - 6 ميغاهرتز مع PLL نشطة
• تعليمات 16 بت واسعة، مسار بيانات 8 بت واسعة
• مستويات الأولوية للمقاطعات
• 8 × 8 مضاعفة الأجهزة دورة واحدة

الخصائص الطرفية:

• مغسلة التيار العالي / مصدر 25 mA / 25 mA
• ما يصل إلى 47 دبوس إدخال / إخراج مع التحكم في الاتجاه الفردي
• ثلاثة دبوس مقاطعة خارجية
• وحدة التوقيت: 8 بت / 16 بت توقيت / عداد مع 8 بت البرمجة prescaler
• وحدة التوقيت1: 16-بيت التوقيت / العداد (قاعدة الوقت للمعاملين المركزيين)
• وحدة التوقيت2: 8 بتات توقيت / عداد مع 8 بتات سجل الفترة
• وحدة التوقيت: 16-بيت التوقيت / العداد
• خيار ساعة المذبذب الثانوية - Timer1/Timer3
• يمكن تكوين وحدتين Capture/Compare/PWM (CCP) من دبوس CCP على النحو التالي:
- مدخل التقاط: 16-بيت، الحد الأقصى.
- مقارنة هي 16-بيت، أقصى دقة 160 ns (TCY)
- مخرج PWM: دقة PWM هي 1- إلى 10-بيت ماكس.
دقة 8 بت = 99 كيلو هرتز
دقة 10 بت = 24.4 كيلو هرتز
• منفذ سلسلة متزامن رئيسي (MSSP) مع طريقتين للعمل:
- SPITM 3-اللاسلكي (يدعم جميع 4 SPI أوضاع)
- I2CTM وضع سيد وعبيد
• وحدة USART القابلة للعنوان: تدعم انقطاع على بيت العنوان

الخصائص التناظرية المتقدمة

• وحدة تحويل التناظرية إلى الرقمية (A/D) بـ 10 بت مع:
- معدل أخذ العينات السريع
- التحويل متاح أثناء النوم
- DNL = ± 1 LSb ، INL = ± 1 LSb
- تصل إلى 12 قناة متاحة
• وحدة الكشف عن الجهد المنخفض القابلة للبرمجة
#NAME؟

الخصائص الخاصة للمتحكم الصغير:

• إعادة تشغيل الكهرباء (POR) ، مؤقت تشغيل الكهرباء (PWRT) ، ومؤقت بدء التذبذب (OST)
• جهاز توقيت الحراسة (WDT) مع مذبذب RC الخاص به على الشريحة
• ذاكرة الـ Boot RAM الموجودة على الشريحة لتطبيق boot loader
• أوضاع واجهة الذاكرة الخارجية 8 بت أو 16 بت
• ما يصل إلى إشارتين لتحديد الشريحة قابلة للبرمجة البرمجية (CS1 و CS2)
• شريحة واحدة قابلة للبرمجة إشارة إدخال / إخراج للاختيار (CSIO) لتوسيع إدخال / إخراج خريطة الذاكرة
• وضع النوم لتوفير الطاقة
• خيارات مختلفة للمذبذب، بما في ذلك:
- 4X الحلقة القفل المرحلي (من المذبذب الأساسي)
- المدخلات الثانوية للمذبذب (32 كيلو هرتز)

تقنية CMOS:

• تقنية CMOS ذات الطاقة المنخفضة والسرعة العالية
• تصميم ثابت بالكامل
• مجموعة واسعة من فولتات التشغيل (2.0 فولت إلى 5.5 فولت)
• نطاقات درجة الحرارة الصناعية والمتوسطة
• استهلاك طاقة منخفض
