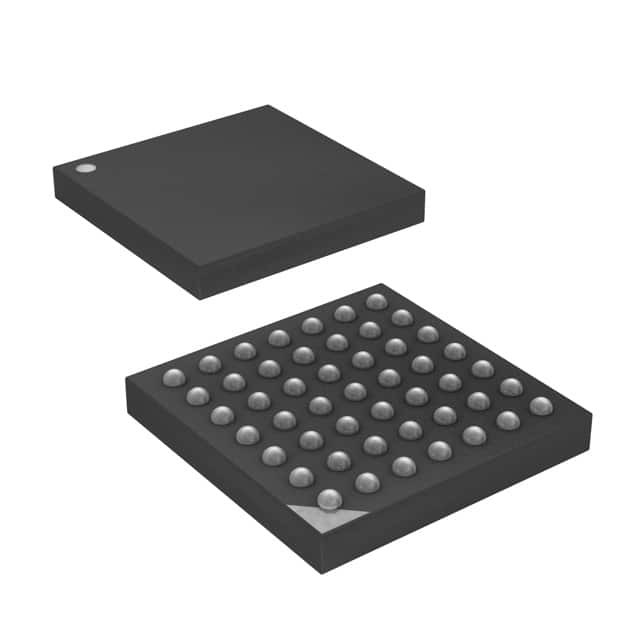

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | ATMEGA324PA-CU |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المعالج الأساسي | AVR | حجم اللب | 8 بت |
|---|---|---|---|
| السرعة | 20 ميجا هرتز | الاتصال | I²C ، SPI ، UART / USART |
| ملحقات | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O | 32 |
| حجم ذاكرة البرنامج | 32 كيلوبايت (16 كيلوبايت × 16) | نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 1 كيلو × 8 | حجم ذاكرة الوصول العشوائي | 2 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.8 فولت ~ 5.5 فولت | محولات البيانات | A / D 8x10b |
| نوع المذبذب | داخلي | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 49-VFBGA |
| حزمة أجهزة المورد | 49-VFBGA (5X5) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ATMEGA324PA-CU | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATMEGA164PA-CUR | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA128A4U-CU | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA32A4U-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA64A4U-CUR | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA128D4-CU | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA16D4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA64A4U-CU | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA32D4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16D4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32C4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32D4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16C4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA16C4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32C4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATMEGA164A-CUR | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATMEGA164PA-CU | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA16A4-CU | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATMEGA324A-CU | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATXMEGA16A4-CUR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA64D4-CU | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATMEGA164A-CU | IC MCU 8BIT 16KB FLASH 49VFBGA | |
| ATXMEGA32A4-CU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4-CUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA64D4-CUR | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA128D4-CUR | IC MCU 8/16B 128KB FLASH 49VFBGA | |
| ATXMEGA32A4-CCU | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4-CCUR | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATMEGA324A-CUR | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATMEGA324PA-CUR | IC MCU 8BIT 32KB FLASH 49VFBGA | |
| ATXMEGA64A4U-CUK | IC MCU 8/16BIT 64KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CN | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA16A4U-CNR | IC MCU 8/16BIT 16KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CN | IC MCU 8/16BIT 32KB FLSH 49VFBGA | |
| ATXMEGA32A4U-CNR | IC MCU 8/16BIT 32KB FLSH 49VFBGA |
منتوج وصف
تفاصيل المنتج
نظرة عامة
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P هو وحدة تحكم بسيطة ذات طاقة منخفضة CMOS 8 بت على أساس بنية RISC المحسنة من AVR. من خلال تنفيذ تعليمات قوية في دورة ساعة واحدة,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P يحقق إصدارات تقترب من 1 MIPS لكل ميغاهرتز مما يسمح لمصمم النظام بتحسين استهلاك الطاقة مقابل سرعة المعالجة.
الخصائص
• جهاز تحكم صغير AVR® عالي الأداء وذو طاقة منخفضة• بنية RISC المتقدمة
131 تعليمات قوية معظم التنفيذ دورة ساعة واحدة
32 × 8 سجلات عمل ذات غرض عام
عملية ثابتة بالكامل
️ ما يصل إلى 20 MIPS من خلال في 20 ميغاهرتز
مضاعف دورة 2 على الشريحة
• أقسام ذاكرة عالية الصمود غير متقلبة
16/32/64/128K بايت من الذاكرة البرمجية الذاتية البرمجة في النظام
512B / 1K / 2K / 4K بايت EEPROM
1/2/4/16K بايتات SRAM الداخلية
دورات الكتابة / الحذف: 10000 فلاش / 100,000 EEPROM
حفظ البيانات: 20 سنة عند 85°C/ 100 سنة عند 25°C ((1)
قسم رمز التمهيد الاختياري مع قطع القفل المستقلة
البرمجة في النظام بواسطة برنامج التمهيد على الشريحة
عملية القراءة والكتابة الحقيقية
قفل البرمجة لأمن البرامج
• واجهة JTAG (IEEE std. 1149.1 متوافقة)
إمكانات مسح الحدود وفقا لمعيار JTAG
دعم إصلاحات الشريحة المكثف
برمجة الفلاش، EEPROM، الفيوز، والبيتات القفل من خلال واجهة JTAG
• الخصائص الطرفية
️ اثنين من 8-بيت تايمر / العدادات مع Prescalers منفصلة ومقارنة الأوضاع
️ جهاز توقيت واحد / عداد 16-بيت مع Prescaler منفصلة، وضع مقارنة، ووضع التقاط
عداد الوقت الحقيقي مع مذبذب منفصل
6 قنوات PWM
8 قنوات و 10 بتات
وضع التفاضل مع زيادة قابلة للاختيار عند 1x ، 10x أو 200x
واجهة متسلسلة ذات سلكين موجهة نحو البايت
اثنين من البرامج المتسلسلة USART
واجهة SPI المتسلسلة
معدل توقيت قابل للبرمجة مع مذبذب منفصل على الشريحة
مقارنة التناظرية على الشريحة
أوقف و أيقظ عند تغيير الدبوس
• خصائص خاصة للمتحكم الصغير
إعادة تشغيل الكهرباء و إكتشاف إيقاف التشغيل
أوسيلاتور RC المعايرة الداخلية
مصادر انقطاعية خارجية وداخلية
ستة أنماط للنوم: التوقف، تقليل ضوضاء ADC، توفير الطاقة، التوقف عن تشغيل الطاقة، الاستعداد،
الإستعداد الممتد
• الإدخال والخروج والحزم
32 خط إدخال / إخراج قابل للبرمجة
️ 40 دبوس PDIP، 44 مدفوعة TQFP، 44 باد VQFN/QFN/MLF
رقم الـ DRQFN ذو 44 علبة
49 كرة VFBGA
• تشغيل الجهد
1.8 - 5.5 فولت
• درجات السرعة
0 - 4 ميغاهرتز @ 1.8 - 5.5 فولت
0 - 10 ميغاهرتز @ 2.7 - 5.5 فولت
0 - 20 ميغاهرتز @ 4.5 - 5.5 فولت
• استهلاك الطاقة عند 1 ميغاهرتز، 1.8 فولت، 25 درجة مئوية
فعال: 0.4 مآ
وضع التوقف عن تشغيل الكهرباء: 0.1μA
وضع توفير الطاقة: 0.6μA (بما في ذلك 32 kHz RTC)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إنتل / ألتيرا |
| فئة المنتجات | أجهزة التحكم الدقيقة |
| السلسلة | AVR® ATmega |
| المنتج | وحدة التداول |
| التعبئة | العبوة البديلة للصينية |
| أسلوب التثبيت | SMD/SMT |
| الاسم التجاري | ATMEGA |
| الحزمة | 49-VFBGA |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| حزمة الجهاز | 49-VFBGA (5x5) |
| عدد الـ I-O | 32 إدخال/خروج |
| السرعة | 20 ميغاهرتز |
| حجم EEPROM | 1K × 8 |
| المعالج الأساسي | AVR |
| حجم الـ RAM | 2K × 8 |
| ذاكرة البرنامج | (فلاش) |
| الأجهزة الطرفية | الكشف/إعادة الإعداد البني، POR، PWM، WDT |
| الاتصال | I2C، SPI، UART/USART |
| الجهد المُقدّم: Vcc-Vdd | 1.8 فولت ~ 5.5 فولت |
| حجم القلب | 8-بيت |
| حجم ذاكرة البرنامج | 32 كيلوبايت (16 كيلوبايت × 16) |
| محولات البيانات | A/D 8x10b |
| نوع المذبذب | الداخلية |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 1.8 فولت إلى 5.5 فولت |
| نوع الواجهة | I2C SPI UART |
| النواة | AVR |
| سلسلة المعالجات | ميغا اف ار |
| عرض حافلة البيانات | 8 بتات |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 1.8 فولت |
| الحزمة | VFBGA-49 |
| الحد الأقصى للتردد | 20 ميغاهرتز |
| عدد قنوات ADC | 8 قنوات ADC |
| المدخلات/المخرجات | 32 إدخال/خروج |
| حجم ذاكرة البيانات | 2 كيلوبايت |
| حجم البيانات | 1 كيلوبايت |
| عدد العدادات | 3 جهاز توقيت |
| القرارات المتعلقة بـ ADC | 10 بـيت |
| نوع ذاكرة الوصول إلى البيانات | SRAM |
| نوع بيانات الـ ROM | الـ EEPROM |
الوصف
MCU 8-بيت AVR RISC 32KB فلاش 2.5V / 3.3V / 5V 49-Pin VFBGA Tray
8-بيت ميكروتحكمات - MCU AVR 32KB 1KB EE 20MHz 2KB SRAM 5V
