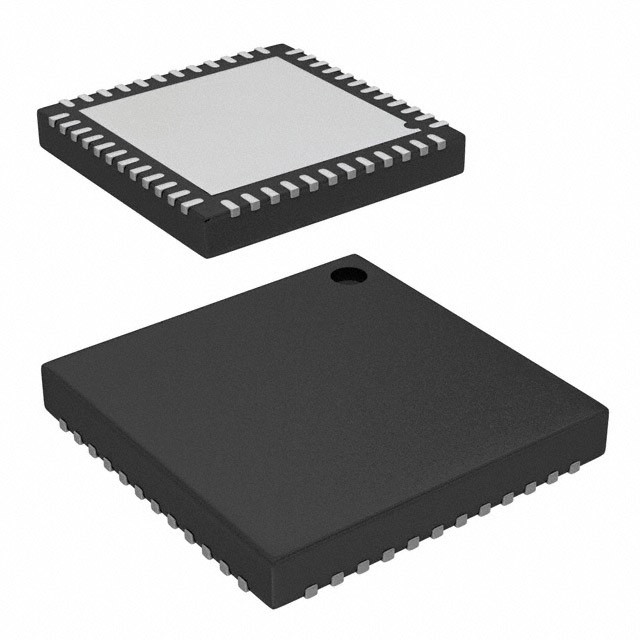

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN تقنيات Infineon

الوصف العام

مع مجموعة فريدة من الكتل القابلة للتكوين ، PSoC® 3 هو حل حقيقي على مستوى النظام يوفر وحدة وحدة التحكم الصغيرة (MCU) ، والذاكرة ، والأدوات المحيطية التناظرية والرقمية في شريحة واحدة.عائلة CY8C32 تقدم طريقة حديثة لاكتساب الإشارة، ومعالجة الإشارات والتحكم بدقة عالية، وعرض النطاق الترددي العالي، ومرونة عالية. تمتد القدرة التناظرية على نطاق واسع من الأزواج الحرارية (القريبة من الجهد المستمر) إلى إشارات بالموجات فوق الصوتية.

الخصائص

■ 8051 CPU واحد دورة النواة
□ التشغيل المتردد إلى 50 ميغاهرتز
□ ضرب وتقسيم التعليمات
□ ذاكرة برنامج فلاش، تصل إلى 64 كيلوبايت، و100000 دورة كتابة، و 20 عاماً من الاحتفاظ بها، وميزات أمنية متعددة
□ ذاكرة التخزين المؤقت لـ 512 بايت
□ ما يصل إلى 8 كيلوبايت من رمز تصحيح أخطاء الفلاش (ECC) أو تخزين التكوين
□ ما يصل إلى 8 كيلو بايتات من ذاكرة SRAM
□ ما يصل إلى 2 كيلوبايت من الذاكرة القابلة للبرمجة القراءة فقط (EEPROM) ، دورات 1M و 20 عامًا من الاحتفاظ
□ الوصول المباشر إلى الذاكرة (DMA) على 24 قناة مع وصول حافلة AHB متعدد الطبقات [1]
• وصفيات وأولويات قابلة للبرمجة
• دعم نقل 32 بت بسعة النطاق الترددي العالية
■ الجهد المنخفض، الطاقة المنخفضة للغاية
مجموعة واسعة من فولتاج العمل: 0.5 فولت إلى 5.5 فولت
□ جهاز تحكم عالية الكفاءة من 0.5 فولت إلى 1.8 فولت إلى 5.0 فولت
□ 0.8 mA عند 3 MHz، 1.2 mA عند 6 MHz، و 6.6 mA عند 50 MHz
□ أنماط طاقة منخفضة بما في ذلك:
• وضع النوم 1μA مع ساعة في الوقت الحقيقي (RTC) واكتشاف الجهد المنخفض (LVD)
• وضع 200-nA في حالة هيبيرنات مع احتفاظ ذاكرة الذاكرة
■ نظام إدخال/إخراج متعدد الاستخدامات
□ 28 إلى 72 إدخالًا / إخراجًا (62 GPIO ، ثمانية مدخلات / مخرجات خاصة (SIO) ، اثنين من USBIO [2])
□ أي GPIO إلى أي رقمية أو التناظرية التوجيه الطرفي
□ محرك تشغيل LCD المباشر من أي GPIO ، تصل إلى 46 × 16 قطعة [2]
□ دعم CapSense® من أي GPIO [3]
□ فولتات الواجهة الإدخالية/الإخراجية من 1.2 فولت إلى 5.5 فولت، تصل إلى أربعة مجالات
□ IRQ المستقل القابل للتغطية على أي دبوس أو منفذ
□ المدخلات المنطقية ترانزستور ترانزستور (TTL)
□ جميع GPIO قابلة للتكوين كصرف مفتوح عالية / منخفضة ، سحب / سحب إلى أسفل ، Z عالية أو قوة قوية
□ حالة دبوس GPIO القابلة للتكوين عند إعادة ضبط التشغيل (POR)
□ 25 mA غرق على SIO
■ أجهزة الطرفية الرقمية
□ 16 إلى 24 كتلة رقمية عالمية قابلة للبرمجة على أساس PLD (UDB)
□ سرعة كاملة (FS) USB 2.0 12 Mbps باستخدام مذبذب داخلي [1]
□ ما يصل إلى أربعة وحدات مؤقتة قابلة للتكوين، وعداد، وPWM
□ مكتبة أجهزة الطرفية القياسية
• أجهزة توقيت 8، 16، 24، و 32 بت، العدادات، و أجهزة PWMs
• واجهة محيطية متسلسلة (SPI) ، جهاز استقبال جهاز إرسال غير متزامن عالمي (UART) ، و I2C
• العديد من المنتجات الأخرى المتوفرة في الكتالوج
□ مكتبة أجهزة الطرفية المتقدمة
• فحص الإفراط الدوري (CRC)
• مولد تسلسل عشوائي مزيف (PRS)
• محطة شبكة الارتباط المحلية (LIN)0
• مكشف التربيع
■ أجهزة الطرفية التناظرية (1.71 فولت)
□ 1.024 فولت ± 0.9 في المائة من الجهد الداخلي المرجعي عبر 40 °C إلى + 85 °C
□ جهاز تحكم ديلتا سيجما قابل للتكوين بدقة تتراوح بين 8 و 12 بت
• مرحلة مكاسب قابلة للبرمجة: ×0.25 إلى ×16
• وضع 12 بت، 192-كسبس، 66 ديسيبل إشارة إلى نسبة الضوضاء والتشويه (SINAD) ، ± 1 بت INL / DNL
□ IDAC واحد 8 بت، 8 مسبس أو VDAC 1 مسبس
□ مقارنتان مع وقت الاستجابة 95ns
□ دعم CapSense
■ البرمجة، تحديد الأخطاء، وتتبع
□ واجهات JTAG (4 سلاسل) ، إصلاح الأسلاك المتسلسلة (SWD) (2 سلاسل) ، ومشاهدة الأسلاك الواحدة (SWV)
□ ثمانية عناوين ونقطة توقف بيانات واحدة
□ بوفر تتبع التعليمات بـ 4 كيلوبايت
□ البرمجة التي يتم تحميلها بواسطة I2C و SPI و UART و USB و واجهات أخرى
■ دقة، ساعة قابلة للبرمجة
□ أوسيلاتور داخلي من 3 إلى 24 ميغاهرتز على نطاق كامل من درجة الحرارة والجهد
□ أوسيلاتور بلورية من 4 إلى 25 ميغاهرتز لتحقيق دقة PPM
□ إنتاج ساعة PLL الداخلية تصل إلى 50 ميغاهرتز
□ أوسيلاتور كريستال الساعة 32.768 كيلو هرتز
□ مذبذب داخلي ذو طاقة منخفضة عند 1، 33، و 100 كيلو هرتز
■ درجة الحرارة والتعبئة
□ درجة حرارة صناعية تتراوح بين 40 و85 درجة مئوية
□ خيارات حزمة TQFP ذات 48 نقطة، 48 نقطة QFN، 68 نقطة QFN، و 100 نقطة
