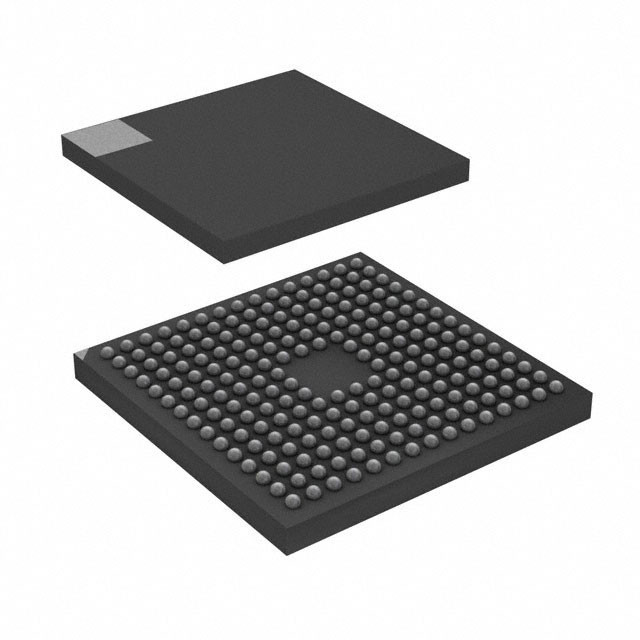

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMيكروإلكترونيات

الوصف

تم بناء أجهزة STM32F745xx و STM32F746xx حول قلب ARM® Cortex®-M7 RISC ذو الأداء العالي ، والذي يمكن تشغيله بمعدل يصل إلى 216 ميغاهرتز.يحتوي قلب Cortex®-M7 على وحدة نقطة عائمة واحدة (SFPU) تدعم جميع تعليمات معالجة البيانات وتنسيقات البيانات المتعددة الدقة من ARM®كما يتضمن مجموعة كاملة من تعليمات DSP بالإضافة إلى وحدة حماية الذاكرة (MPU) ، والتي تحسن أمن البرنامج.تتضمن أجهزة STM32F745xx و STM32F746xx ذاكرة عالية السرعة مع ذاكرة فلاش تصل إلى 1 ميغابايت، 320 كيلوبايت من ذاكرة الذاكرة SRAM (بما في ذلك 64 كيلوبايت من ذاكرة الذاكرة TCM للبيانات الحرجة في الوقت الحقيقي) ، 16 كيلوبايت من ذاكرة الذاكرة TCM التعليمات (للوظائف الحرجة في الوقت الحقيقي) ،4 كيلوبايت من ذاكرة SRAM الاحتياطية المتاحة في وضع أقل طاقة، ومجموعة واسعة من إدخالات/إخراجات محسنة والأجهزة الطرفية المتصلة بشاحنتين APB، وشاحنتين AHB،مصفوفة الحافلات متعددة البصمات من 32 بت وترابط متعدد الطبقات AXI لدعم الوصول إلى الذاكرة الداخلية والخارجية.

الخصائص

• النواة: ARM® 32 بت Cortex®-M7 مع FPU وسرعة الوقت الحقيقي التكيفية (ART Accelerator TM) و L1- cache: 4KB ذاكرة التخزين المؤقت و 4KB تعليمات التخزين المؤقت ،يسمح بتنفيذ حالة الانتظار من ذاكرة فلاش مضمنة والذاكرة الخارجية، تردد يصل إلى 216 ميغاهرتز، MPU، 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) ، وإرشادات DSP.
• الذكريات
ما يصل إلى 1 ميجابايت من ذاكرة فلاش
1024 بايت من ذاكرة OTP
سم: 320 كيلوبايت (بما في ذلك 64 كيلوبايت من البيانات TCM RAM للبيانات الحرجة في الوقت الحقيقي) + 16 كيلوبايت من تعليمات TCM RAM (للوظائف الحرجة في الوقت الحقيقي) + 4 كيلوبايت من SRAM الاحتياطي (متوفرة في أضعف أنماط الطاقة)
وحدة تحكم للذاكرة الخارجية المرنة مع حافلة بيانات تصل إلى 32 بت: SRAM، PSRAM، SDRAM/LPSDR SDRAM، ذاكرة NOR/NAND
• وضع مزدوج Quad-SPI
• واجهة LCD موازية، أوضاع 8080/6800
• جهاز تحكم LCD-TFT يصل إلى دقة XGA مع مسرع Chrom-ART TM مخصص لإنشاء محتوى رسمي محسن (DMA2D)
• إدارة الساعة وإعادة ضبط وتوفير المواد
إمدادات و إدخالات التطبيقات من 1.7 فولت إلى 3.6 فولت
(POR، PDR، PVD و BOR)
طاقة USB مخصصة
أجهزة التذبذب الكريستالية من 4 إلى 26 ميغاهرتز
إدارة التشغيل الداخلية من 16 ميغاهرتز (دقة 1%)
أوسيلاتور 32 كيلو هرتز لـ RTC مع معايرة
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
• طاقة منخفضة
وضعية النوم والوقوف والانتظار
إمدادات VBAT لـ RTC ، سجلات احتياطية 32 × 32 بت + SRAM احتياطية 4KB
• 3 × 12 بت ، 2.4 MSPS ADC: ما يصل إلى 24 قناة و 7.2 MSPS في وضع ثلاثي متداخل
• محولات D / A 2 × 12 بت
• ما يصل إلى 18 مؤقتًا: ما يصل إلى ثلاثة عشر مؤقتًا 16 بت (1x مؤقت 16 بت منخفض الطاقة متوفر في وضع التوقف) ومؤقتين 32 بت ،لكل منها ما يصل إلى 4 إدخالات IC/OC/PWM أو عداد النبضات و quadrature (incremental) encoderكل الـ 15 جهاز توقيت يعمل بـ 216 ميغاهرتز

• DMA للأغراض العامة: وحدة تحكم DMA ذات 16 تيار مع FIFOs ودعم الانفجار
• وضع التحديث
واجهات SWD و JTAG
‬ Cortex®-M7 Trace MacrocellTM
• ما يصل إلى 168 منفذ إدخال/إخراج مع القدرة على المقاطعة
حتى 164 إدخالاً/إخراجاً سريعاً حتى 108 ميغاهرتز
حتى 166 5 V متسامح مع I / O
• ما يصل إلى 25 واجهة اتصال
حتى 4 × واجهات I2C (SMBus / PMBus)
تصل إلى 4 USARTs / 4 UARTs (27 Mbit / s ، واجهة ISO7816 ، LIN ، IrDA ، التحكم في المودم)
- ما يصل إلى 6 SPI (ما يصل إلى 50 ميجابيت / ثانية) ، 3 مع I2S بسيطة المكسية لتحقيق دقة الفئة الصوتية عن طريق الصوت الداخلي PLL أو ساعة خارجية
2 x مؤسسات القيادة القصوى (واجهة صوتية متسلسلة)
2 × CANs (2.0B نشط) و واجهة SDMMC
واجهة SPDIFRX
‬ HDMI-CEC
• الاتصال المتقدم
جهاز USB 2.0 كامل السرعة / المضيف / وحدة تحكم OTG مع PHY على الشريحة
جهاز USB 2.0 عالية السرعة / كامل السرعة / المضيف / وحدة تحكم OTG مع DMA مخصصة ، على رقاقة PHY و ULPI عالية السرعة
10/100 Ethernet MAC مع DMA مخصص: يدعم أجهزة IEEE 1588v2 ، MII / RMII
• واجهة الكاميرا المتوازية من 8 إلى 14 بت تصل إلى 54 ميغابايت / ثانية
• مولد الأرقام العشوائية الحقيقي
• وحدة حساب CRC
• RTC: دقة ثانوية، تقويم الأجهزة
• معرف فريد 96 بت
