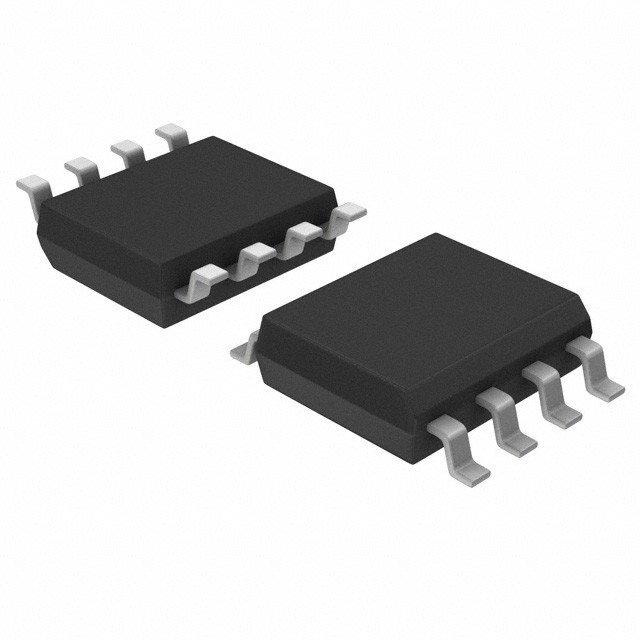

MC9S08PL4CSC IC MCU 8BIT 4KB فلاش 8SOIC N✖P USA Inc.

الخصائص الرئيسية

• وحدة المعالجة المركزية S08 ذات 8 بتات (CPU)
️ حتى 20 ميغاهرتز الحافلة عند 2.7 فولت إلى 5.5 فولت عبر
نطاق الحرارة من -40 °C إلى 105 °C
دعم ما يصل إلى 40 مصدر انقطاع / إعادة تعيين
دعم ما يصل إلى أربعة مستويات من انقطاع المتداخل
ذاكرة على الشريحة
حتى 16 كيلوبايت للقراءة / البرنامج / حذف فلاش أكثر من كامل
الجهد التشغيلي ودرجة الحرارة
-إلى 256 بايت EEPROM؛ قطاع محو 2 بايت
برنامج ومحو أثناء تنفيذ فلاش
ما يصل إلى 2048 بايت ذاكرة الوصول العشوائي (RAM)
حماية الوصول إلى فلاش و RAM
• أنماط توفير الطاقة
وضع توقف واحد منخفضة الطاقة؛ تخفيض الطاقة في الانتظار
الوضع
‬ ساعة الطرفية تمكين سجل يمكن تعطيل الساعات إلى
وحدات غير مستخدمة، والحد من التيارات؛ يسمح للساعات
تبقى فعالة لجهازات الطرفية المحددة في وضع التوقف 3
• الساعات
أوسيلاتور (XOSC) - بييرس المتحكم به في الحلقة
أوسيلاتور؛ كريستال أو سراميكي رنين مجموعة من
31.25 kHz إلى 39.0625 kHz أو 4 MHz إلى 20 MHz
مصدر الساعة الداخلية (ICS) - يحتوي على تردد
حلقة مغلقة (FLL) يتم التحكم بها من الداخل أو الخارج
الإشارة؛ تحديد دقة الإشارة الداخلية
يسمح بانحراف 1% عبر نطاق درجة الحرارة 0
من 70 درجة مئوية إلى 2 درجة مئوية وانحراف بنسبة 2٪ في جميع أنحاء
درجة حرارة التشغيل، تصل إلى 20 ميغاهرتز
• حماية النظام
كلب مراقب مع مصدر ساعة مستقل
إكتشاف الجهد المنخفض مع إعادة ضبط أو قطع
نقاط الرحلة القابلة للاختيار
كشف كود تشغيل غير قانوني مع إعادة تعيين
كشف عنوان غير قانوني مع إعادة تعيين
• دعم التنمية
واجهة تحديد الأخطاء الخلفية ذات سلك واحد
القدرة على السماح بثلاث نقاط انقطاع
إعداد أثناء تحديد الأخطاء داخل الدائرة
وحدة ضبط الأخطاء في جهاز المحاكاة داخل الدوائر على الشريحة
يحتوي على مقارنين وتسعة أنماط إطلاق
• الأجهزة الطرفية
ACMP - مقارنة مشابهة واحدة مع إيجابية
ومدخلات سلبية؛ انقطاع قابل للاختيار بشكل منفصل
على ارتفاع وانخفاض إنتاج المقارنة؛ تصفية
أ. أ. د. سي - 12 قناة، دقة 12 بت؛ 2.5 ميكرو ثانية
وقت التحويل؛ مخازن البيانات مع اختيار
علامة مائية؛ وظيفة مقارنة تلقائية؛ داخلية
قناة مرجعية الفجوة النطاقية؛ العمل في وضع التوقف.
محفز أجهزة اختياري
‬ CRC - فحص التكرار الدوري القابل للبرمجة
الوحدة
FTM - وحدتين من وحدات تعديلات مؤقتة مرنة بما فيها
واحدة من 6 قنوات وواحدة من 2 قنوات؛ 16 بت
العداد؛ كل قناة يمكن تكوينها لدخول
التقاط، مقارنة الناتج، محاذاة الحافة أو المركز
وضع PWM
- وحدة الدوائر المتكاملة الواحدة، تصل إلى 400 وحدة
kbps؛ عملية متعددة الأسياد؛ عبيد قابل للبرمجة
عنوان؛ دعم وضع البث و 10 بت
معالجة؛ دعم SMBUS و PMBUS
MTIM - مؤقت واحد مع 8 بت prescaler و
انقطاع التفوق
RTC - عداد توقيت حقيقي 16 بت (RTC)
- SCI - واجهة اتصالات تسلسلية (SCI/
وحدات UART) اختياري 13 بت كسر؛ مزدوج كامل
عدم العودة إلى الصفر (NRZ) ؛ دعم تمديد LIN
SPI - واجهة حاسوبية متسلسلة ذات 8 بت (SPI)
وحدات: مزدوجة بالكامل أو ذات سلك واحد ثنائي الاتجاه
الوضع الرئيسي أو الرقيقي
️ TSI - تدعم ما يصل إلى 16 قطب كهربائي خارجي
جهاز تشغيل لبرمجيات أو أجهزة مسح قابل للتكوين؛
دعم مكتبة برمجيات N✖P للاستشعار اللمس
القدرة على إيقاظ MCU من وضع stop3
• المدخلات/المخرجات
ما يصل إلى 37 GPIO بما في ذلك دبوس واحد للخروج فقط
وحدة انقطاع لوحة المفاتيح ذات 8 بتات
اثنين من الدبوس الحقيقية المفتوحة
أربعة دبوس غسيل عالية التيار تدعم 20 مآ من التيار المصدر / الغسيل
• خيارات الحزمة
الـ 44 دبوساً لـ LQFP
الـ 32 دبوساً لـ LQFP
️ SOIC 20-pin ؛ TSSOP 20-pin
‬ TSSOP ذو 16 دبوس
