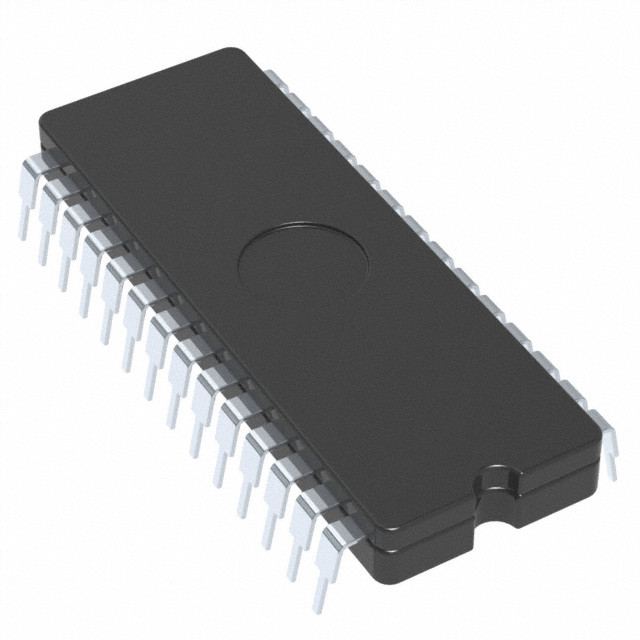

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP تكنولوجيا الرقاقة الدقيقة

وصف عام

PIC16F5X من Microchip Technology هي عائلة من مكلفات منخفضة، عالية الأداء، 8-بيت، ثابتة بالكامل، والسيطرات الصغيرة CMOS القائمة على فلاش.أنها تستخدم بنية RISC مع 33 كلمة واحدة فقط / تعليمات دورة واحدةجميع التعليمات هي دورة واحدة باستثناء فروع البرنامج التي تأخذ دورتين. PIC16F5X يوفر أداء أعلى بكثير من منافسيه في نفس فئة السعر.تعليمات 12 بت واسعة متماثلة للغاية مما يؤدي إلى 21: 1 ضغط الكود على أجهزة التحكم الدقيقة الأخرى ذات 8 بتات في فئتها. مجموعة التعليمات سهلة الاستخدام وسهلة التذكر تقلل من وقت التطوير بشكل كبير.

وحدة معالجة RISC عالية الأداء:

• فقط 33 تعليم من كلمة واحدة للتعلم
• جميع التعليمات هي دورة واحدة باستثناء فروع البرنامج التي هي دورتين
• كومة أجهزة عميقة ذات مستويين
• أنماط التعامل المباشرة وغير المباشرة والنسبية للبيانات والتعليمات
• سرعة العمل:
سرعة الساعة DC 20 MHz
- DC 200 ns مدة دورة التعليمات
• ذاكرة برنامج فلاش على الشريحة:
- 512 × 12 على PIC16F54
- 2048 × 12 على PIC16F57
- 2048 × 12 على PIC16F59
• سجلات الغرض العام (SRAM):
- 25 × 8 على PIC16F54
- 72 × 8 على PIC16F57
- 134 × 8 على PIC16F59

الخصائص الخاصة للمتحكم الصغير:

• إعادة تشغيل الكهرباء (POR)
• مؤقت إعادة ضبط الجهاز (DRT)
• جهاز توقيت الحراسة (WDT) مع مذبذب RC الخاص به على الشريحة للعمل الموثوق به
• حماية الكود القابل للبرمجة
• وضع النوم الذي يوفر الطاقة
• البرمجة المتسلسلة في الدوائر (ICSP)
• خيارات مؤشر التذبذب:
- RC: مذبذب RC منخفض التكلفة
- XT: الكريستال القياسي / الرنين
- HS: كريستال/موجع عالية السرعة
- LP: توفير الطاقة، بلورة منخفضة التردد
• حزم:
- 18-البين PDIP و SOIC لPIC16F54
- 20 دبوس SSOP لPIC16F54
- 28 دبوس PDIP، SOIC وSSOP لPIC16F57
- 40 دبوس PDIP لPIC16F59
#NAME؟

خصائص الطاقة المنخفضة:

• تيار التشغيل:
- 170 μA @ 2V، 4 MHz، نموذجية
- 15 μA @ 2V، 32 كيلو هرتز، نموذجية
• تيار الانتظار:
- 500 nA @ 2V ، نموذجي

الخصائص الطرفية:

• 12/20/32 دبوس إدخال/إخراج:
- التحكم في الاتجاه الفردي
- مصدر التيار الكبير / المغسلة
• ساعة / عداد في الوقت الحقيقي 8-بيت (TMR0) مع 8-بيت البرمجة prescaler

تقنية CMOS:

• مجموعة واسعة من فولتاج العمل:
- الصناعية: 2.0 فولت إلى 5.5 فولت
- تمديد: 2.0 فولت إلى 5.5 فولت
• مجموعة واسعة من درجات الحرارة:
- الصناعية: -40°C إلى 85°C
- تمديد: -40°C إلى 125°C
• فلاش عالية الصمود:
- 100K كتابة / محو دورات
- > 40 عاماً
